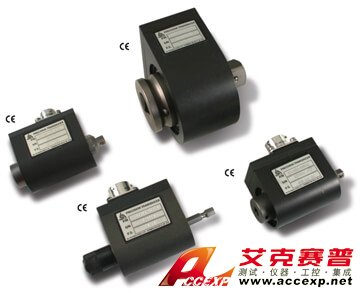

美国PCB PC9000系列旋转扭矩传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB PC9000系列旋转扭矩传感器广泛应用于紧固件组件市场，以验证手动和电动扭矩工具的性能。这些基于应变计的传感器安装在电动工具的输出驱动器上，并测量工具在实际组件上施加到紧固件的扭矩。此测量提供有关工具关闭的重要信息，并有助于建立...
申请服务
- 产品介绍
美国PCB PC9000系列旋转扭矩传感器广泛应用于紧固件组件市场，以验证手动和电动扭矩工具的性能。这些基于应变计的传感器安装在电动工具的输出驱动器上，并测量工具在实际组件上施加到紧固件的扭矩。此测量提供有关工具关闭的重要信息，并有助于建立正确组装的规格。
当配备可选的角度编码器时，旋转扭矩传感器还可以测量紧固件旋转的角度，这是接头完整性的重要指示。扭矩角度传感器可以提供数据来绘制扭矩与时间的关系图或扭矩与角度的关系图，从而有助于分析有问题的接头并确定适当的紧固策略。它们也是螺纹紧固件扭矩拉伸试验机的关键组件。
美国PCB PC9000系列旋转扭矩传感器的容量范围从32 ozf-in到18k lbf-ft（0.23到25k Nm），并且适合大多数流行的驱动器尺寸。
美国PCB PC9000系列旋转扭矩传感器特点：
- 仅测量扭矩或扭矩和角度
- 工业级，适用于电动工具和紧固件测试应用，包括脉冲工具
- 板载自动ID技术与RS Technologies数字仪器一起使用时可简化传感器的设置和校准
- 与所有RS Technologies紧固件，接头分析和工具认证设备以及大多数常规应变计读数仪器兼容的行业标准传感器
- 2 mV / V输出，具有匹配的并联校准
美国PCB PC9000系列旋转扭矩传感器应用范围：
- 电动工具校准和性能验证
- 螺纹紧固件测试
- 螺栓连接故障排除
| 仅扭矩 | 扭矩角 | ||||
| 型号编号 | 驱动器尺寸 | 容量 | 型号编号 | 驱动器尺寸 | 容量 |
| 039030-50021 | 1/4英寸六角 | 20磅力英寸（2.3牛米） | 039230-50021 / B | 1/4英寸六角 | 20磅力英寸（2.3牛米） |
| 039025-50051 | 1/4英寸方形 | 50磅力英寸（5.7牛米） | 039225-50051 / B | 1/4英寸方形 | 50磅力英寸（5.7牛米） |
| 039030-50101 | 1/4英寸六角 | 100 lbf-in（11.3 Nm） | 039230-50101 / B | 1/4英寸六角 | 100 lbf-in（11.3 Nm） |
| 039025-50101 | ¼平方英寸 | 100 lbf-in（11.3 Nm） | 039225-50101 / B | ¼平方英寸 | 100 lbf-in（11.3 Nm） |
| 039037-50022 | 3/8英寸方形 | 200 lbf-in（22.6 Nm） | 039237-50022 / B | 3/8英寸方形 | 200 lbf-in（22.6 Nm） |
| 039037-50051 | 3/8英寸方形 | 50磅力英尺（68牛米） | 039237-50051 / B | 3/8英寸方形 | 50磅力英尺（68牛米） |
| 039050-50101 | ½英寸正方形 | 100磅力英尺（136牛米） | 039250-50101 / B | ½英寸正方形 | 100磅力英尺（136牛米） |
| 039050-51201 | ½英寸正方形 | 148磅力英尺（200牛米） | 039250-51201 / B | ½英寸正方形 | 148磅力英尺（200牛米） |
| 039075-50301 | ¾平方英寸 | 300磅力英尺（406牛米） | 039275-50301 / B | ¾平方英寸 | 300磅力英尺（407牛米） |
| 039075-51501 | ¾平方英寸 | 369磅力英尺（500牛米） | 039275-51501 / B | ¾平方英寸 | 369磅力英尺（500牛米） |
| 039075-53601 | ¾平方英寸 | 600磅力英尺（814牛米） | 039275-53601 / B | ¾平方英寸 | 600磅力英尺（814牛米） |
| 039001-53102 | 1平方英寸 | 1000磅力英尺（1356牛米） | 039201-53102 / B | 1平方英寸 | 1000磅力英尺（1356牛米） |
| 039001-01302 | 1平方英寸 | 2213磅力英尺（3000牛米） | 039201-01302 / B | 1平方英寸 | 2213磅力英尺（3000牛米） |
| 039201-53302 / B | 1平方英寸 | 3000磅力英尺（4068牛米） | |||
| 039301-01103 | 1½-in平方 | 7376磅力英尺（10,000牛米） | |||
| 技术指标 | |||||
| 扭力 | |||||
| 额定容量输出 | 2 mV / V≤0.25％FS | ||||
| 分流校准 | 与43.575 kOhm精密电阻器匹配的2mV / V≤0.25％ | ||||
| 互换性 | 适用于mV / V和分流校准≤0.30％FS | ||||
| 非线性度 | ≤0.25％FS | ||||
| 磁滞现象 | ≤0.25％FS | ||||
| 励磁电压[1] | 10伏直流电 | ||||
| 桥电阻 | 350欧姆 | ||||
| 补偿温度范围 |
+70至+ 150°F +21至+ 66°C |
||||
| 工作温度范围 |
0至+ 200°F -18至+ 93°C |
||||
| 连接器 | PT02H-12-10P | ||||
| 角度 | |||||
| 磁性编码器 |
¼英寸，3/8英寸，1/2英寸驱动器-360极 ¾英寸驱动器-540极 1英寸，1½英寸驱动器-720极 2½英寸驱动器-900极 |
||||
| 输出量 |
AB轨道90度 相差，在整个运行速度范围内平坦 |
||||
|
每转计数（CPR）， 带正交分辨率 |
¼英寸，3/8英寸，1/2英寸-1440，¼度 ¾英寸-2160、1 / 6度 1英寸，1½英寸-2880、1 / 8度 2½英寸-3600， 1/10度 |
||||
| 输出电压 | 高5.0V至低0.5V | ||||
| 所需功率 | 5 VDC @ 120 mA最大 | ||||
| 建议最大转速 | |||||
| ¼英寸驱动器 | 5000 | ||||
| 3/8英寸驱动器 | 2500 | ||||
| 1/2英寸驱动器 | 2500 | ||||
| 3/4英寸驱动器 | 2000 | ||||
| 1英寸驱动器 | 1000 | ||||
| 1 1/2英寸驱动器 | 750 | ||||
| 2 1/2英寸驱动器500 | 500 | ||||
| 提供的配件 | |||||
| 分流校准电阻和A2LA认可的校准证书 | |||||
| 推荐配件 | |||||
| 920型便携式数字传感器 | 080920-01000 | ||||
| 962型便携式数据记录仪 | 080962-01000 | ||||
| 电缆组件，10'盘绕，PT至DB15公头 | 097000-34445 | ||||
| 配合连接器 | PT06A-12-10S（SR） | ||||
| 尺寸（英寸） | ||||||||||
| 1/4“六角 | 1/4“方形 | 3/8“ | 1/2“ | 3/4“ | ||||||
| 总长度 | 4.25 | 3.23 | 3.23 | 3.23 | 4.13 | |||||
| 外壳长度 | 2.30 | 2.30 | 2.30 | 2.30 | 2.69 | |||||
| 房屋高度 | 2.00 | 2.00 | 2.00 | 2.00 | 2.94 | |||||
| 外壳宽度 | 1.50 | 1.50 | 1.50 | 1.50 | 2.50 | |||||
| 外螺纹长度 | 0.98 | 0.29 | 0.42 | 0.58 | 0.84 | |||||
| 尺寸（英寸） | ||||||||||
| 1英寸（1000磅力英尺） | 1英寸（2213磅力英尺） | 1英寸（3000磅力英尺） | 1 1/2“ | 2 1/2英寸 | ||||||
| 总长度 | 4.00 | 4.42 | 4.33 | 5.50 | 9.48 | |||||
| 外壳长度 | 2.00 | 2.42 | 2.44 | 2.63 | 4.62 | |||||
| 房屋高度 | 3.63 | 3.63 | 4.74 | 4.88 | 7.25 | |||||
| 外壳宽度 | 1.06 | 1.06 | 3.88 | 4.26 | 6.50 | |||||
| 外螺纹长度 | 1.06 | 1.06 | 1.12 | 1.60 | 2.25 | |||||
