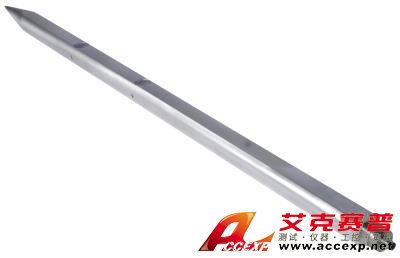

美国PCB 137B27笔式探头压力传感器
名称：仪器附件及传感器
品牌：
型号：
简介：美国PCB 137B27笔式探头压力传感器旨在测量空气爆炸引起的冲击波。此类爆炸可在国防和采矿业或进行爆炸研究的任何地方发现。 美国PCB 137B27笔式探头压力传感器集成了加速度补偿的石英传感元件和集成的ICP®微电子器...
申请服务
- 产品介绍
美国PCB 137B27笔式探头压力传感器旨在测量空气爆炸引起的冲击波。此类爆炸可在国防和采矿业或进行爆炸研究的任何地方发现。
美国PCB 137B27笔式探头压力传感器集成了加速度补偿的石英传感元件和集成的ICP®微电子器件，可帮助通过长电缆驱动爆炸信号，从而提高了稳定性和耐用性。
美国PCB 137B27笔式探头压力传感器提供10-32同轴插孔和BNC电连接器。该系列中的新产品是两传感器探头，可轻松捕获接近爆炸的冲击速度。笔形探头继续具有极快的微秒响应时间，谐振频率高于400kHz。
美国PCB 137B27笔式探头压力传感器特点：
- 范围从50到1000 psi（344到6,895 kPa）
- 上升时间<4 µsec
- 共振频率≥400 kHz
- 新型137B25在同一外壳中具有两个传感元件
- 137B32在正面具有主动传感器，在背面具有安慰剂
美国PCB 137B27笔式探头压力传感器参数：
- 测量范围：500 psi（3447 kPa）
- 灵敏度：（±15％）10 mV / psi（1.45 mV / kPa）
- 共振频率：> = 400 kHz
- 电气连接器：4针
- 重量：16.1盎司（456克）
| 美国PCB 137B27笔式探头压力传感器性能 | |||
| 测量范围（±5V输出） | 500磅/平方英寸 | 3447千帕 | |
| 有用的超量程（用于±10V输出） | 1000磅/平方英寸 | 6895千帕 | [3] |
| 灵敏度（±15％） | 10毫伏/磅 | 1.45毫伏/千帕 | [4] |
| 最大压力 | 5000磅/平方英寸 | 34474千帕 | |
| 解析度 | 1磅/平方英寸 | 0.007千帕 | [2] |
| 共振频率 | ≥400kHz | ≥400kHz | |
| 上升时间（事件） | ≤6.5µs | ≤6.5µs | |
| 非线性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 环境方面 | |||
| 温度范围（工作） | -100至+275°F | -73至+135°C | |
| 温度灵敏度 | ≤0.05％/°F | ≤0.090％/°摄氏度 | |
| 电的 | |||
| 放电时间常数（在室温下） | ≥0.2秒 | ≥0.2秒 | |
| 励磁电压 | 20至30 VDC | 20至30 VDC | |
| 恒流励磁 | 2至20 mA | 2至20 mA | |
| 输出阻抗 | ≤100欧姆 | ≤100欧姆 | |
| 输出偏置电压 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感应几何 | 压缩 | 压缩 | |
| 感应元件 | 石英 | 石英 | |
| 筑屋材料 | 铝 | 铝 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 环氧胶 | 环氧胶 | |
| 电连接器 | 4针 | 4针 | [4] |
| 重量 | 16.1盎司 | 456克 |
[2] |
