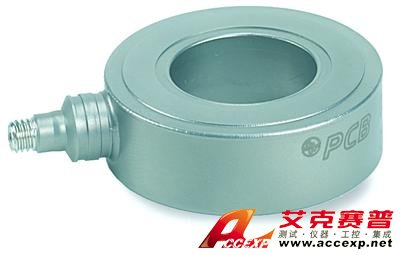

美国PCB 206C力环传感器是PCB压电公司生产的力环传感器。美国PCB 206C力环传感器可用于涉及振动、称重及机器工作等方面的拉、压、反作用力和激振力的动态测试。如：挤压监测、力控振动测试、机械阻抗测试等。
美国PCB 206C力环传感器参数：
测量范围：80000磅（355.86 kN）
灵敏度：（±15％）0.06 mV / lb（13.5 mV / kN）
低频响应：（-5％）0.0003 Hz
上限频率：40000 Hz
温度范围：-65至+250°F（-54至+121°C）
|
美国PCB 206C力环传感器性能 |
|
灵敏度（±15％） |
0.06毫伏/磅 |
13.5毫伏/ kN |
|
|
测量范围（压缩） |
80000磅 |
355.86千牛 |
|
|
最大静力（压缩） |
90000磅 |
400.34 kN |
|
|
宽带分辨率（1至10000 Hz） |
1.8磅均方根 |
8.0 N-rms |
[2] |
|
低频响应（-5％） |
0.0003赫兹 |
0.0003赫兹 |
[3] |
|
上限频率 |
40000赫兹 |
40000赫兹 |
[4] |
|
非线性 |
≤1％FS |
≤1％FS |
[1] |
|
环境因素 |
|
温度范围 |
-65至+250°F |
-54至+121°C |
|
|
温度灵敏度 |
≤0.11％/°F |
≤0.198％/°C的 |
|
|
电的 |
|
放电时间常数（在室温下） |
≥2000秒 |
≥2000秒 |
|
|
励磁电压 |
20至30 VDC |
20至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤100欧姆 |
≤100欧姆 |
|
|
输出偏置电压 |
8至14 VDC |
8至14 VDC |
|
|
频谱噪声（1 Hz） |
0.16磅/√Hz |
0.71牛顿/√Hz |
[2] |
|
频谱噪声（10 Hz） |
0.050磅/√Hz |
0.22N√Hz |
[2] |
|
频谱噪声（100 Hz） |
0.014磅/√Hz |
0.0625牛顿/√Hz |
[2] |
|
频谱噪声（1000 Hz） |
0.0036磅/√Hz |
0.0160牛顿/√Hz |
[2] |
|
输出极性（压缩） |
正 |
正 |
|
|
物理 |
|
预载 |
16000磅 |
71.172牛 |
|
|
刚性 |
74磅/微英寸 |
13 kN /微米 |
[2] |
|
尺寸-直径 |
2.05英寸 |
52.1毫米 |
|
|
尺寸-高度 |
0.590英寸 |
15毫米 |
|
|
尺寸-螺栓直径 |
1英寸 |
24毫米 |
|
|
尺寸-内径（孔直径） |
1.025英寸 |
26毫米 |
|
|
尺寸-OD（传感器） |
2.05英寸 |
52毫米 |
|
|
尺寸-感测表面 |
1.750英寸 |
44.4毫米 |
|
|
重量 |
5.5盎司 |
155克 |
|
|
筑屋材料 |
不锈钢 |
不锈钢 |
|
|
封口 |
密闭 |
密闭 |
|
|
电连接器 |
10-32同轴插孔 |
10-32同轴插孔 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
