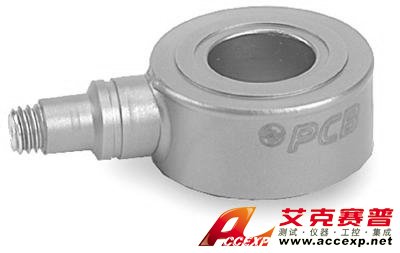

美国PCB 203B力环传感器

产品简介:

美国PCB 203B力环传感器是PCB压电公司生产的力环传感器。美国PCB 203B力环传感器可用于涉及振动、称重及机器工作等方面的拉、压、反作用力和激振力的动态测试。如:挤压监测、力控振动测试、机械阻抗测试等。...

关注领取礼品

详细介绍
美国PCB 203B力环传感器是PCB压电公司生产的力环传感器。美国PCB 203B力环传感器可用于涉及振动、称重及机器工作等方面的拉、压、反作用力和激振力的动态测试。如:挤压监测、力控振动测试、机械阻抗测试等。

美国PCB 203B力环传感器参数:

测量范围:20000磅(88.96 kN)
灵敏度:(±15%)0.25 mV / lb(56.2 mV / kN)
低频响应:(-5%)0.0003 Hz
上限频率:60000 Hz
温度范围:-65至+250°F(-54至+121°C)

美国PCB 203B力环传感器


美国PCB 203B力环传感器性能
灵敏度(±15%) 0.25毫伏/磅 56.2毫伏/ kN
测量范围(压缩) 20000磅 88.96千牛
最大静力(压缩) 25000磅 111.2千牛
宽带分辨率(1至10000 Hz) 0.4磅均方根 1.78 N-rms [2]
低频响应(-5%) 0.0003赫兹 0.0003赫兹 [3]
上限频率 60000赫兹 60000赫兹 [4]
非线性 ≤1%FS ≤1%FS [1]
环境因素
温度范围 -65至+250°F -54至+121°C
温度灵敏度 ≤0.11%/°F ≤0.198%/°C的
电的
放电时间常数(在室温下) ≥2000秒 ≥2000秒
励磁电压 20至30 VDC 20至30 VDC
恒流励磁 2至20 mA 2至20 mA
输出阻抗 ≤100欧姆 ≤100欧姆
输出偏置电压 8至14 VDC 8至14 VDC
输出极性(压缩)
物理
预载 4000磅 17.793千牛
刚性 23磅/微米 4 kN /微米 [2]
尺寸-直径 1.10英寸 27.9毫米
尺寸-高度 0.430英寸 10.9毫米
尺寸-螺栓直径 .5英寸 12毫米
尺寸-内径(孔直径) 0.520英寸 13.2毫米
尺寸-OD(传感器) 1.10英寸 27.9毫米
尺寸-感测表面 0.888英寸 22.6毫米
重量 1.3盎司 38克
筑屋材料 不锈钢 不锈钢
封口 密闭 密闭
电连接器 10-32同轴插孔 10-32同轴插孔
电气连接位置
