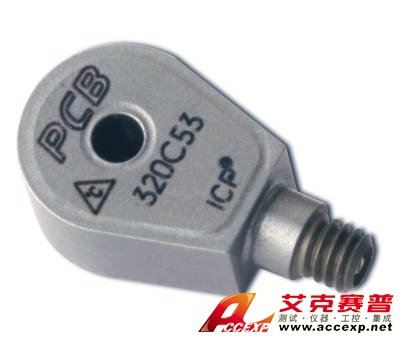

美国PCB 320C53加速度传感器，UHT-12™，ICP®加速度传感器，微型（2 gm），环形，低温系数LTC，1 mV / g，1至10k Hz，5-44侧面连接器
美国PCB 320C53加速度传感器参数：
电气滤波器转折频率：> 20 kHz
灵敏度：（±20％）1 mV / g（0.102 mV /（m /s²））
测量范围：±5000 g pk（±49050 m /s²pk）
宽带分辨率：0.04 g rms（0.39 m /s²rms）
频率范围：（±5％）1至5000 Hz
感应元件：UHT-12™
重量：.065盎司（1.85克）
|
美国PCB 320C53加速度传感器性能 |
|
灵敏度（±20％） |
1毫伏/克 |
0.102 mV /（m /s²） |
|
|
测量范围 |
±5000克峰 |
±49050 m /s²包 |
|
|
频率范围（±5％） |
1至5000 Hz |
1至5000 Hz |
|
|
频率范围（±10％） |
0.6至10000 Hz |
0.6至10000 Hz |
[4] |
|
频率范围（±3 dB） |
0.3至20000 Hz |
0.3至20000 Hz |
[4] |
|
过滤器类型 |
单极 |
单极 |
|
|
电气滤波器转折频率 |
≥20000赫兹 |
≥20000赫兹 |
|
|
共振频率 |
≥50kHz |
≥50kHz |
|
|
宽带分辨率（1至10000 Hz） |
0.04克有效值 |
0.39 m /s²rms |
[2] |
|
非线性 |
≤1％ |
≤1％ |
[1] |
|
横向灵敏度 |
≤5％ |
≤5％ |
[3] |
|
环境因素 |
|
过载极限（冲击） |
±10000克峰 |
±98100 m /s²包 |
|
|
温度范围（工作） |
-100至325°F |
-73至163°C |
|
|
温度灵敏度 |
±0.005％/°F |
±0.009％/°C |
[2] |
|
温度响应 |
见图表％/°F |
见图表％/°F |
[2] |
|
基本应变敏感性 |
≤.2克/微秒 |
≤2（m /s²）/ µε |
[2] |
|
电的 |
|
励磁电压 |
19至30 VDC |
19至30 VDC |
|
|
恒流励磁 |
2至20 mA |
2至20 mA |
|
|
输出阻抗 |
≤200欧姆 |
≤200欧姆 |
|
|
输出偏置电压 |
8至12 VDC |
8至12 VDC |
|
|
放电时间常数 |
0.4至2.2秒 |
0.4至2.2秒 |
|
|
建立时间（偏差的10％以内） |
≤10秒 |
≤10秒 |
|
|
频谱噪声（1 Hz） |
7500微克/√Hz |
73500（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（10 Hz） |
1500微克/√Hz |
14700（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（100 Hz） |
500微克/√Hz |
4905（µm / sec 2）/√Hz |
[2] |
|
频谱噪声（1 kHz） |
250 µg /√Hz |
2450（µm / sec 2）/√Hz |
[2] |
|
电气隔离（基础） |
≥100000000欧姆 |
≥100000000欧姆 |
[5] [4] |
|
物理 |
|
尺寸-高度 |
0.23英寸 |
5.84毫米 |
|
|
重量 |
.065盎司 |
1.85克 |
[2] |
|
感应元件 |
UHT-12™ |
UHT-12™ |
|
|
感应几何 |
剪力 |
剪力 |
|
|
筑屋材料 |
钛 |
钛 |
|
|
封口 |
密闭 |
密闭 |
|
|
尺寸-长度 |
0.65英寸 |
16.4毫米 |
|
|
尺寸-宽度 |
0.38英寸 |
9.6毫米 |
|
|
电连接器 |
5-44同轴 |
5-44同轴 |
|
|
电气连接位置 |
侧 |
侧 |
|
|
安装 |
通孔 |
通孔 |
|
|
