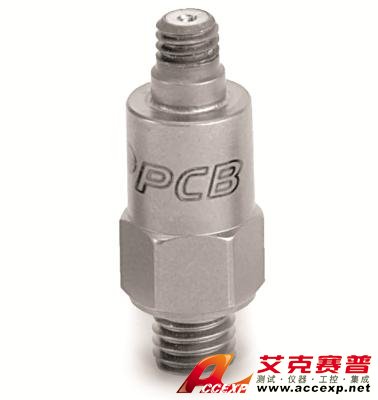

美国PCB 350C04冲击加速度计

产品简介:

美国PCB 350C04冲击加速度计一款具备机械隔离、电气滤波功能,适合近场和远场的爆脱冲击测量的冲击加速度计,其量程可达100000g。...

关注领取礼品

详细介绍
美国PCB 350C04冲击加速度计一款具备机械隔离、电气滤波功能,适合近场和远场的爆脱冲击测量的冲击加速度计,其量程可达100000g。
为了满足进行爆脱冲击测量客户的需求,美国PCB 350C04冲击加速度计可以在使用爆炸螺栓,级间分离测试和高幅值金属对碰等恶劣环境下使用。与此同时,这款100k g 的传感器也使得我们350系列冲击加速度计的产品线更加完整,其它型号量程包括5000, 10000, and 50000 g。

机械隔离帮助去除了有用带宽20KHz以外的频率信号,同时与非机械隔离设计的传感器相比零漂更小; 电气滤波器减少了振铃现象和信号削波现象的发生;外壳隔离可以更好的在具有干扰噪声的测试环境中使用。每一支爆脱冲击传感器都免费提供运用霍普金森杆测量得到的符合MIL-STD-810G, Method 517, Change 1要求的满量程校准证书。

美国PCB 350C04冲击加速度计参数:
灵敏度:(±30%)1.0 mV / g(0.10 mV /(m /s²))
测量范围:±5000 g pk(±49000 m /s²pk)
频率范围:(±1dB)0.4至10000 Hz
电气滤波器转折频率:(-3dB)21 kHz
机械滤波器谐振频率:35 kHz
重量:0.19盎司(5.4克)

美国PCB 350C04冲击加速度计


美国PCB 350C04冲击加速度计性能
灵敏度(±30%) 1.0毫伏/克 0.10 mV /(m /s²)
测量范围 ±5000克峰 ±49000 m /s²包
频率范围(±1 dB) 0.4至10000 Hz 0.4至10000 Hz
频率范围(-3 dB) 0.2至25000 Hz 0.2至25000 Hz [2]
电气滤波器转折频率(-3 dB) 21 kHz的 21 kHz的 [1] [3]
机械滤波器谐振频率 35 kHz 35 kHz [1] [4]
共振频率 ≥100kHz ≥100kHz
宽带分辨率(1至10000 Hz) 0.02克有效值 0.20 m /s²rms [1]
非线性度(每1000 g(9810 m / s 2)) ≤2.0% ≤2.0%
横向灵敏度 ≤7% ≤7%
环境因素
过载极限(冲击) ±50000公斤 ±490000 m /s²包
温度范围(工作) 0至+150°F -18至+66°C
温度范围(存储) -40至+200°F -40至+93°C
温度响应 见图表%/°F 见图表%/°F
基本应变敏感性 0.002克/微秒 0.02(m /s²)/ µε [1]
电的
励磁电压 20至30 VDC 20至30 VDC
恒流励磁 2至20 mA 2至20 mA
输出阻抗 ≤200欧姆 ≤200欧姆
输出偏置电压 8至14 VDC 8至14 VDC
放电时间常数 1.0至2.0秒 1.0至2.0秒 [1]
建立时间(偏差的10%以内) <10秒 <10秒
物理
感应元件 陶瓷的 陶瓷的
感应几何 剪力 剪力
筑屋材料
封口 密闭 密闭
大小-十六进制 0.375英寸 9.5毫米
尺寸-高度 1.15英寸 29.2毫米
重量 0.19盎司 5.4克 [1]
电连接器 10-32同轴插孔 10-32同轴插孔
电气连接位置 最佳 最佳
安装螺纹 1 / 4-28公 1 / 4-28公
