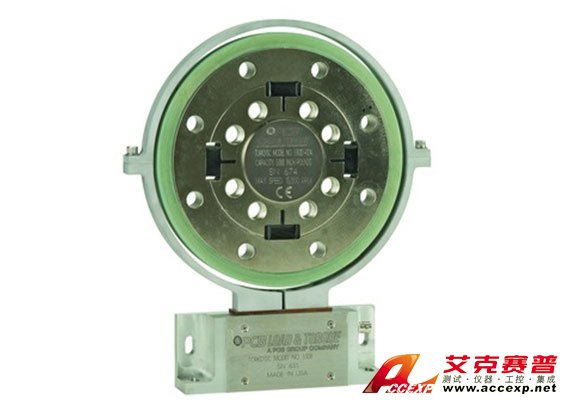

美国PCB 5308D-03A扭矩测试系统TTORKDISC，16位遥测系统，30k in-lb / 2,500 ft-lb（3.4 kN-m）额定容量，150％静态过载保护，最大10,000 RPM，钢合金
TORKDISC®系统随附接收器单元，24英尺电缆和12 VDC电源。
美国PCB 5308D-03A扭矩测试系统TTORKDISC参数：
测量范围：30000英寸磅（3390 Nm）
温度范围：+32至+185°F（0至+85°C）
扭转刚度：100000000英寸磅/弧度（11298 Nm /弧度）
过载极限：35000英寸磅（3955 Nm）
外壳材料：钢合金
重量：10磅（4.5公斤）
|
性能 |
|
测量范围（满量程容量） |
30000磅 |
3390 Nm |
|
|
准确性 |
±0.10％FS |
±0.10％FS |
[4] |
|
频率范围（-3 dB） |
0至8500 Hz |
0至8500 Hz |
|
|
过滤器类型（高通） |
2极巴特沃思 |
2极巴特沃思 |
[5] [6] |
|
过滤器类型（低通-抗锯齿） |
8极椭圆 |
8极椭圆 |
|
|
电压输出（通道A-交流耦合） |
±10伏 |
±10伏 |
|
|
电压输出（通道B-直流耦合） |
±10伏 |
±10伏 |
|
|
增益（通道A） |
1-16分贝 |
1-16分贝 |
|
|
增益（通道B） |
0.3-1.3分贝 |
0.3-1.3分贝 |
|
|
数字输出 |
QSPI |
QSPI |
[1] |
|
最大负荷（轴向） |
4000磅 |
17.8千牛 |
[2] [3] |
|
最大负载（横向） |
5000磅 |
22.2千牛 |
[2] [3] |
|
最大力矩 |
10000磅 |
1130 Nm |
[2] [3] |
|
环境因素 |
|
过载极限（螺栓接头滑移） |
35000磅 |
3955 Nm |
[7] |
|
过载极限（故障） |
100000磅 |
11298 Nm |
|
|
过载限制（安全） |
75000磅 |
8474 Nm |
|
|
温度范围（转子/定子-工作） |
+32至+185°F |
0至+85°C |
|
|
温度范围（转子补偿） |
+70至+170°F |
+21至+77°C |
|
|
温度范围（接收器-工作） |
0至+122°F |
-17.7至50°C |
|
|
温度对输出的影响（系统-在补偿范围内） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
温度对零平衡的影响（系统-补偿范围内） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
位置灵敏度（传感器旋转180°） |
≤0.1％FS |
≤0.1％FS |
|
|
电的 |
|
所需功率 |
9至18 VDC |
9至18 VDC |
[8] |
|
数字分辨率 |
16位 |
16位 |
|
|
数字采样率 |
26484个样本/秒 |
26484个样本/秒 |
|
|
模拟分辨率（基于±10 V FSO和16位分辨率） |
0.31毫伏 |
0.31毫伏 |
|
|
物理 |
|
最大速度 |
10000转 |
10000转 |
|
|
允许的轴向浮动（转子到定子） |
0.25英寸 |
6.4毫米 |
|
|
允许的径向浮动（转子到定子） |
0.25英寸 |
6.4毫米 |
|
|
旋转惯量（不带适配器） |
0.24英寸磅/秒2 |
0.027 Nm /秒2 |
|
|
动平衡 |
根据ISO G 2.5 |
根据ISO G 2.5 |
|
|
扭转刚度 |
100000000英寸磅/弧度 |
11298 Nm /弧度 |
|
|
扭转角（在满量程下） |
0.017° |
0.017° |
|
|
外壳材料（传感器） |
钢合金 |
钢合金 |
|
|
重量（转子/传感器） |
10磅 |
4.5公斤 |
|
|
