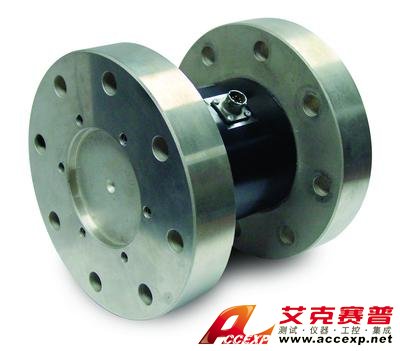

美国PCB 2302-02A反作用扭矩传感器，20k英寸磅/ 1,667英尺-磅（2.3 kN-m）额定容量，50％静态过载保护，5英寸（127毫米）钢法兰
美国PCB 2302-02A反作用扭矩传感器参数;
测量范围：20000 lbf-in（2259 Nm）
灵敏度：（±15％）2 mV / V（2 mV / V）
安装：法兰（3/8英寸螺栓）（法兰（M10螺栓））
尺寸-直径：5.00英寸（127毫米）
尺寸-长度：8.50英寸（88.9毫米）
扭转刚度：7500 klbf-in /弧度（847.4 kN-m /弧度）
|
性能 |
|
测量范围（满量程容量） |
20000磅力 |
2259 Nm |
[1] |
|
灵敏度（±15％）（额定容量时输出） |
2毫伏/伏 |
2毫伏/伏 |
[1] [2] |
|
非线性 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
磁滞现象 |
≤0.1％FS |
≤0.1％FS |
[2] |
|
不可重复性 |
≤0.02％FS |
≤0.02％FS |
[2] |
|
共振频率 |
2200赫兹 |
2200赫兹 |
|
|
最大扭矩 |
30000磅力 |
3390 Nm |
|
|
环境因素 |
|
过载极限（轴向推力） |
20000磅力 |
88.96千牛 |
[3] |
|
过载极限（悬空力矩） |
10000磅力 |
1130 Nm |
[3] |
|
过载极限（剪切） |
10000磅力 |
44.48牛 |
[3] |
|
温度范围（工作） |
-65至+200°F |
-54至+93°C |
|
|
温度范围（补偿） |
+70至+170°F |
+21至+77°C |
|
|
温度对输出的影响（最大） |
±0.002％读数/°F |
±0.0036％读数/°C |
[4] |
|
温度对零平衡的影响（最大） |
±0.002％FS /°F |
±0.0036％FS /°C |
[2] [4] |
|
电的 |
|
桥电阻 |
350欧姆 |
350欧姆 |
[1] |
|
励磁电压（推荐） |
10伏直流电 |
10伏直流电 |
[5] |
|
绝缘电阻 |
5哥 |
5哥 |
|
|
零余额 |
≤1％RO |
≤1％RO |
|
|
输出极性 |
连续+ |
连续+ |
|
|
物理 |
|
尺寸-直径 |
5.00英寸 |
127毫米 |
[6] |
|
尺寸-长度 |
3.50英寸 |
88.9毫米 |
[6] |
|
重量 |
10磅 |
4536克 |
|
|
安装 |
法兰（3/8英寸螺栓） |
法兰（M10螺栓） |
|
|
扭转刚度 |
7500 klbf-in /弧度 |
847.4 kN-m /弧度 |
|
|
感应元件 |
应变计 |
应变计 |
|
|
外壳材料（传感器） |
电镀钢 |
电镀钢 |
|
|
电连接器 |
PT02E-10-6P |
PT02E-10-6P |
|
|
