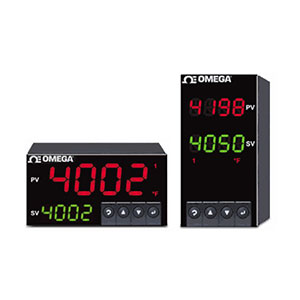

CNI8DH and CNI8DV 应变PID控制器
名称：仪器附件及传感器
品牌：
型号：
简介：CNi8DH和CNi8DV的配置和使用都很简便，但它们具备出色的多功能性，可提供大量强大的功能。 CNi8DH和CNi8DV标配几乎可任意搭配的2个控制或报警输出：额定电流为0.5 A @ 120/240 Vac的固态继电器；额定电流为3 ...
申请服务
- 产品介绍
CNi8DH和CNi8DV的配置和使用都很简便，但它们具备出色的多功能性，可提供大量强大的功能。
CNi8DH和CNi8DV标配几乎可任意搭配的2个控制或报警输出：额定电流为0.5 A @ 120/240 Vac的固态继电器；额定电流为3 A @ 120/240 Vac的"C"型SPDT继电器；用于外部SSR的10 Vdc脉冲输出；或者可选择作为控制输出或过程值重传的（0 ~ 10 Vdc或0 ~20 mA）模拟信号输出。
通用温度和过程仪器（型号CNi8）提供10种热电偶类型以及两线、三线或四线RTD、过程电压和电流以供选择。CNi8DH和CNi8DV控制器是与变送器和扩增传感器配套使用的理想之选。内置激励电压(24 Vdc @ 25 mA)是标配。仪器可处理以下三个量程内的0 ~ 20 mA过程电流和过程电压：0 ~ 100 mV、0 ~ 1V和0 ~ 10V。
与所有iSeries仪表一样，过程值显示屏可进行编程，能够针对任何设定值或报警值在绿色、琥珀色和红色之间更改颜色。在CNi8DH（卧式⅛ DIN）上显示过程值的LED拥有所有⅛ DIN控制器中最大的数字。
应变／过程仪表和控制器（型号iS）测量来自负载传感器、压力传感器和大部分应变片传感器的输入。输入范围包括0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc，还包括0 ~ 20 mA。驱动传感器的5 V和10 V激励电压是标配。
强力推荐的网络和通讯选件包括以太网LAN直接连接功能（带嵌入式Web服务器）和串口通讯。C24串口通讯选件包括可从菜单中选择的RS232和RS485接口，还包括简易的ASCII协议或MODBUS®协议。C4EI选项将以太网和RS485 ASCII／MODBUS集中在一个仪器中。
通过网络选件，iSeries旨在实现与热门工业自动化和控制程序以及Microsoft Visual Basic和Excel之间实现简单方便的集成。OMEGA®提供的免费配置软件让正常运行许多应用程序更加方便快捷。既可通过CD-ROM提供，也可以从互联网下下载。
规格:
通用温度和过程输入（DPi/CNi型号）
精度： ±0.5°C温度；读数的0.03%
分辨率： 1°/0.1°；10 µV（过程）
温度稳定性：
RTD： 0.04°C/°C
热电偶 @ 25°C (77°F)： 0.05°C/°C
冷端补偿
过程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模数转换： 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
显示屏： 4位数字9段式LED，10.2 mm (0.40")；i32、i16、i16D、i8DV 21 mm (0.83")；i8 10.2 mm (0.40")和21 mm (0.83")；i8DH，红色、绿色和琥珀色，可按过程变量、设定值和温度单位对颜色进行编程
输入类型： 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻： 最大100 Ω
热电偶类型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD输入(ITS 68)： 100/500/1000 Ω Pt传感器，两线、三线或四线；0.00385或0.00392曲线
电压输入： 0 ~ 100 mV、0 ~ 1V、0 ~ 10 Vdc
输入阻抗： 100 mV为 10 MΩ ; 1V或10 Vdc为1 MΩ
电流输入： 0 ~ 20 mA（5 Ω负载）
配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择：
温度： 无、0.1
过程： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999计数
量程调整： 0.001 ~ 9999计数
偏移量调节： -1999 ~ 9999
激励（通讯功能未附带）： 24 Vdc @ 25 Ma（未向低功率选件提供）
CNi8DH和CNi8DV标配几乎可任意搭配的2个控制或报警输出：额定电流为0.5 A @ 120/240 Vac的固态继电器；额定电流为3 A @ 120/240 Vac的"C"型SPDT继电器；用于外部SSR的10 Vdc脉冲输出；或者可选择作为控制输出或过程值重传的（0 ~ 10 Vdc或0 ~20 mA）模拟信号输出。
通用温度和过程仪器（型号CNi8）提供10种热电偶类型以及两线、三线或四线RTD、过程电压和电流以供选择。CNi8DH和CNi8DV控制器是与变送器和扩增传感器配套使用的理想之选。内置激励电压(24 Vdc @ 25 mA)是标配。仪器可处理以下三个量程内的0 ~ 20 mA过程电流和过程电压：0 ~ 100 mV、0 ~ 1V和0 ~ 10V。
与所有iSeries仪表一样，过程值显示屏可进行编程，能够针对任何设定值或报警值在绿色、琥珀色和红色之间更改颜色。在CNi8DH（卧式⅛ DIN）上显示过程值的LED拥有所有⅛ DIN控制器中最大的数字。
应变／过程仪表和控制器（型号iS）测量来自负载传感器、压力传感器和大部分应变片传感器的输入。输入范围包括0 ~ 100 mVdc、-100 mVdc ~ 1 Vdc、0 ~ 10 Vdc，还包括0 ~ 20 mA。驱动传感器的5 V和10 V激励电压是标配。
强力推荐的网络和通讯选件包括以太网LAN直接连接功能（带嵌入式Web服务器）和串口通讯。C24串口通讯选件包括可从菜单中选择的RS232和RS485接口，还包括简易的ASCII协议或MODBUS®协议。C4EI选项将以太网和RS485 ASCII／MODBUS集中在一个仪器中。
通过网络选件，iSeries旨在实现与热门工业自动化和控制程序以及Microsoft Visual Basic和Excel之间实现简单方便的集成。OMEGA®提供的免费配置软件让正常运行许多应用程序更加方便快捷。既可通过CD-ROM提供，也可以从互联网下下载。
规格:
通用温度和过程输入（DPi/CNi型号）
精度： ±0.5°C温度；读数的0.03%
分辨率： 1°/0.1°；10 µV（过程）
温度稳定性：
RTD： 0.04°C/°C
热电偶 @ 25°C (77°F)： 0.05°C/°C
冷端补偿
过程： 50 ppm/°C
NMRR： 60 dB
CMRR： 120 dB
模数转换： 双斜率
读取速率： 每秒3个采样
数字滤波器： 可编程
显示屏： 4位数字9段式LED，10.2 mm (0.40")；i32、i16、i16D、i8DV 21 mm (0.83")；i8 10.2 mm (0.40")和21 mm (0.83")；i8DH，红色、绿色和琥珀色，可按过程变量、设定值和温度单位对颜色进行编程
输入类型： 热电偶、RTD、模拟电压、模拟电流
热电偶导线电阻： 最大100 Ω
热电偶类型(ITS 90)： J、K、T、E、R、S、B、C、N、L (J DIN)
RTD输入(ITS 68)： 100/500/1000 Ω Pt传感器，两线、三线或四线；0.00385或0.00392曲线
电压输入： 0 ~ 100 mV、0 ~ 1V、0 ~ 10 Vdc
输入阻抗： 100 mV为 10 MΩ ; 1V或10 Vdc为1 MΩ
电流输入： 0 ~ 20 mA（5 Ω负载）
配置： 单端
极性： 单极性
阶跃响应： 99.9%处为0.7 s
小数点选择：
温度： 无、0.1
过程： 无、0.1、0.01或0.001
设定值调节： -1999 ~ 9999计数
量程调整： 0.001 ~ 9999计数
偏移量调节： -1999 ~ 9999
激励（通讯功能未附带）： 24 Vdc @ 25 Ma（未向低功率选件提供）
