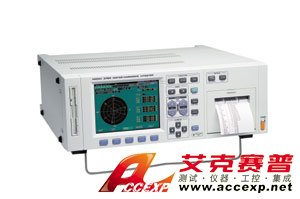

HIOKI 3194谐波测试功率分析仪

信息类型: 测试: 商品原价:0元 优惠价格:0元 品牌:HIOKI日置 单位: 上架日期:11-04-07 09:33 人气:
购物车:查看购物车 购买:
商品介绍


HIOKI 3194谐波测试分析仪最多可达6个输入通道,用于分析逆变器马达和高次谐波。
3194高次谐波分析最多达3000次
HIOKI 3194谐波测试分析仪适合用于分析和评估逆变器马达的情况以及家用电器的谐波。

HIOKI 3194谐波测试分析仪安装选件9603-01单元,仪器可直接测量在评估逆变器马达情况时必须测量的扭矩和转速。

接线方式 单相2线、单相3线、三相3线和三相4线
通道数 根据3194的排线方式,可使用1~6通道中最多6个通道,谐波分析时最多3个通道
数据输出 FD, RS-232C 或 GP-IB 接口,打印机
测量量程 基频 10 Hz ~ 4.5 kHz
测量方式 PLL 方式 或外部时钟方式
A/D 分辨率 12bits
窗口形式 矩形 (窗口间有间隔)
克雷斯特因素 2.5以下 (电压和电流)
PLL 源 选择测量通道的电压(U),电流(I)或外部同步
外部同步信号 从3194后面板控制端口输入
输入电平: 1 V ~ 10 Vrms (正弦波)
分配功能: 1/1 ~ 1/255
测量项目 电压有效值, 电流有效值, 有功功率,频率, ±U 峰值, ±I 峰值
谐波测量项目 谐波电平, 谐波含有率,谐波相位角, 总谐波畸变
*不能获得分析次数的所有数据。仅可获得50次以下或使用分类50位以下的数据。
屏幕显示 列表、柱状图、矢量和波形显示
接线转换 Δ−Y 电压转换, Y−Δ电压转换
分选功能 按照分析次数的顺序排列,最多显示50次
平均值功能 定时1.5s的指数平均数
电源供应 100/ 120/ 200/ 230 V AC (自动切换), 50/60 Hz、最大150A
体积及重量 430宽×150高×370厚mm,15kg(含所有选件)
附件 说明手册× 1, 电源线(1), 连接器× 1
