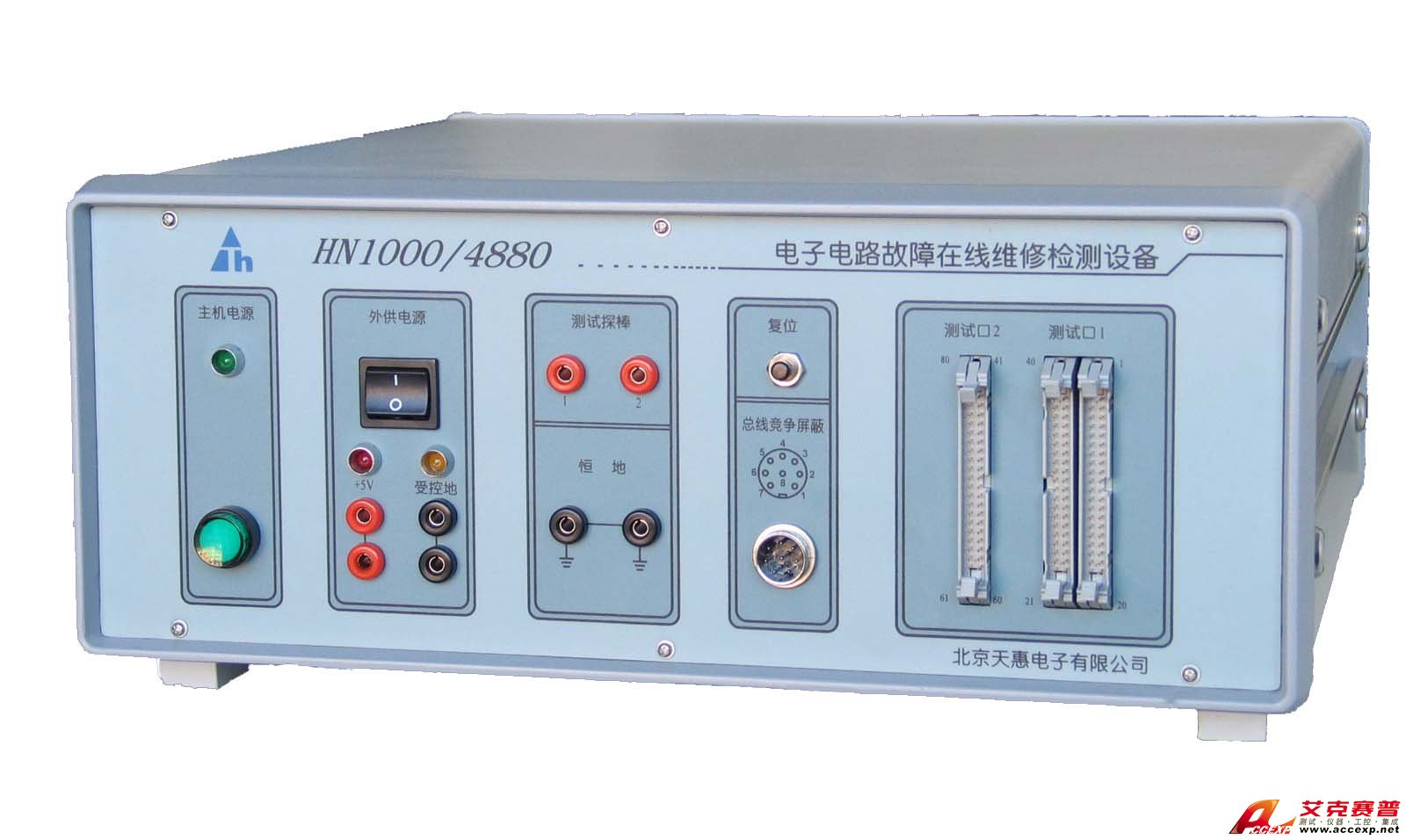

汇能HN1000/4880电路测试仪

名称:电路板PCB测试仪

品牌:

型号:

简介:汇能HN1000/4880是一款高性能的线路板测试仪(已停产),支持WIN98/WIN2000/WINXP/VISTA操作系统,使用主流USB通信接口, 汇能HN1000/4880可以实现数字逻辑性能直流参数测试,数字逻辑器件在线与离线功能...

  • 产品介绍

汇能HN1000/4880是一款高性能的线路板测试仪(已停产),支持WIN98/WIN2000/WINXP/VISTA操作系统,使用主流USB通信接口, 汇能HN1000/4880可以实现数字逻辑性能直流参数测试,数字逻辑器件在线与离线功能测试,模拟特征分析,多通道VI曲线分析比较测试等等。


 一、主要技术指标:
    1.操作系统:支持 WIN98/WIN2000/WINXP/VISTA操作系统。
     2.通讯接口:主流的USB接口,并口
     3.数字测试通道:40通道。
     4. 数字通道电平范围: 5V逻辑电平通道。
     5.模拟测试通道:80路(单属性)
     6.总线隔离专用数字通道:8通道
     7.后驱动电流:≥200 mA。
     8.数字通道测试速度: (1~45 Ktv/S)8档可选。
     9.在线提取数字器件管脚状态:11种。
     10.数字器件的阈值电平: TTL、CMOS5紧/松调节;自定义调节。
     11.程控外供电源(自动控制、自保护功能): 5V/4A
     12.电源加电延迟时间:(0.5~7)秒 6档可选。
     13.测试探棒:2组4个测试口。
     14.模拟信号扫描电压幅度: ±1V~±28V, 步距0.5V可调。
     15.VI分辨率:8~128点/周期。
     16.输出阻抗匹配:100Ω / 1KΩ/10KΩ/100KΩ可选。
     17.模拟通道最大测试频率: 1KHZ。
     18.脉冲发生器脉冲幅度:±1V~±28V。
     19.电路板网络测试通/断阈值:25Ω±10Ω。
    二、 主要测试功能:
     1. 数字逻辑器件在/离线功能测试:
     能够对多逻辑电平数字逻辑器件进行在线/离线功能测试;测试器件库:TTL54/74系列、8000系列、9000系列、CMOS4000系列、俄罗斯器件、西门子器件库。
     2.ASA(VI)模拟特征分析测试:
     ASA测试通过比较好电路板和故障电路板上相应器件管脚的特征曲线差异检测故障,可把故障定位到电路结点。ASA测试不涉及器件功能,无论何种元器件,模拟的、数字的、功能已知的、功能未知的都能检测;ASA测试是逐管脚进行的,基本上不受器件封装限制,任何封装形式的器件均可进行测试。 ASA测试无需给电路板加电,使用较为安全
     3. 单端口VI曲线分析比较测试:
     对器件只能采取单端口的VI曲线测试方式;单端口测试方式是指每个管脚对地提取一遍阻抗特性曲线。
     4.ASA 曲线双棒动态比较测试:
     使用双路探棒对两块相同电路板上的相应节点时时的进行动态比较测试;当被测板上的器件不能使用测试夹测试时,此种方法最有效。
     5.ASA 曲线测试智能提醒功能:
     当使用双探棒进行比较测试时,如果超差,仪器会出现报警声音,引起使用者注意,该测试方法利用微机喇叭产生类似于万用表Beep的效果,提高了检测效率,也大大降低了劳动强度。
     6.ASA 测试曲线灵敏度可调:
     当ASA曲线走势趋向于45度时,如果曲线的数据发生变化,曲线就变化明显,反映故障的观察灵敏度就越精确,曲线反映故障灵敏度与测试参数相关,适当调整测试参数能够得到更灵敏的曲线;该测试方法能够自动搜索出对故障较灵敏的那根曲线,有效的提高了故障检出率。
     7.可按管脚设置ASA 曲线测试参数:
     可根据具体器件的测试需要,给不同管脚设置不同的测试参数,可设置任一管脚为提取或不提取ASA曲线;大大提高了测试的灵活性。
     8.ASA 曲线故障快速定位/查找功能:
     当VI测试出现故障曲线时,测试仪提供快速的曲线定位/查找功能选项,使用户观察曲线更方便、直观。
     9. 对不稳定疑难曲线有效识别:
     增强了对不稳定疑难曲线有效识别的判断水平,降低了误判率,进一步提高了测试准确度。
     10. VI曲线参数值量化功能:
     即从被测电路或器件的ASA曲线中可以获取相应的参数测试值并保存,且能够用写字板或OFFICE工具软件直接进行编辑或浏览。
     11.求取平均曲线的测试功能:
用户可以先测试多个器件,得到多个曲线文件,然后利用该功能把多个曲线文件平均成一个曲线文件,作为以后的测试比较标准。 使用双路测试夹对两块相同电路板(一块好板和一块坏板)上的相应IC同时进行VI曲线提取、存储和比较测试,测试效率极高。
     12.VI曲线双板直接对比测试:
     使用双路测试夹对两块相同电路板(一块好板和一块坏板)上的相应IC同时进行VI曲线提取、存储和比较测试,测试效率极高。
     13.三端器件测试:
     完成对三端(含输入/输出)分立元件的动态测试功能,如三极管、可控硅、场效应管、继电器等元件测试。
     14.ASA 曲线多种排列/显示方式:
     可按比较误差降序排列显示曲线,比较误差升序排列显示曲线,还可按器件管脚顺序排列曲线;可以“按点”或“画线”来显示曲线,单个管脚的曲线可以单独放大或缩小。
     15.电容、电感定量测试:
     可直接在离线状态下准确测试电容的容量及漏电阻,并展现出电容在充放电过程中不同的阻值的过程;能够测试出电感的电感量及串联电阻;
     16.数字逻辑器件在线状态测试:
     能够提取11种复杂的电路在线状态,如开路、逻辑翻转信号、非法电平、总线竞争等等状态,对测试器件外电路的识别能力强。
     17.总线竞争信号隔离功能:
     用于解除总线竞争,确保正确测试挂在总线上的三态器件(如74LS373、74LS245、等),可提供8路总线竞争隔离信号。18.IC型号识别:
针对标识不清或被擦除型号的器件,可“在线”或“离线”进行型号识别测试。
     19. LSI大规模集成电路在线功能及状态分析测试:
     可采取学习、比较的方式对一些常见的LSI器件进行功能及状态分析测试。
     20.读写存储器功能测试:
     直接检测存储器SRAM / DRAM芯片的好坏,该测试无需事先学习,有独立的测试器件库,可采用在线、离线测试方式。
     21.只读存储器功能测试:
     可采取在线(离线)学习/比较的测试方法,先把好板上EPROM中的程序读出来,保存到计算机上,再和坏板上的相同器件中的程序进行比较测试;测试结果定位到存储单元地址上,并打印出该地址正确和错误的代码。
     22.元器件循环测试功能:
     该功能可对数字逻辑器件、集成运放、光耦等器件进行重复测试,直到出现错误或被终
止,易于发现一些器件的非固定性故障(或称为软故障)。
     23.数字逻辑器件测试阈值可调功能:
     阈值电平是指判定器件输出是逻缉1或逻辑0的门槛电平值。除了给出常用的几种电平值供直接选取外,还可选自定义。通过调整器件的阈值电平,能够发现一些如器件驱动能力下降导致的电路故障。
     24.加电延迟可选功能:
     当遇到被测电路板上的电源、地之间有大的滤波电容时可用到此功能。该选项是确定在测试仪接通外供电源以后,需要等待多长时间后才开始进行测试。
     25.测试夹接触检查功能:
     主要解决当测试夹与被测器件接触不良(如被测器件管脚氧化腐蚀、三防漆打磨不干净等)时,造成的测试误判     26.UDT自定义测试平台:
     把测试仪的测试通道开放给用户,由用户对被测元件或电路的输入施加激励信号,然后从输出采集响应信号,类似于函数发生器+示波器的测试方法。
     27.电路板网络测试:
     使用模拟信号提取或比较线路板上任意元器件之间的连线关系,测试时无须加电,通/断阈值设置明确。能够支持对用户的标准Protel 网络表文件的直接导入,使网络中的开路、短路测试变的更加方便和快捷。
    28.以编程方式扩充数字器件库:
     采用HNDDL语言,自适应技术完善;把扩充程序直接开放给用户,由用户自己可以自行填加测试器件库。
     29.元器件速查手册(电子词典):
     元件库容量近四万种,供用户查阅元器件的名称、管脚排列、封装等信息。
     30.维修日记:
     供记录日常维修的经验体会,发生的重要事情等,长期保存这些资料并积累经验,会大大提高维修水平和技能。
     31.后台操作记录:
     测试仪会自动记录测试过程及测试结果等信息。
