同惠 TH2281 交流毫伏表

名称:LCR测试仪

品牌:

型号:

简介:同惠 TH2281 交流毫伏表测试频率范围覆盖了9kHz~3GHz,从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。同惠 TH2281 交流毫伏表装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具,因而在工...

  • 产品介绍
同惠 TH2281 交流毫伏表测试频率范围覆盖了9kHz~3GHz,从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。同惠 TH2281 交流毫伏表装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具,因而在工厂、研究部门、部队和学校都有广泛的应用。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH2281 交流毫伏表的技术参数,如有疑问,请联系长沙艾克塞普仪器仪表公司www.hncsw.net,联系电话:0731-84284278 84284378。

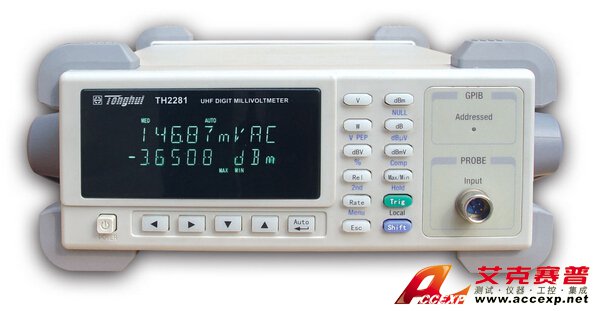

同惠 TH2281 交流毫伏表 图片
同惠 TH2281 交流毫伏表的性能特点:
■ 测量频率范围:9kHz-3000MHz(同轴检波器) 9kHz-1200MHz(探头)
■ 测量电压范围:1mV-10V
■ 测量功率范围:-47dBm-33dBm、20nW-2W(50Ω负载)
■ 优良的频率响应和电压驻波系数(VSWR)
■ 测量显示功能:4½位双读数的清晰VFD显示。主显示一种读数,副显示可滚动调出其他读数。   绝对值:mV、V、W、dB、dBV、dBmV、dBμV、Vp-p 相对值:dB、%、Max/Min、Comp
■ 自动量程和手动量程转换功能。
■ 具有自动调零功能。
■ 标配USB_DEV接口,选配GPIB与RS232C接口,SCPI命令编程支持。
■ 软件菜单设置:测量dB、%、Max/Min、Comp参考值设置。 接口功能设置:GPIB、RS232C 接口波特率设置,结束符设置,GPIB地址设置
同惠 TH2281 交流毫伏表的技术参数:
型号 TH2281
输入配置 射频探头,50Ω同轴三通,50Ω同轴检波器,NJ型50Ω标准负载(两个)
接口 标配USB_DEV接口,选配GPIB与RS232C接口
基本准确度 读数值的±2%
输入阻抗 低频时同轴检波器开路阻抗≥100kΩ,可插入50Ω同轴传输线和接50Ω终端负载测量电压和功率。
测量电压和功率量程 4mV、 40mV、 400mV、4V、10V
-35dBm、 -15dBm、 5dBm、 25dBm、33dBm
过载电压 AC≤15Vrms DC≤50V
频率响应误差 9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-1GHz ±( 读数值的6%+满量程的0.5%)1GHz-1.6GHz ±( 读数值的8%+满量程的0.5%) 1.6GHz-2GHz ±( 读数值的10%+满量程的0.5%)2GHz-2.5GHz ±( 读数值的12%+满量程的0.5%)2.5GHz-3GHz ±( 读数值的14%+满量程的0.5%)
驻波系数(VSWR) 9kHz-200MHz 1.04 200MHz-1GHz 1.06 1GHz-1.6GHz 1.14 1.6GHz-2GHz 1.26 2GHz-2.5GHz 1.35 2.5GHz-3GHz 1.40
