同惠TH2818XB综合变压器测试仪

名称:LCR测试仪

品牌:

型号:

简介:同惠TH2818XB综合变压器测试仪是专用于各种电子变压器品质检验的多功能、自动化的变压器综合测试仪。同惠TH2818XB综合变压器测试仪可提供20Hz-300kHz的测试频率,变压器扫瞄测试涵盖了变压器的各种低压参数,包括电感L、漏感量L...

  • 产品介绍

同惠TH2818XB综合变压器测试仪是专用于各种电子变压器品质检验的多功能、自动化的变压器综合测试仪。同惠TH2818XB综合变压器测试仪可提供20Hz-300kHz的测试频率,变压器扫瞄测试涵盖了变压器的各种低压参数,包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间分布电容C等主参数,品质因素Q、等效串联电阻ESR、相位Ps等副参数,以及引脚短路检查等。

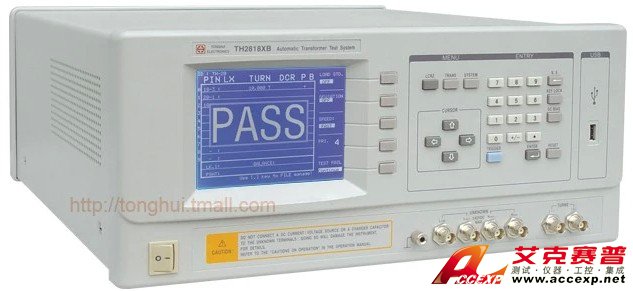

同惠TH2818XB综合变压器测试仪

同惠TH2818XB综合变压器测试仪的特点:
电子变压器低压参数快速扫描测试
TH2818XB:20个独立变压器引脚编程扫描
320×240点阵大型图形LCD显示
中英文可选操作界面
20Hz—300kHz测试频率, 10mHz分辨率
30 Ω, 100 Ω两种不同信号源输出阻抗
0.05%的基本测量准确度
标准RS232C接口, 可选GPIB接口
可选±10V(±100mA)
可选USB接口和USB盘用于数据外存

同惠TH2818XB综合变压器测试仪的技术参数:


TH2818XB 变压器扫描测试
变压器测试参数 匝比,圈数,相位,电感,电容,漏感,品质因数, 交流电阻, 直流电阻, 平衡,引脚短路
测试频率 20Hz-300kHz,分辨率:10mHz, 精度:0.01%
测试电平 正常:5 mV-2V , 圈数测试:5 mV-4V 恒电平:10mV-1V, 分辨率:1mV , 精度:5%
输出阻抗 30 Ω , 100 Ω可选择
基本准确度 LCRZ,DCR:0.05% 匝比:0.5%
圈数比显示范围 1∶0.01 - 100∶1
DCR显示范围 1mΩ-99.9999MΩ
  |Z|, R, X 0.00001 Ω — 99.9999 MΩ
  |Y|, G, B 0.00001μS — 99.9999 S
  C 0.00001 pF — 9.99999 F
  L 0.00001 μH — 99.9999 kH
显示范围 D 0.00001 — 9.99999
  Q 0.00001 — 99999.9
  θ (DEG) -179.999° — 179.999°
  θ (RAD) -3.14159 — 3.14159
  Turn-Ratio 1∶100—100∶1
  Δ% -999.999% — 999.999%
测量时间(≥1kHz) 快速:32ms, 中速:90ms, 慢速:650ms
等效电路 串联,并联
量程方式 自动,保持
触发方式 内部,手动,外部
平均次数 1-255
校准功能 开路,短路,负载校准
内部直流偏置源 0V,1.5V,2V,准确度:1%
比较器功能 20组LCRZ仪器设定文件记忆
存储器 40 组扫描设定文件记忆

同惠TH2818XB综合变压器测试仪扫描测试夹具
标准变压器扫描(SCANNER)测试控制接口
高速长寿命变压器扫描测试
至变压器引脚的完全四端测试方式
可选的手动、气动变压器固定方式
可选的变压器引脚夹具
最多可编程20个引脚变压器

同惠TH2818XB综合变压器测试仪
其他技术参数请联系长沙艾克塞普仪器设备有限公司 电话:0731-84284278 传真:0731-84284278-809
