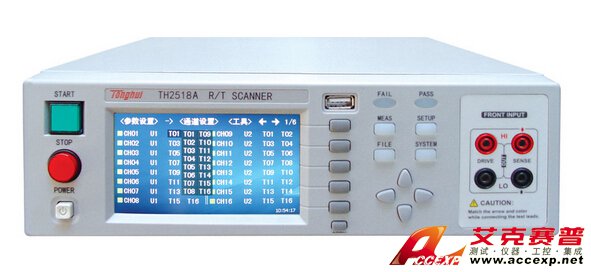

同惠 TH2518 直流电阻扫描仪
名称：接地电阻测试仪
品牌：
型号：
简介：同惠 TH2518 直流电阻扫描仪开创同步多通道测试的先河!模拟测试扫描单元采用同步插卡式的设计理念，同惠 TH2518 直流电阻扫描仪可支持的插卡板测试单元可达6个，且在插卡板之间实现同步测量，大大提高扫描测量速度。每块测量板内包含16个...
申请服务
- 产品介绍
同惠 TH2518 直流电阻扫描仪开创同步多通道测试的先河!模拟测试扫描单元采用同步插卡式的设计理念，同惠 TH2518 直流电阻扫描仪可支持的插卡板测试单元可达6个，且在插卡板之间实现同步测量，大大提高扫描测量速度。每块测量板内包含16个测试端，测试端的组合支持用户可自由编程，最高可配置高达96路电阻/温度扫描测量通道，每通道测量可单独设计分选比较边界以及输出比较分选信号。同惠 TH2518 直流电阻扫描仪温度测量的采样方式可配置为PT500铂电阻、PT100铂电阻、模拟电压输入三种方式以适用不同的应用场合。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH2518 直流电阻扫描仪的技术参数，如有疑问，请联系长沙艾克塞普仪器仪表公司www.hncsw.net，联系电话：0731-84284278 84284378。
同惠 TH2518 直流电阻扫描仪的技术参数：
| 型 号 | TH2518 |
| 测量参数 | 直流电阻、温度 |
| 电阻测试范围 | 10μΩ－200kΩ |
| 电阻基本测试精度 | 0.05% |
| 电阻量程 | 自动和手动(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) |
| 温度传感器类型 | PT500铂电阻、PT100铂电阻、模拟电压输入 |
| 温度测试范围 | PT100, PT500：-10℃--99.9℃ |
| Analog：0V—2V | |
| 温度测试精度 | PT100, PT500：0.3%*测量值 ±0.5℃ |
| Analog：±1%Rd ± 3mV | |
| 测量模式 | 单机、扫描 |
| 每路测试参数 | 电阻、温度（可编程） |
| 扫描路数 | 16路/卡，最多可插6卡及96路，卡内通道为扫描测试，测试卡之间为同步测试 |
| 测试通道的测试端选择 | 通道间任意配置（可编程） |
| 测试电流 | ≤100mA |
| 单板测量速度 | 100次/秒、40次/秒、2次/秒 |
| 6板等效测试速度 | 600次/秒、240次/秒、12次/秒 |
| 温度补偿 | √ |
| 显示器 | 真彩4.3寸LCD显示 |
| 显示结果 | 同时显示16路测试结果，支持翻页 |
| 短路清0校正 | 对所有通道支持全量程内短路清零 |
| 比较器 | 各测试通道单独设置比较边界 |
| 极限模式 | ABSDev、ABS、% |
| 触发方式 | 自动触发、手动触发、总线触发、Handler触发、脚踏开关触发 |
| 接口 | LAN、USB DEVICE、USB HOST、RS232C、Handler 、脚踏开关 |
| 测试端 | 四端测试 |
| 电源要求 | 电压：90-125V，190-250V频率：50Hz、60Hz功率：最大30VA |
同惠 TH2518 直流电阻扫描仪的性能特点：
■ 最多可达96路电阻/温度扫描测试
■ 扫描测试通路采用的测试端可编程
■ 多个测试单元同步进行测量（最多可达6个单元）
■ 兼容扫描和单机两种测量模式
■ 每个测试单元可自由插拔
■ 温度测量可支持PT100、PT500、模拟电压三种温度采样方式
■ 最高电阻精度： 0.05%
■ 温度基本精度： 0.2℃
■ 电阻最小分辨率： 10uΩ
■ 最高测试速度可达600次/秒
■ 单机和扫描模式均支持电阻和温度测量
■ 带四线电阻式触摸功能的24位色4.3英寸彩色液晶屏，显示分辨率为480×272
■ 温度补偿功能(TC)
■ 可输出通道级、板级、整机级的比较分选结果（超限，合格以及讯响）
■ 30组仪器参数文件可供存储和加载
■ 屏幕信息存储于U盘
■ 数据保存功能方便测量结果的实时保存
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 灵活方便的文件操作系统
■ Handler接口用于实现联机操作
■ RS232、USB HOST 、USB Device、LAN，可方便与PC进行数据通讯以及对仪器的远程控制
