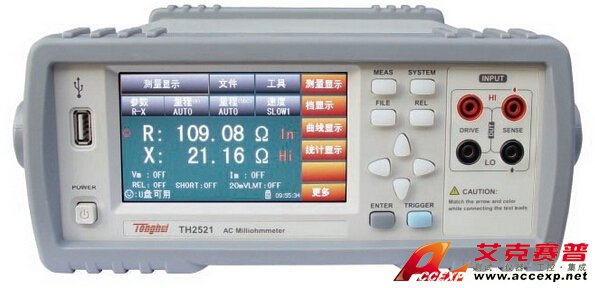

同惠 TH2521型 交流低电阻测试仪
名称：接地电阻测试仪
品牌：
型号：
简介：同惠 TH2521型 交流低电阻测试仪采用当前主流的32bits 嵌入式 CPU 和高密度SMD贴装工艺，同惠 TH2521型 交流低电阻测试仪带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。同惠 TH2521型 交流低电阻测...
申请服务
- 产品介绍
同惠 TH2521型 交流低电阻测试仪采用当前主流的32bits 嵌入式 CPU 和高密度SMD贴装工艺，同惠 TH2521型 交流低电阻测试仪带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。同惠 TH2521型 交流低电阻测试仪适用于锂电池、碱性电池、铅酸电池等的内阻和电压测试，利于评估电池产品的出厂规格、使用劣化情况及寿命，还适用于变压器及电感线圈铜阻、继电器、开关、接插件接触电阻、导线电阻、印制板线路及焊孔电阻、金属探伤等。同惠 TH2521型 交流低电阻测试仪超高速的测试速度以及通过HANDLER接口可以输出上超、下超、合格信号，便于生产线上的自动化操作。同惠 TH2521型 交流低电阻测试仪提供了几乎所有主流的接口功能，可方便地与PC 进行数据通讯和远程控制。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH2521型 交流低电阻测试仪的性能特点和技术参数，如有疑问，请联系长沙艾克赛普仪器仪表公司www.hncsw.net，联系电话：0731-84284278 84284378。
同惠 TH2521型 交流低电阻测试仪的性能特点:
■ 电阻基本准确度：0.3%
■ 直流电压基本准确度：0.05%
■ 最小分辨率：1uΩ（电阻）、100uV（电压）
■ 最高直流测试电压：200V
■ 1kHz交流恒流源测试
■ 20mV开路限压功能，防止被测件击毁
■ R，V，L，Z，θ等多种测试功能组合
■ 带触屏功能的24位色4.3英寸彩色液晶屏显示器
■ 液晶屏分辨率480×272
■ 直读值与百分比误差显示
■ 最高采样率约50次/秒
■ V，I测试信号电平监视功能
■ 图形扫描分析功能
■ 零点偏移（REL）测试模式消除残余读数
■ 30档档比较功能，上超，下超，合格以及讯响功能
■ 统计功能，提供Cpk，Cp等统计量
■ 20组仪器文件可供存储和加载
■ 屏幕信息存储于U盘
■ 可通过USB HOST自动升级仪器操作软件
■ 中英文可选操作界面
■ 接触故障智能检测
■ 脚控开关触发功能
■ 两种可选的界面显示风格
■ Handler接口用于实现联机操作
■ RS232、USB HOST、USB Device、LAN、GPIB（选件）可方便与PC进行数据通讯以及对仪器的远程控制
■ 符合LXI C类标准
同惠 TH2521型 交流低电阻测试仪的技术参数：
| 产品型号 | TH2521 |
| 显示 | |
| 显示器 | 4.3英寸480x272 24 位色TFT LCD 显示器，带四线电阻式屏幕触摸功能 |
| 显示位数 | R: 慢速 5位，最大显示数字40000; 快速/中速 4位，最大显示数字4000 V: 慢速 5位，最大显示数字50000; 快速/中速 4位，最大显示数字5000 |
| 测量参数 | R, V, R-V, Z-θd, Z-θr,L-Q, L-R, R-X, R-Q |
| 基本准确度 | 交流电阻R：0.3% 直流电压V：0.05% |
| 测试信号源 | |
| 频率 | 1 kHz±0.2Hz 正弦波 |
| 恒定电流 | 10mA/1mA/100μA/10μA/ 5μA/1.5μA |
| 开路电压限制 | 20 mV |
| 测量显示范围 | |
| 电阻R/阻抗Z/电抗X | 1μΩ - 4kΩ |
| 直流电压V | 100 μV - 50V |
| 电感L | 0.2nH - 1H |
| 品质因数Q | 0.001 - 9999.9 |
| 相位角θd(deg) | -359.98 |
| 相位角θd(rad) | -6.2832 |
| 数学运算 | 直读, ΔABS, Δ% |
| 量程 | |
| 交流电阻R | 30mΩ/300mΩ/3Ω/30Ω /300Ω/3kΩ |
| 直流电压V | 5V / 50V |
| 最大输入电压 | 60 V |
| 测试速度（次/秒） | 50Hz 快速：50次/秒， 中速：6.25次/秒 慢速：约2次/秒60Hz 快速：62.5次/秒 中速：约7.5次/秒 慢速：约1.88次/秒 |
| 比较器 | 30档。上超、下超、合格分选，讯响 |
| 量程方式 | 自动、保持 |
| 触发方式 | 内部、手动、外部、总线 |
| 操作功能 | 测试线接触故障检测；被测件电流/电压监视；RE L偏差扣除；短路清“0”；20mV低电压开路保护；1-255次平均；测量延时设定；时间过程扫描分析（TH2521A/B无此功能）；图片USB存储；20组设定文件存储/加载；最高30000个测试结果统计功能等。 |
| 接口 | HANDLER, RS232C, LAN, GPIB(选件), USB HOST, USB DEVICE, EXT HOLD |
| 通用技术参数 | |
| 工作环境 | 温度 0°C - 40°C |
| 湿度 ≤ 90%RH | |
| 电源要求 | 电压 100V - 120V，198V - 242V |
| 频率 47Hz - 63Hz | |
| 功耗 | 最大 15 VA |
| 体积 (W×H×D) | 215mm×87mm×335mm（净尺寸）235mm×104mm×360mm（加护套后） |
| 重量 | 约 3.6 kg |
