GE USM-33 超声探伤仪

名称:超声波探伤仪

品牌:

型号:

简介:GE USM 33 超声探伤仪采用双晶探头检测受腐蚀工件的壁厚,GE USM 33可以同时显示读数和A扫描显示,极大增强了检测可靠性。GE USM 33 超声探伤仪检测细小晶粒工件和大型工件时,可以优化设置脉冲重复频率,以消除幻影波形。 ...

  • 产品介绍

GE USM 33 超声探伤仪价格贴近中国用户的通用型超声波探伤仪。GE USM 33 超声探伤仪秉承KrautKramer USM系列一贯精巧结实的设计风格和优良可靠的内在品质,GE USM 33 超声探伤仪具有中文/英文操作界面,操作直观简便。专利彩色半跨距显示技术使缺陷定位更容易。GE USM 33 超声探伤仪采用大容量锂聚合物安全电池,总重量仅1.8公斤。

GE USM 33探伤仪焊缝检测
丰富的缺陷位置显示:声程、水平距离、深度位置和跨距编号等。

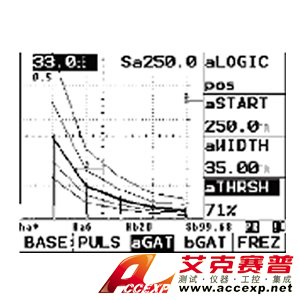

多重DAC曲线间距可单独调节,满足各种标准要求。
专利的彩色半跨距显示,跟部缺陷判断一目了然。

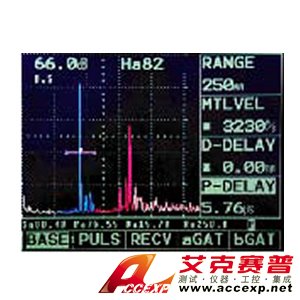

GE USM 33 精密厚度测量
可根据每一个回波信号的波峰值精准地测量声程差,分辨率高达0.01mm。
腐蚀壁厚测量
GE USM 33 超声探伤仪采用双晶探头检测受腐蚀工件的壁厚,可以同时显示读数和A扫描显示,极大增强了检测可靠性。
锻压件的检测
检测细小晶粒工件和大型工件时,可以优化设置脉冲重复频率,以消除幻影波形。
GE USM 33 特种材料的检测
采用低至500kHz的低频探头,可穿透高衰减材料和复合材料。将USM33探伤仪配合BENCHMARK COMPOSITE®复合材料晶片探头使用,在对声散强的材料(玻璃、碳纤维增强塑料、复合材料或者合金)进行检测时,性噪比有显著的提高。
GE超声波探伤仪USM33技术参数

检测范围

频率范围
声速范围
扫描延迟
探头延迟
自动校准
阻尼强度
衰减
脉冲重复频率
增益
增益步进
检测模式
闸门监视器

测量分辨率


振幅显示
读数显示

A扫描功能
彩色显示功能
DAC曲线
显示尺寸/分辨率
A扫描尺寸/分辨率
单位
数据存储
文件操作
打印机接口
输出
VGA输出
探头连接
语言
电池
电源
工作温度
尺寸
重量

最小:0~0.5mm+10%(钢)
最大:0~9999mm+10%(钢)
0.5~20MHz自由匹配
1000~15000m/s,1m/s步进连续可调
-10~1000mm
0~200us
通过两个已知参考回波自动校准声速和探头延迟
200pF/1nF
50Ω、500Ω、1000Ω(在双晶探头)
自动优化设置
0~110dB连续可调
0.5/1/2/6/12dB
RF/全波/正/负半波整流
两个独立的闸门,起点和宽度在整个范围可调,报警门限为10~90%显示器高度在1%段内可调节,报警信号通过LED或蜂鸣器报警器,通过闸门控制波形放大范围
0~99.99mm时为0.01mm
100~999.9mm时为0.1mm
1000mm以上为1mm,通过A扫描图像评估:0.5%的调节范围
屏幕高的%比显示USM33的DAC dB
声程,距离,深度,闸门内放大显示,用户自定义4点测量值一行同时显示,A扫描图像放大显示可以自由设置
手动或自动A扫描,回波可通过包洛线动态显示
背景、波形、闸门、曲线和报警数值
距离-振幅-曲线(DAC)最多10个参考回波,距离通过增益可调的4条附加曲线,
116x87mm,320x240象素
116mmx80mm,320x220象素
毫米或英寸
200条仪器设置参数,能够存储A扫描图像,并能够调用或输出到计算机
通过英文或中文显示字幕,并通过文件存储A扫描图像,测量数据和参数设置
HP DJ 1200(DeskJet)、HP LJ1012(LaserJet)、EPSON FX/LX、SEIKO DPU
通过RS 232接口跟计算机通讯
可外接显示器
2xLemo 1或BNC接口
中文、英语
锂电池,可连续使用8小时,能够实时显示锂电池电池电量状态
通过外部供电(85-265V交流);操作电压: 6~12V直流;功率: 最大9W,与调整值有关
0~60℃
177mmx230mmx76mm
1.8Kg(包括电池
