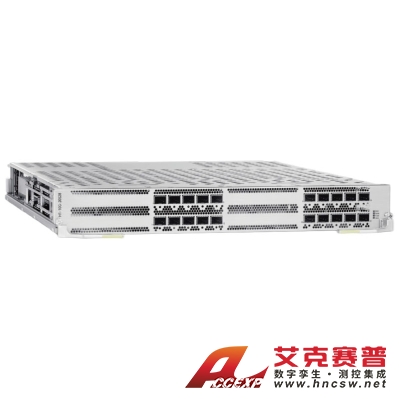

万里眼 H1-10G-20S28 20端口数通网络测试仪 10GE测试板卡
名称：网络分析测试仪
品牌：万里眼
型号：H1-10G-20S28
简介：万里眼 H1-10G-20S28 20端口数通网络测试仪 10GE测试板卡支持高性能SFP+ 端口，多速率SFP+ 端口与板卡逻辑深度融合，实现了GE/10GE/25GE 的全速率无缝切换，赋予10GE 测试板卡测试引擎前所未有的灵活性与适...
申请服务
- 产品介绍
万里眼 H1-10G-20S28 20端口数通网络测试仪 10GE测试板卡支持高性能SFP+ 端口，多速率SFP+ 端口与板卡逻辑深度融合，实现了GE/10GE/25GE 的全速率无缝切换，赋予10GE 测试板卡测试引擎前所未有的灵活性与适应性。
主要特性
■ 超强的端口流量发送
单端口发送流高达32k，支持帧长度按递增、递减和随机跳变模式变化。
■ 强大的端口流量分析
支持丰富的端口流分析功能，单端口具有512MB 的抓包存储空间。
■ 超低的时延测试精度
具有行业领先的2.5ns 的时延精度，精准测量微秒级超低时延，满足低时延场景的测试需求。
应用场景
万里眼 H1-10G-20S28 20端口数通网络测试仪 10GE测试板卡能够全面评估各类网络设备的核心性能与协议兼容性，其主要应用于以下关键测试对象，确保网络的稳固与高效
■ 路由 / 交换芯片
精准验证芯片级别的数据包转发能力，包括吞吐量、时延、转发速率等关键指标，为路由/ 交换设备的性能优化提供坚实数据支撑。
■ 路由器 / 交换机
全面测试路由器与交换机的网络连通性、路由表容量、最大连接数及丢包率，确保设备在网络中高效稳定运行，并验证其支持的高级路由协议功能。
■ 基站以太网接口
针对5.5G/6G 等高速通信网络基站，验证其以太网接口的带宽利用率、时延控制、丢包表现，助力构建低延迟、高可靠的无线通信网络。
■ 服务器的 CPU/GPU以太网卡
深度剖析服务器级网络接口的传输性能，包括吞吐量、CPU/GPU 协同处理效率，以及在网络负载下的稳定性与可靠性，为数据中心与云计算环境提供强有力的网络支持。
主要特性
■ 多样化接口速率
兼容SFP、SFP+、SFP28、QSFP+、QSFP28、QSFP56、QSFP-DD 等多种高速率接口标准。
■ 端口独立分配与管理
支持用户按需分配独立端口，各端口间独立运作，同时允许用户并发使用多个端口。
■ 前沿接口兼容性技术
支持最新光模块与光纤连接技术，保持测试设备与行业标准同步。
■ 无缝在线速率切换
实现接口速率即时在线调整，切换过程互不干扰。
■ 精准报文捕获
提供多样捕获源、灵活模式、多模板预置及组合过滤条件，精准定位网络故障。
■ 绿色节能端口设计
专注节能减排，12*400GE 测试板卡功耗为1500W，较市场同类产品显著降低，有效降低长期测试成本。
技术规格
规格 | H1-10G-8S28 | H1-10G-20S28 |
端口数量 | 8 | 20 |
端口类型 / 速率 | SFP28/25Gbps、SFP+/10Gbps、SFP/1Gbps | |
调速范围 | 起始速率 10Kb/s 到端口线速 | |
端口调速 | ー 端口独立调速，支持流控和动态调速 — 最小调速单位支持百分比 Percent(%)、Packets/s(pps)、bps、Kbps、Mbps、Gbps 和 L2 Rate(bps) 之间的相互换算 | |
发送模式 | 所有端口相互独立，支持 Single Burst、Multi Burst、Timed Burst、Continuous Multi Burst、 Continuous 和 Random Continuous 等模式 | |
帧长度（CRC） | 64byte ～ 10240byte | |
流构造 | 支持线速构造测试流，支持完全自定义报文插入功能 ー 流数量：每个端口支持 32K 条流 ー 长度跳变：支持长度递增、递减、IMIX 和随机模式，可配置随机跳变初始值 ー 跳变器：每条流最大支持 6 个 32 位的跳变器，可应用在包中任意位置，可应用于 IP、MAC、 VLAN ID 和 MPLS Label 等跳变 — L2：支持 EthernetII、EtherSnap、802.3Raw、802.2、ARP、VLAN、MPLS、LACP、 PPPoE、Trill、FCoE — L3：支持 IPv4、IPv6、ICMPv4、ICMPv6、IGMP、VXLAN、GRE、OSPF、PIM、MLD — L4 ～ L7：TCP、UDP、SCTP、RTP、GTP ー 自定义报文：支持自定义报文 ー 净荷背景数据：循环、递增、递减、随机和自定义 ー 测试域：带测试域和不带测试域 ー 造错：支持 FCS 造错、L3/L4 校验和造错、L2/L3/L4 长度造错 | |
统计分析 | ー 基于端口：支持超 50 种端口级实时统计数据，包括收发帧 / 字节 / 速率、测试帧、协议帧、控制帧、 错误帧、时延、抖动等 ー 基于流：支持超 30 种流级实时统计数据，包括收发帧 / 字节 / 速率、错误帧、时延、抖动、 实时丢包等 — 基于业务：支持 StreamBlockGroup 级和 StreamBlock 级实时数据汇聚分析 | |
报文捕获 | ー 每端口提供触发模式和匹配模式抓包，用户可配置触发和匹配的类型及逻辑组合 ー 每端口存储空间为 512MB | |
时延精度 | 2.5ns | |
测试套 | 支持 RFC2544 测试套和敏捷测试 | |
协议仿真 | — 接入协议：PPPoE、PPPoL2TP、DHCPv4/v6、L2TPv2/v3、IPv6 SLAAC — 路由协议：ISIS、OSPFv2/v3、BGP、BFD — MPLS 协议：LDP、LDP VPLS、MPLS IP VPN、EVPN MPLS — SDN 协议：PCEP — SR/SRv6：SR/SRv6 BE、SR/SRv6 TE Policy、EVPN over SRv6 — 交换协议：LACP、静态 VXLAN、EVPN VXLAN Overlay — 组播协议：IGMP、MLD、PIM | |
面板指示灯逻辑 | ー 指示灯支持指示 10GE 和 25GE 速率，GE 速率时指示灯灭 ー 出厂的测试板卡首次上电时，指示 10GE 速率 ー 测试板卡升级或重启后，指示灯状态保持不变，即与升级或重启前的状态一致 | |
