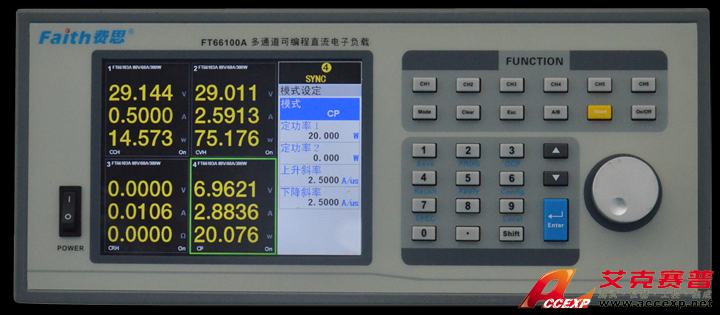

66100A多通道可编程直流电子负载

名称:电子负载

品牌:

型号:

简介:子负载适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试,其中既包含CC、CV、CR和CP等基本的测试模式,还提供了LED测试模式及动态测试功能,动态频率可达20KHz。拥有灵活的快速调用功能,能方便地调用各种已存储的参数,可显...

  • 产品介绍
概述:

FT66100A系列电子负载适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试,其中既包含CC、CV、CR和CP等基本的测试模式,还提供了LED测试模式及动态测试功能,动态频率可达20KHz。
  FT66100A系列电子负载拥有灵活的快速调用功能,能方便地调用各种已存储的参数,可显著提升流水线的工作效率。
  FT66100A系列电子负载提供过电流、过电压、过功率、过温度、电压反相,等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及硬件可编程电流及功率限制保护功能。此全方位保护确保产品的品质与可靠度。
  FT66100A系列产品提供了强大的测试功能和大屏幕人机界面,主机和模组采用一拖多的结构,非常适合组建电源测试平台。其强大的功能、优异的性能、良好的稳定性,配合费思科技强大的上位机软件,无疑是您工作中的最佳助手。
   FT66100A多通道可编程直流电子负载系列功能与特性:
  ◆恒电流、恒电压、恒电阻、恒功率和LED五种测试功能;
  ◆高达20KHz的动态测试功能,可设置上升与下降斜率,支持用户在线更改参数;
  ◆过电压/过电流/过功率/过温度/极性反接等全方位智能保护;
  ◆可在负载输入端模拟短路状态,用以测试被测设备在输入短路时的应对能力;
  ◆短路开启瞬间,负载自动增大功率保护容限;
  ◆多个模组间可设置同步模式,从容应对大电流或多输出通道设备的测试;
  ◆具备独特的电池CV充电功能;
  ◆方便实用的OCP测试功能;
  ◆具备可调硬件电流、功率限制值,可有效对被测试设备提供可靠保护;
  ◆可保存/调用100组数据,前10组数据支持快速调用功能;
  ◆10组程式可链接进行自动测试,有效提升流水线生产效率;
  ◆提供APPLY功能,可模拟容性和感性负载上电过程,还可对电池的放电过程进行测试;
  ◆电压极性显示可设置为正值(“+”)或负值(“-”);
  ◆支持两种远程接口方式:GPIB与RS232;
 ◆丰富而功能强大的SCPI命令系统,方便组建智 能化测试平台和进行二次开发;
  ◆每一模组均可保存用户配置参数,断电不丢失;
  ◆友好的人机界面和简洁的操作方式,上手容易;
  ◆支持简体中文、繁体中文和英文3种语言;
  ◆TFT彩色液晶显示屏,宽视角,高亮度,一次可显示更多内容,方便监测负载状态;
  ◆采用智能风扇控制,节约能源,降低噪音。





参数
 型号 66103A 66105A 66107A 66108A
功率 300W 300W 600W 600W
电流 60A 10A 120A 20A
电压*1 80V 500V 80V 500V
电流满量程最低电压 1V@60A 4.5V@10A 1.5V@120A 5V@20A
恒电流模式
量程 0~6A 0~60A 0~1A 0~10A 0~12A 0~120A 0~2A 0~20A
分辨率 0.1mA 1mA 0.02mA 0.2mA 0.2mA 2mA 0.04mA 0.4mA
精度 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S. 0.1%+0.1%F.S 0.1%+0.2%F.S. 0.1%+0.1%F.S. 0.1%+0.2%F.S.
恒电压模式
量程 0~16V 0~80V 0~50V 0~500V 0~16V 0~80V 0~50V 0~500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
恒功率模式*2
量程 0~300W 0~300W 0~600W 0~600W
分辨率 5mW 5mW 10mW 10mW
精度 0.5%+1%F.S.
恒电阻模式*2*3
量程 0.025Ω~100Ω(300W/16V)0.625Ω~2500Ω(300W/80V) 0.5Ω~1875Ω(50V)25Ω~93600Ω(500V) 12.5mΩ~50Ω(16V)0.3125~1250Ω(80V) 0.25~937.5Ω(50V)12.5~46.8KΩ(500V)
分辨率 16bit
精度 3%+0.4%(100Ω)3%+0.2%    (2500Ω) 3%+0.4%(1875Ω)3%+0.2% (93600Ω) 3%+0.4%(50Ω)3%+0.2% (2500Ω) 3%+0.4%(937.5Ω)3%+0.2% (46800Ω)
瞬态
T1 & T2 0.025~50ms/Res:5μs0.1~500ms/Res:25μs10~50s/Res:2.5ms
精度 1us/1ms+100ppm
斜率
电流范围 0~6A 0~60A 0~1A 0~10A 0~12A 0~120A 0~2A 0~20A
斜率 1~25mA/μs 0.01~2.5A/μs 0.16~40mA/μs 1.6~400mA/μs 2~50mA/μs 0.02~5A/μs 0.32~80mA/μs 3.2~800mA/μs
0.001A/μs 0.01A/μs 0.16mA/μs 1.6mA/μs 0.002A/μs 0.02A/μs 0.32mA/μs 3.2mA/μs
精度 (1±35%)×设定值
测量
电压测量
量程 0~16V 0~80V 0~50V 0~500V 0~16V 0~80V 0~50V 0~500V
分辨率 0.3mV 2mV 1mV 10mV 0.3mV 2mV 1mV 10mV
精度 0.05%+0.1%F.S.
电流测量
量程 0~6A 0~60A 0~1A 0~10A 0~12A 0~120A 0~2A 0~20A
分辨率 0.1mA 1mA 0.02mA 0. 2mA 0.2mA 2mA 0.04mA 0. 4mA
精度 0.05%+0.1%F.S.
功率测量
量程 0~300W 0~300W 0~600W 0~600W
分辨率 5mW 5mW 10mW 10mW
精度 1%+0.5%F.S.
短路特性
电流(CC) ≒6A ≒60A ≒1A ≒10A ≒12A ≒120A ≒2A ≒20A
电压(CV) 0V
其它特性
温漂 100ppm/℃(典型值)
重量 2.7Kg 2.7Kg 5.5Kg 5.5Kg


主机箱型号 FT66100A
模组安装位 6个
功率(加装全部模组) 1800W
通讯接口 RS232、GPIB(选配)
可选配模组型号 FT66103A、FT66105A、
电源电压 220V AC/50Hz
重量 16kg
尺寸 570(D) × 433(W) ×190(H)
操作温度范围 0°C~40°C
操作环境 室内操作设计,最大湿度90%
