鼎阳SIGLENT SDL1000X系列高性能可编程电子负载
名称：电子负载
品牌：鼎阳SIGLENT
型号：SDL1000X
简介：可编程直流电子负载是一种能控制电流、电压和电阻的仪器。它可以模拟不同的负载特性，吸收功率，从而测试电源特性。 SDL1000X/SDL1000X-E配备了3.5 英寸TFT-LCD 显示屏，拥有友好的人机交互界面和优异的性能指标，具有较...
申请服务
- 产品介绍
可编程直流电子负载是一种能控制电流、电压和电阻的仪器。它可以模拟不同的负载特性，吸收功率，从而测试电源特性。
SDL1000X/SDL1000X-E配备了3.5 英寸TFT-LCD 显示屏，拥有友好的人机交互界面和优异的性能指标，具有较高的稳定性，可广泛应用于多种要求苛刻的测试场所，如电源行业，电池行业，实验室通用测试，LED照明行业，汽车电子等多种领域。
主要特性
DC 150 V/30 A，最大总功率300 W/200 W
可调电流上升/下降速率0.001 A/μs~2.5 A/μs
四种静态/动态模式：CC/CV/CP/CR
CC动态模式：连续模式、脉冲模式、翻转模式
回读分辨率0.1 mV, 0.1 mA

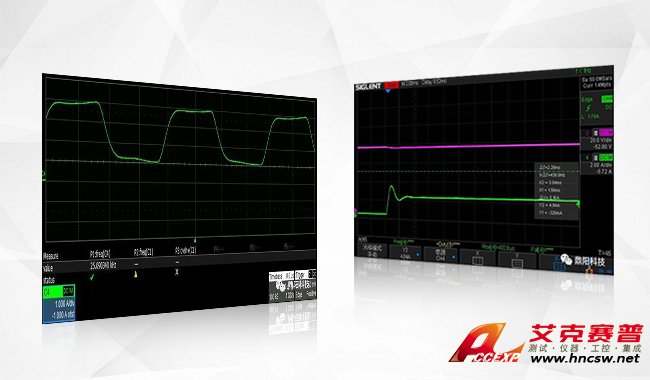

优良的动态特性，可仿真电流高速变化
动态测试功能使负载根据设定的规则在两种设定参数间进行切换，从而测试被测设备的动态特性。SDL1000X在CC动态模式下频率最高可以设置为25 kHz，配合电流探头可以高速跟踪电流变化，分析电流波形。在CV模式下可以快速稳定设置电压，从而测试出电源的快速输出能力，如果瞬时功率超过保护设定值，会进入打嗝保护状态。

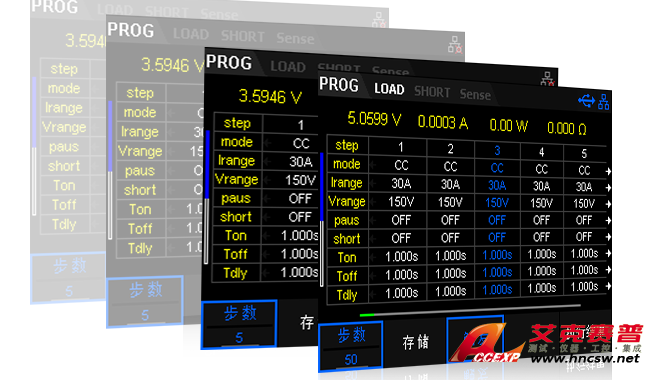

支持50步自动编程测试
Program 功能可以模拟CC、CV、CR、CP、LED五种测试。通过对列表步数、存储、触发等参数进行设定，负载可以模拟总共可以编辑10个测试文件，每个测试文件最多支持 50 步。

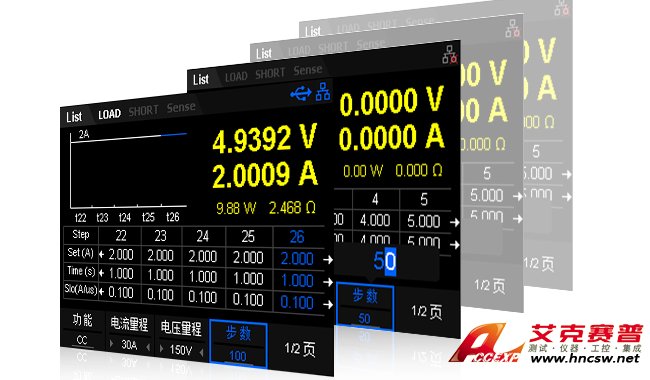

支持100步列表测试
List 功能支持负载搭建多步的，定时的，不同带载状态的测试环境。通过编辑单步的步值、脉宽和斜率，负载可以生成多种复杂的序列组合，以满足不同的测试需求。

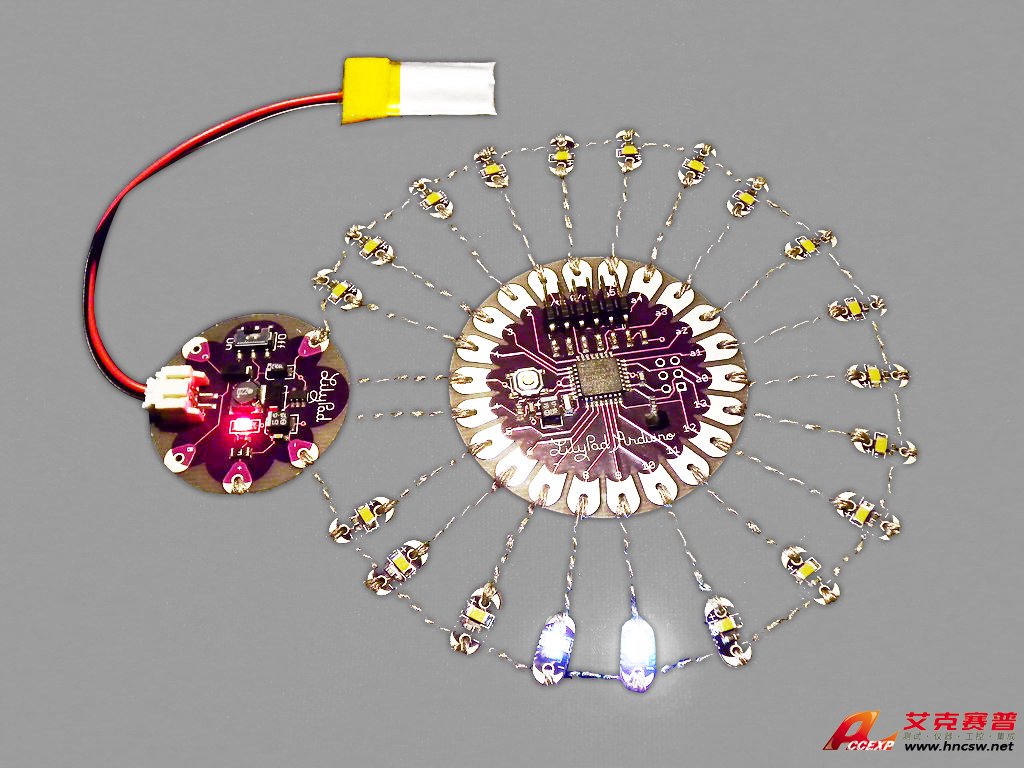

CR-LED测试功能
SDL1000X在传统CR模式的基础上，增加了二极管的导通电压设置，可以模拟真实二极管的工作状态，测得LED测试时的涟波电流。

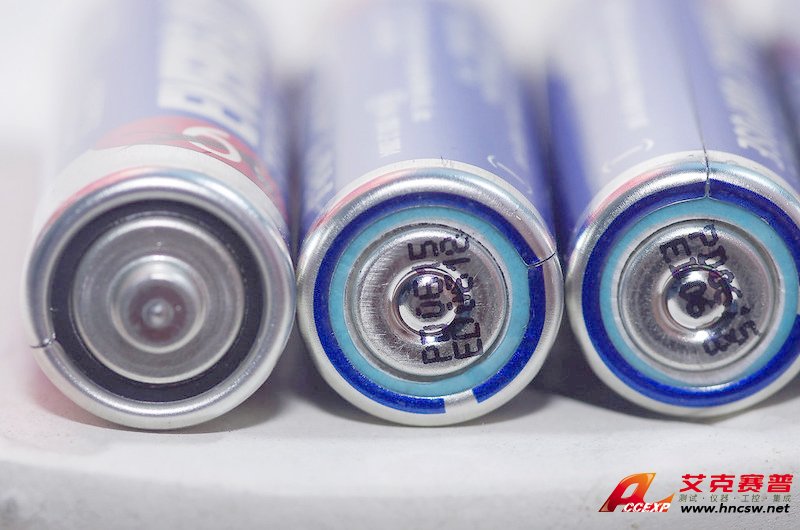

电池测试功能
Battery测试功能可以有效反映电池的可靠度及剩余寿命。使用CC、CP、CR模式，通过设置终止电压、放电容量和放电时间等终止条件，从而对电池进行放电测试。
规格参数
| 输出 | SDL1020X/X-E单通道：DC 150 V / 30 A，最大总功率200 W |
| SDL1030X/X-E单通道：DC 150 V / 30 A，最大总功率300 W | |
| 四种模式 | CC/CV/CR/CP |
| CC动态模式 | 连续模式，脉冲模式，翻转模式 |
| 最高频率 | CC动态模式：25 kHz |
| CP动态模式：12.5 kHz | |
| CV动态模式：0.5 Hz | |
| 上升/下降速率 | 0.001 A/μs~2.5 A/μs |
| 回读分辨率 | SDL1000X：0.1 mV，0.1 mA |
| SDL1000X-E：1 mV，1 mA | |
| 保护功能 | 过电压、过电流、过功率、过热、反极性保护 |
| 其他功能 | List列表操作功能、自动测试功能、电池测试功能、OCPT/OPPT测试功能、波形趋势图功能 |
| 显示 | 3.5英寸TFT液晶显示屏，可同时显示多个参数和状态 |
| 接口 | 内置RS232，USB，LAN标准通信接口； |
| 选配USB-GPIB转接模块 |
替代进口品牌
鼎阳SIGLENT SDL1000X系列高性能可编程电子负载完全可以替代进口品牌，下面是鼎阳SIGLENT产品对比进口品牌的优势
| 比较数据 | SDL1000X | 泰克 2380-120-60 |
| 输出 | 150 V /30 A /200-300 W | 120 V/ 60 A/ 250 W |
| 工作模式 | CC/CV/CP/CR | CC/CV/CP/CR |
| CV模式精确度 | ±(0.05% + 0.025%FS) | ±(0.05% + 0.025%FS) |
| CC模式精确度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.1%FS) |
| CR模式精确度 | 0.01% +0.0008 s | 0.01% +0.0008 s |
| CP模式精确度 | 0.1% + 0.1%FS | 0.2% + 0.2%FS |
| 回读分辨率 | 0.1 mV/0.1 mA | 0.1 mV/0.1 mA |
| 电流上升速率 | 0.001 A/μs~2.5 A/μs | 0.001 A/us~2.5 A/μs |
| 最大动态频率 | 25 kHz | 25 kHz |
| 保护功能 | 过压/过流/功率过载/温度过高/反向电压保护 | 过压/过流/功率过载/温度过高/反向电压保护 |
| 趋势图功能 | 支持 | 不支持 |
| 测试功能 | 短路/电池/CR-LED/OCP/CPP | 电池/CR-LED/电压上升下降时间/OCP/OPP |
| 电压/电流监控 | 支持 | 支持电流监控 |
| 补偿功能 | 支持 | 不支持 |
| List功能 | 支持 | 支持 |
| 接口 | RS232/USB device/LAN/ USB-GPIB(选配) | GPIB、USB device、RS232 |
| 屏幕 | 3.5 英寸 TFT-LCD | VFD |
| 价格 | ￥4,080 起 | $2,160 起 |
鼎阳SIGLENT SDL1000X系列高性能可编程电子负载型号
| 型号 | 可调电流上升/下降速率 | 回读分辨率 | 电压电流测试最高速率 | CC动态模式频率 | 输入范围 |
| SDL1030X | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.1 mA | 500 kHz | 25 kHz | 150 V / 30 A / 300 W |
| SDL1020X | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.1 mA | 500 kHz | 25 kHz | 150 V / 30 A / 200 W |
| SDL1030X-E | 0.001 A/μs ~ 2.5 A/μs | 0.1 mV, 0.2 mA | 500 kHz | 25 kHz | 150 V / 30 A / 300 W |
| SDL1020X-E | 0.001 A/μs ~ 2.6 A/μs | 0.1 mV, 0.3 mA | 500 kHz | 25 kHz | 150 V / 30 A / 200 W |
