中茂 Chroma 被动元件测试解决方案

时间:2015-08-13 09:31
摘要:中茂 Chroma 被动元件测试解决方案除了检测电容、电感及电阻等基本被动元件外,也可检测由这些元件组合而成或具有相近特性之各式电子零组件,前者包含各式绕线元件、通讯及电源滤波器等,后者则包含开关、连接器、导线、金属材料、介电材料、磁性材料及半导体元件等
      中茂 Chroma 被动元件测试解决方案除了检测电容、电感及电阻等基本被动元件外,也可检测由这些元件组合而成或具有相近特性之各式电子零组件,前者包含各式绕线元件、通讯及电源滤波器等,后者则包含开关、连接器、导线、金属材料、介电材料、磁性材料及半导体元件等。中茂 Chroma 被动元件测试解决方案不仅能针对这些被测物之特性做分析,对于整体应用方式如自动化生产检验、进出料检验、品保验证、研发分析等,也可进行最佳化的设计,满足客户对低成本高效率之要求。
      长沙艾克赛普仪器设备有限公司是中茂 Chroma 在华中地区授权代理商,可提供样机和相关工程师上门演示沟通,以下是长沙艾克赛普仪器设备有限公司为您介绍中茂 Chroma 被动元件测试解决方案的选型,如果您有任何问题或者需要相关资料,请随时联系:0731-84284278转801,邮箱:shawn.xiao@hncsw.net。
中茂 Chroma 被动元件测试解决方案广泛应用于各式电力电子产品的领域:
Ÿ   切换式电源供应器
Ÿ   发光二极体驱动电路
Ÿ   光伏模组与光伏逆变器
Ÿ   纯电动车、混合电动车与插电式混合电动车
被动元件测试解决方案:
Ÿ   电气特性参数量测:电感、电容、直流电阻、交流电阻、阻抗、损失因素、品质因素、漏电流、绝缘电阻等。
Ÿ   信赖性与寿命测试:直流重迭测试、功率损失测试、涟波电流测试、高频耐流测试、高频耐压测试、温升测试等。

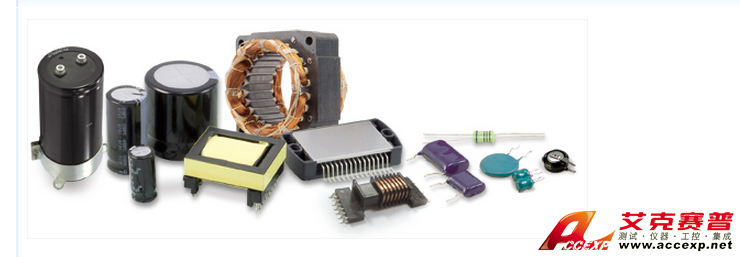

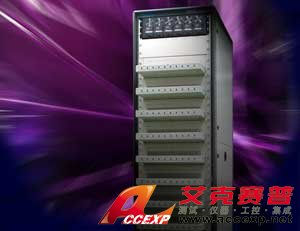

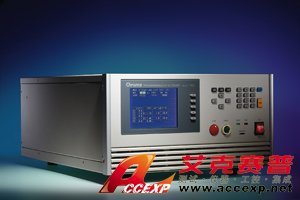

中茂 Chroma 被动元件测试解决方案 图片
待测物种类 测试解决方案
电解电容
  • 电容值、损耗因素、阻抗、等效串联电阻
  • 漏电流
  • 涟波电流测试
EMI滤波线圈
  • 电感值、漏电感、平衡、相位、圈数比、直流电阻
  • 耐压/绝缘电阻/绕线脉冲测试
X/Y电容
  • 电容值、损耗因素
  • 耐压/绝缘电阻测试
  • 电晕放电侦测
切换式电源供应器电气安规测试
  • 接地阻抗测试
  • 耐压测试
  • 绝缘电阻
  • 漏电流
塑胶薄膜电容
  • 电容值、损耗因素
  • 绝缘电阻
功率电感
  • 电感值、直流电阻
  • 耐压/绝缘电阻测试
  • 绕线脉冲测试
  • 直流重迭测试
  • 温升测试
  • 功率损失测试
陶瓷电容
  • 电容值、损耗因素
  • 耐压测试
  • 绝缘电阻
  • 高频电晕侦测
直流风扇
  • 耐压/绕线脉冲测试
  • 直流电阻
变压器
  • 电感值、漏电感、平衡、圈数比、相位、直流电阻
  • 耐压/绝缘电阻/绕线脉冲测试
  • 高频耐压测试
  •

中茂 Chroma 被动元件测试解决方案的产品选型指南:
LCR表 / 自动变压器测试系统
  • Model 11050 高频 LCR 表
  • Test frequency: 1kHz~10MHz
  • Basic accuracy: 0.1%
  • Measurement time: 15ms
  • Standard RS-232, Handler, and USB storage I/F, optional GPIB, LAN I/F

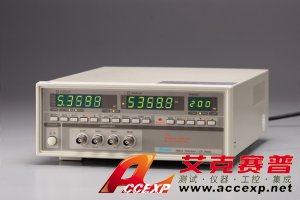

  • Model 11021/11021-L LCR表
  • 测试频率: 100, 120, 1k, 10kHz (11021) / 1k, 10k, 40k, 50kHz (11021-L)
  • 基本量测准确度 : 0.1% (11021) / 0.2% (11021-L)
  • 量测速度快: 75ms
  • Standard RS-232 I/F, optional GPIB & Handler I/F
  • Model 11022/11025 LCR表
  • 测试频率: 50, 60, 100, 120, 1k, 10k, 20k, 40k, 50k, 100kHz
  • 基本量测准确度 : 0.1%
  • 量测速度快: 21ms
  • Standard RS-232, GPIB, and Handler I/F
  • Model 1062A/1075 精密LCR表
  • 测试频率: 40Hz~200kHz, 30 steps (1061A/1062A) / 20Hz~200kHz (1075)
  • 基本量测准确度 : 0.1%
  • 量测速度快: 55ms
  • Optional GPIB & Handler I/F (1062A/1075)

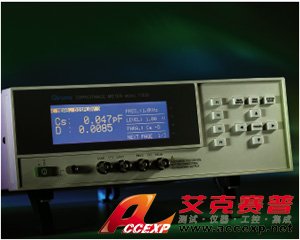

  • Model 11020 电容表
  • 测试频率: 100, 120, 1kHz
  • 基本量测准确度 : 0.1%
  • 量测速度快: 5ms
  • Standard Handler I/F
  • Model 13350 自动变压器测试器
  • 测试频率: 20Hz~200kHz
  • 基本量测准确度 : 0.1%
  • Optional fixtures for different applications: 20ch scan unit, 80ch scan box, and C.T. test fixture
  • Standard RS-232, USB storage I/F, optional LAN & USB-H I/F

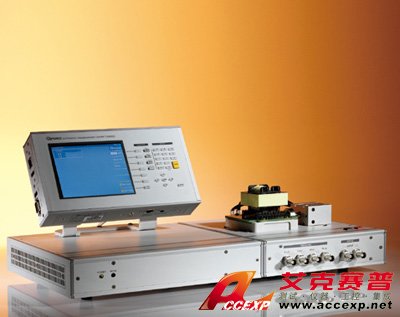

  • Model 3250/3252/3302 自动变压器测试系统/自动零件分析仪
  • 测试频率: 20Hz~200kHz (3250/3252) / 20Hz~1MHz (3302)
  • 基本量测准确度 : 0.1%
  • Optional 20ch scan box
  • Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function
  • Model 3312 通讯变压器测试系统
  • 测试频率: 20Hz~1MHz
  • 基本量测准确度 : 0.1%
  • Test items for telecommunication transformer inspection
  • Standard RS-232, Handler I/F, optional GPIB I/F only for LCR function

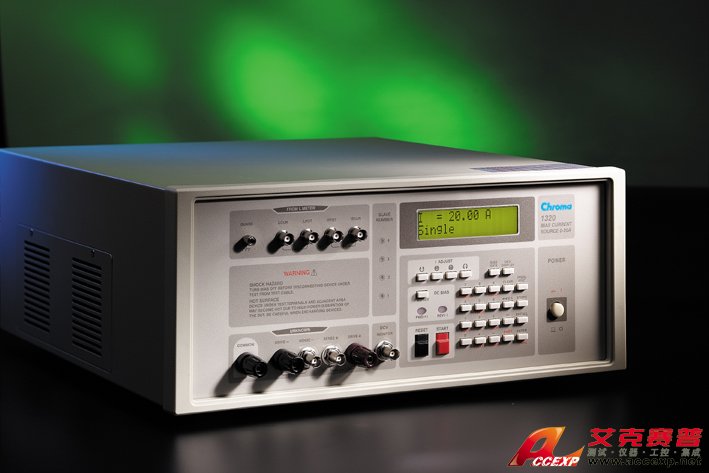

  • Model 1310/1320/1320S/1320-10A 直流重叠电流源
  • 频准响应: 20Hz~200kHz (1310) / 20Hz~1MHz (1320/1320S/1320-10A)
  • 输出功能: 0.001A~10.00A (1310/1320-10A) / 0.001A~20.00A (1320/1320S)
  • Directly controlled by LCR meter 11022/11025/3252/3302 (1320/1320S/1320-10A)
  • Standard GPIB and Handler I/F
  • Model 11300 直流重叠测试系统
  • 频准响应: 20Hz~1MHz
  • 输出功能: up to 300.0 A by 20.00 A modules
  • 输出功能 accuracy: 3%
  • Windows based software for curve analysis

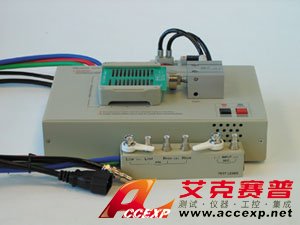

  • Model A132501 变压器自动扫描测试盒之治具选项
  • 多种尺寸可选的测试治具
电解电容测试器
  • Model 11200 电容漏电流/绝缘电阻表
  • 直流电压: 1.0V~650V / 800V
  • 充电电流: 0.5mA~500mA
  • 漏电流测试: 0.001uA~20.00mA
  • Standard RS-232 I/F, optional GPIB & Handler I/F
  • Model 11800/11801/11810 涟波电流测试器
  • 测试频率: 100, 120, 400, 1kHz (11800) / 20kHz~100kHz (11801) / 20kHz~1MHz (11810)
  • 涟波电流 & 电压: 10A, 90V & 30A, 30V (11800) / 10A, 15V (11801/11810)
  • 直流电压: 0V~500V
  • Standard RS-485 I/F
  • Model 13100 电解电容分析仪
  • C meter / leakage current meter / foil WV tester 3 in 1
  • Optional 10ch scan box
  • Windows based software for statistical analysis
  • Standard RS-232 I/F
高频交流测试器

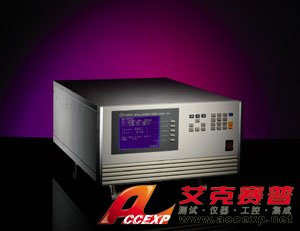

  • Model 11802/11803/11805/11890/11891 可程序高频交流测试器
  • 测试频率: 20kHz~200kHz (11802/11890/11891) / 10kHz~200kHz (11805) / 20kHz~1MHz (11803)
  • Maximum output power: 500VA (11802/11890/11891) / 800VA (11803) / 1kVA (11805)
  • Optional voltage / current step-up modules
  • Standard RS-485 I/F
毫欧姆表
  • Model 16502 毫欧姆表
  • Test signal: DC / pulsed
  • 基本量测准确度 : 0.05%
  • 量测速度快: 65ms
  • Standard RS-232 I/F, optional GPIB & Handler I/F
组件测试扫描仪

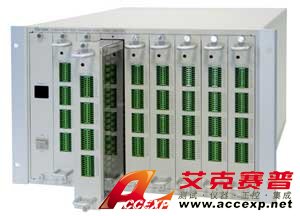

  • Model 13001 组件测试扫描仪
  • Optional 40ch scan module and slave unit
  • Support 8 slots for module plug-in, up to 320ch per unit
  • Support 8 slave unit for connecting to master unit
  • Standard RS-232, GPIB, and USB I/F
频率响应分析仪

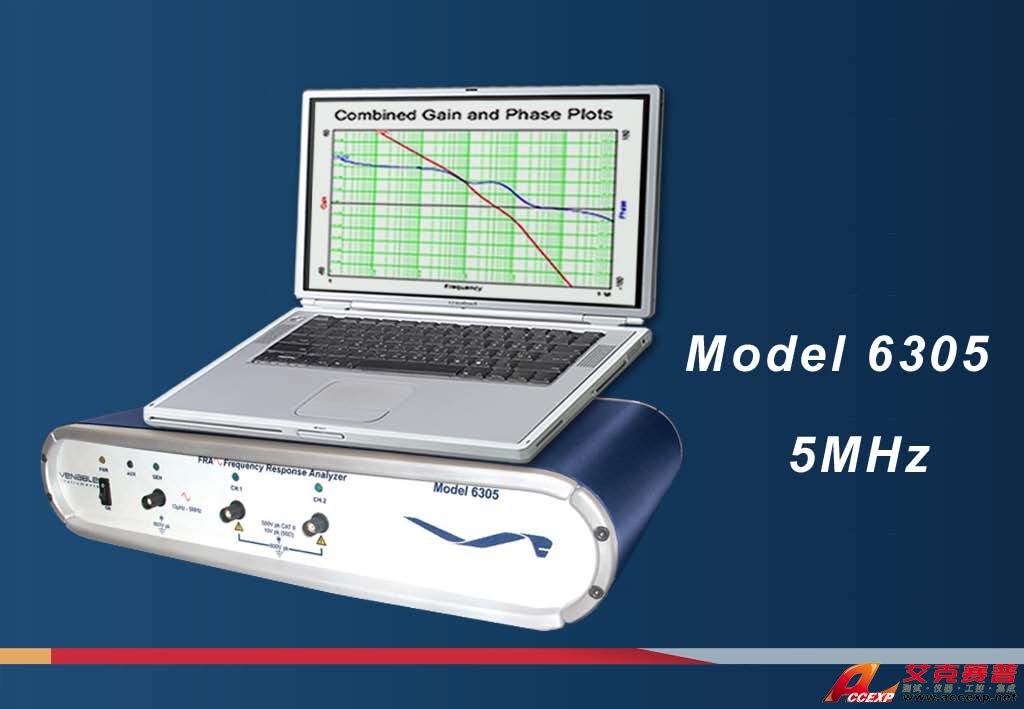

  • Model 6305 频率响应分析仪
被动元件自动测试系统

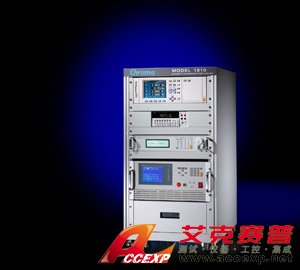

  • Model 1810 磁性组件测试系统
  • 测试频率: 20kHz~1MHz
  • Multiple modules for different voltage and current output
  • DC bias current: up to 60A
  • Windows based software for electrical characteristic analysis

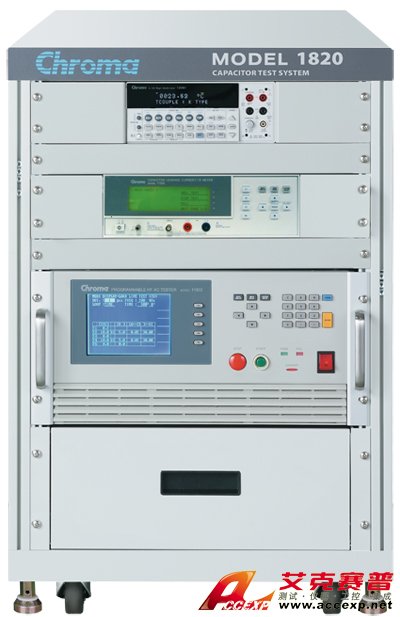

  • Model 1820 电容测试系统
  • High frequency sine wave current:10kHz~200kHz
  • DC bias voltage : 3000V max.
  • Capacitor endurance & temperature rising test
  • Capacitor withstanding current test (frequency sweep)

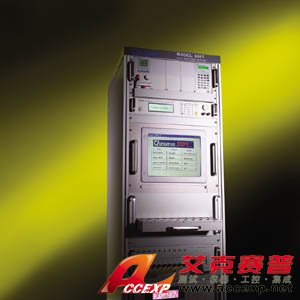

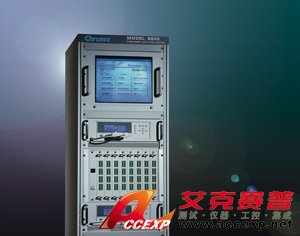

  • Model 8800 组件自动测试系统
  • Support instruments with GPIB, RS-232, or RS-485 I/F
  • Windows based software with open architecture
  • Test items and test programs editable by users
  • Comprehensive analyzing tools for report generating
  • Model 8801 电气二重层电容自动测试系统
  • Measurement function: C, IR, and ESR
  • 10ch scanner for reducing test time
  • Windows based software with open architecture
  • Model 8802 电气二重层电容漏电流监控系统
  • Modular design with 20ch leakage current monitoring boxes
  • Up to 200ch with 10 boxes per system
  • Windows based software for controlling multiple systems
  • Model 1850 series 电气二重层电容自动测试系统

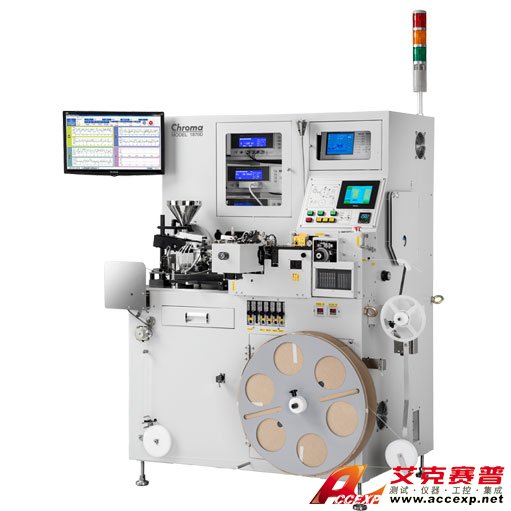

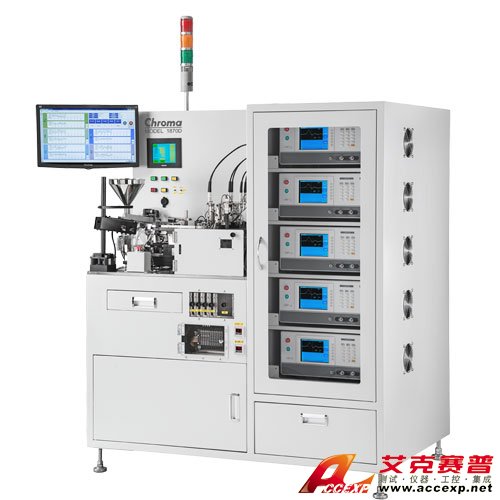

  • Model 1870D 高频电感测试包装机
  • 为因应 3C 市场对小型 Molding Power Choke 的大量需求,及对品质的高度要 求,Chroma 1870D 为这一类客户的需求,提供了快速的测试包装,及精确的品质监控。
  • Model 1871 电感层间短路自动测试系统
  • 为因应 3C 市场对小型 Molding Power Choke 的大量需求,及对品质的高度要求,Chroma 1871 为这一类客户的需求,提供了快速的层间短路自动测试,及精确的产品品质监控。
  • 5站/2站高速测试
  • 专利测试探头
  • 最高产能1,200pcs/min.
  • 多功能统计分析软体
微型晶片电感生产测试
  • Model 1870D 高频电感测试包装机
  • 为因应 3C 市场对小型 Molding Power Choke 的大量需求,及对品质的高度要 求,Chroma 1870D 为这一类客户的需求,提供了快速的测试包装,及精确的品质监控。
  • Model 1871 电感层间短路自动测试系统
  • 为因应 3C 市场对小型 Molding Power Choke 的大量需求,及对品质的高度要求,Chroma 1871 为这一类客户的需求,提供了快速的层间短路自动测试,及精确的产品品质监控。
  • 5站/2站高速测试
  • 专利测试探头
  • 最高产能1,200pcs/min.
  • 多功能统计分析软体
  • Model 11050 高频 LCR 表
  • Test frequency: 1kHz~10MHz
  • Basic accuracy: 0.1%
  • Measurement time: 15ms
  • Standard RS-232, Handler, and USB storage I/F, optional GPIB, LAN I/F

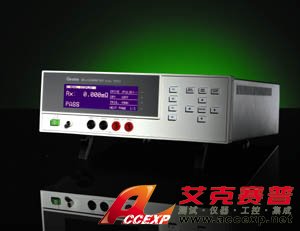

  • Model 16502 毫欧姆表
  • Test signal: DC / pulsed
  • 基本量测准确度 : 0.05%
  • 量测速度快: 65ms
  • Standard RS-232 I/F, optional GPIB & Handler I/F

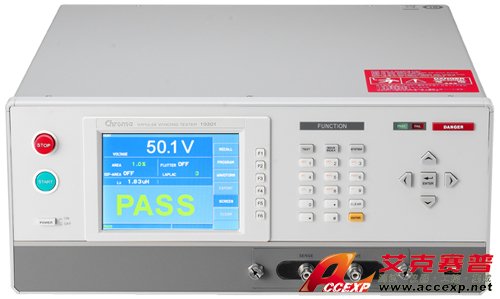

  • Model 19301A 绕线元件脉冲测试器
  • Wide range inductance test application(0.1uH~100uH).
  • Impulse Winding Test high sampling rate(200MHz).
  • Contact check & test voltage compensation by measured inductance.
  • B.D.V function(BreakDown Voltage test)

如果您有任何问题,请跟我们联系!
