中茂 Chroma 光伏/逆变器测试及自动化解决方案

时间:2015-08-13 09:30
摘要:中茂 Chroma 光伏/逆变器测试及自动化解决方案主要针对光伏电池(Cell)段及模块(Module)段制程的检测需求,开发各种不同的测试机台与检测设备。中茂 Chroma 光伏/逆变器测试及自动化解决方案I-V测试器可量测电池的转换效率,依据不同转换效率先行区分,再藉由自动光学
      中茂 Chroma 光伏/逆变器测试及自动化解决方案主要针对光伏电池(Cell)段及模块(Module)段制程的检测需求,开发各种不同的测试机台与检测设备。中茂 Chroma 光伏/逆变器测试及自动化解决方案I-V测试器可量测电池的转换效率,依据不同转换效率先行区分,再藉由自动光学检测,判定电池颜色及正反面印刷瑕疵,最后透过光伏电池分类机进行筛选分类(Sorting)。此外,在光伏发电系统中,光伏逆变器(PV Inverter) 会把太阳能电池的直流电转成交流电回到电网,并控制电流的大小,让系统能运作在最大功率的状态。中茂 Chroma 光伏/逆变器测试及自动化解决方案的直流电源供应器62150H-600S可做为"光伏电池板模拟器" (Solar Array Simulator), 对PV Inverter输入端进行最大功率追踪(MPPT)及效率等参数测试, 输出端可搭配交流电源或交流负载, 可仿真电网或测试输出特性。另外, 中茂 Chroma 光伏/逆变器测试及自动化解决方案整合各单机仪器为Model 8000自动测试系统, 来进行完整的自动化测试,可对法规UL1741及IEEE1547.1做电气验证,应用在研发或生产线, 以确保其质量。
      长沙艾克赛普仪器设备有限公司是中茂 Chroma 在华中地区授权代理商,可提供样机和相关工程师上门演示沟通,以下是长沙艾克赛普仪器设备有限公司为您介绍中茂 Chroma 光伏/逆变器测试及自动化解决方案的选型,如果您有任何问题或者需要相关资料,请随时联系:0731-84284278转801,邮箱:shawn.xiao@hncsw.net。

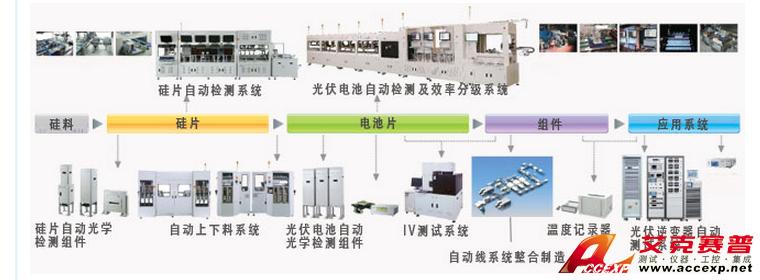

中茂 Chroma 光伏/逆变器测试及自动化解决方案 图片
中茂 Chroma 光伏/逆变器测试及自动化解决方案的分类系统:

  • Model 3710-HS 光伏芯片检测系统
  • 整合了2D 几何计算、表面瑕疵、微裂隙检查、锯痕检查等光学检测功能,并依客户需求制定Thickness检查及Lifetime测试,是一套可针对使用者全方位客制化的太阳能晶片检测系统。
  • 适用于 5 吋及 6 吋太阳能晶片
  • 高产能及 0.2% 以下之低破片率
  • 2D 几何计算检测

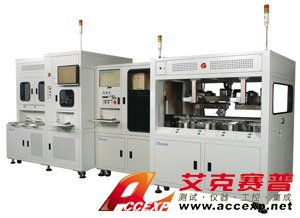

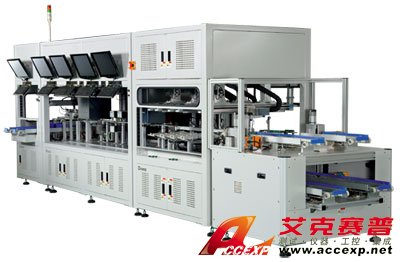

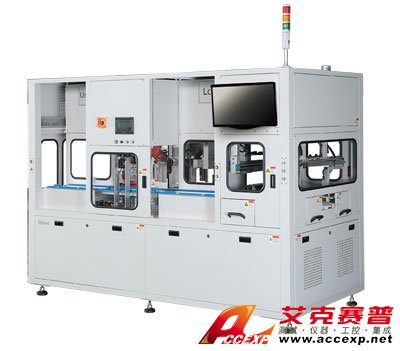

  • Model 3720 光伏电池自动分检系统
  • Chroma 3720 太阳能电池自动分检系统,整合了Chroma 58301 c-Si 太阳能电池测试系统,是一套具备高产能、极低破损率、可完全由使用者配置的太阳能电池测试分类机。
  • 高产能 - UPH : 1,500
  • 低破损率 : ≦0.2%
  • 分检类别 : 自动和手动

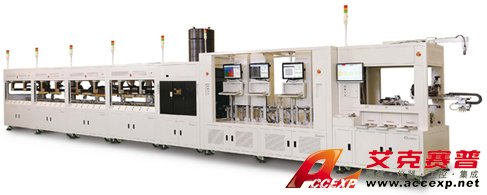

  • Model 3730 光伏电池自动检测及效率分级系统
  • Chroma 3730太阳能电池自动检测及效率分级系统在太阳能后段制程是部理想的设备。
  • 适用于5吋及6吋单晶和多晶太阳能电池
  • 高产能且可降低人为导致的破片,低破损率 : ≦0.2%
  • 入料端可直接自动取放前制程烧结炉完成后的电池片
自动上下料传送系统

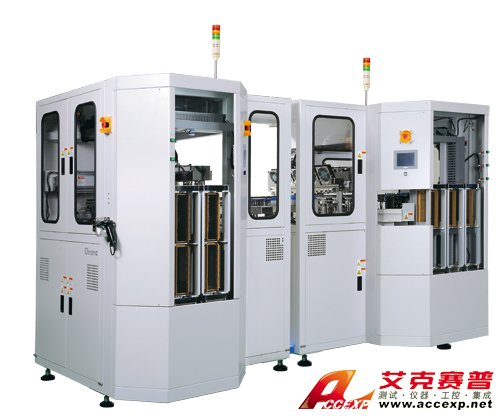

  • Model 3772 光伏芯片化学气象沉积制程上下货系统
  • 致茂可提供自动化上下晶片的传输设备,并以破片率小于0.1%,高产量和低成本的特性来满足客户对常压化学气象沉积制程功能要求。
  • 破片率:< 0.1%
  • 产量:> 2400 pcs/hr
  • 上货载具:Cassette
  • 下货载具:Cassette
  • Model 3775 光伏芯片扩散制程上下货及检测系统
  • 致茂在扩散过程中提供的载具传输设备,低破片率,高产量和低成本可满足客户的扩散制程功能要求。
  • 低破片率
  • 高产量
  • 机器人传送取放
c-Si光伏电池测试系统

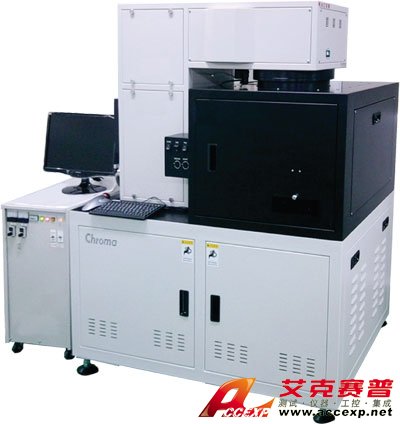

  • Model 58301 c-Si光伏电池片测试系统
  • 适用于研发和生产线制程应用,透过备配的WacomR AAA+ 级日光模拟光源,完整的光谱匹配、 温度修正技巧和探针系统,可达到最高的重复测试率,并符合客户所要求最高标准的量测精准度。
自动光学检测系统
  • Model 7200 series 光伏电池片与硅片自动化检测系统
  • Chroma 7200系列就是为了可以检测所有产线上生产的硅晶圆以及电池片的瑕疵所设计的。

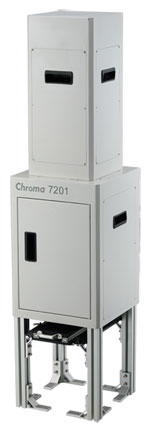

  • Model 7201 光伏硅片外观暨表面脏污检测机
  • 光伏硅片外观暨表面脏污检测
  • RGB LED光源频闪式设计
  • 高速检测

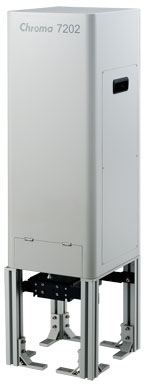

  • Model 7202 光伏硅片品质检测机
  • 硅片品质检测
  • 精准计算类单晶晶格比例
  • 孔洞与缺角检测

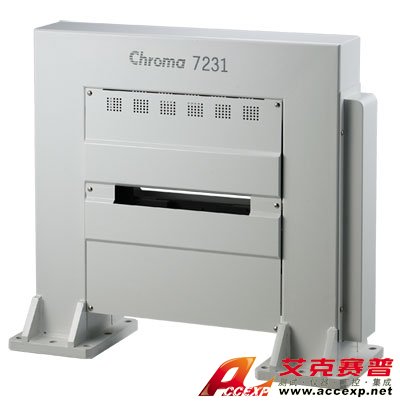

  • Model 7231 光伏硅片线锯痕检测机
  • 光伏硅片线锯痕检测
  • 符合EN-50513 2009的检测手法
  • 高度可靠的检测结果
  • Model 7211-D 光伏电池片颜色分选机
  • 光伏电池片颜色分选
  • 最接近人眼视觉效果的CIELAB色彩空间检测原理
  • 无上限的分色类别设定

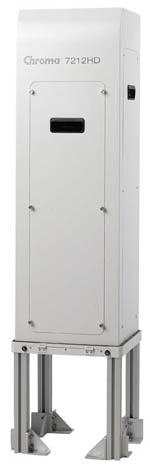

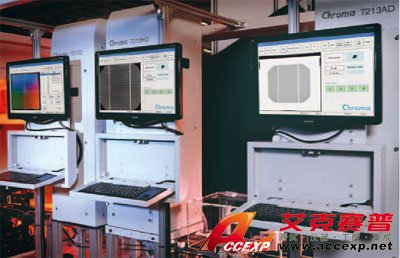

  • Model 7212-HS 光伏电池片正面印刷暨表面脏污检测机
  • 光伏电池片正面印刷暨表面脏污检测
  • 可检测到最细微36um/pixel的网印Finger线
  • 可安装于前端网版印刷制程或者后端出货分类制程
  • Model 7213-AD 光伏电池片背面印刷暨表面脏污检测机
  • 光伏电池片背面印刷暨表面脏污检测
  • V型缺角以及剥落类型的瑕疵检测
  • 可安装于前端网版印刷制程或者后端出货分类制程
  • Model 7214-D 光伏电池片抗反射层镀膜检测机
  • 抗反射层镀膜检测
  • 瑕疵与镀膜不均匀的检测
  • 可安装于前端PECVD制程之后或者安装于网版印刷制程之前
致冷芯片控制器

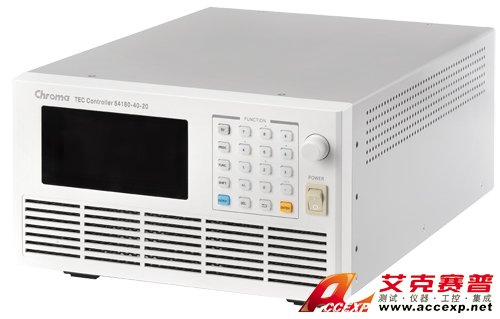

  • Model 54100 series 致冷芯片温度控制器
  • Temperature reading and setting range -70℃ to 250℃
  • 0.01℃ resolution and 0.3℃ absolute accuracy
  • 1 hour stability ±0.01℃
  • Long term stability ±0.05℃ with PID control
温度记录器

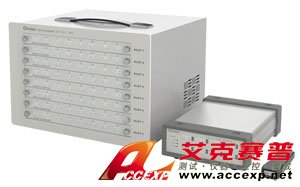

  • Model 51101/51101C series 温度/多功能记录器
  • 1000VDC channel to channel isolation
  • 0.5℃ accuracy and 0.01℃ resolution
光伏逆变器测试解决方案

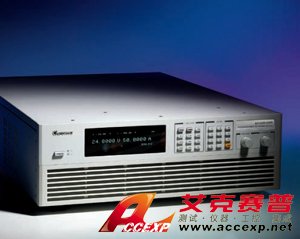

  • Model 62000H-S series 可程控直流电源 (具有太阳能电池阵列仿真功能)
  • 功率范围: 2kW/5kW/10kW/15kW, 最大功率可达1MW
  • 具高速响应于I-V模拟
  • 内建标准EN50530/Sandia/CGC-GF004/NB-T32004动态MPPT测试项目
  • 可输入实际天候参数照度及温度模拟一日、一周…等I-V模拟
  • 可支援控制6台太阳电池电源于多通道MPPT测试
  • 可模拟太阳面板遮罩下 I-V 曲线(可达4096点)

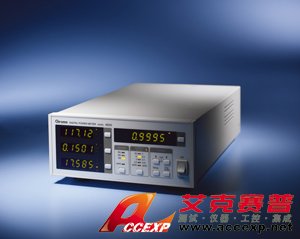

  • Model 66200 series 数位式功率表
  • Ideal for Energy Star & High Precision Power Measurement
  • Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
  • Support inrush current and energy measurement (66202)
  • Voltage and current harmonics measurement up to 50 orders

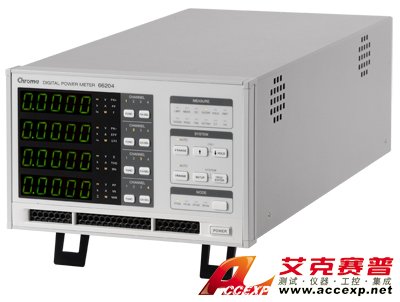

  • Model 66203/66204 数位式功率表
  • Support power measurement for various wiring mode (1P2W/1P3W/3P3W/3P4W)
  • Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
  • Voltage range: 15V ~ 600V / Current range: 5mA ~ 20A
  • Support external shunt and CT for high current measurement

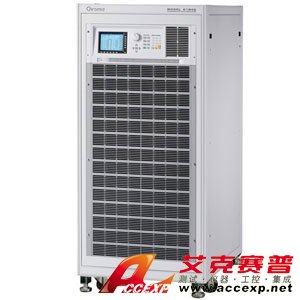

  • Model 61800 series 回收式电网模拟电源
  • 输出功率: 30kVA ~ 60kVA
  • Three phase output voltage 0 ~ 300V/30Hz ~ 100Hz
  • Full 4-quadrant with regenerative capability
  • Capable of Power Line Distortion simulation

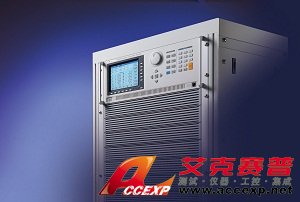

  • Model 61500 series 可编程交流电源
  • 输出功率: 500VA ~ 18kVA
  • Capable of Power Line Distortion simulation
  • Harmonics and inter-harmonics waveform function
  • Meet IEC 61000-3-2/3-3/4-11/4-13/4-14/4-28 test requirements

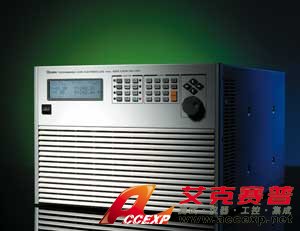

  • Model 63800 series 可编程交/直流电子负载
  • 功率范围:1800W、3600W、4500W
  • 并联/三相控制(仅AC模式)
  • 交流负载:一般负载模式与整流性负载模式
  • 直流负载:定电流、定电阻、定电压、定功率模式

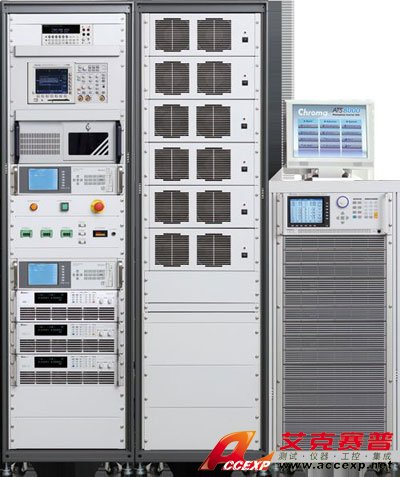

  • Model 8000 光伏逆变器自动测试系统
  • 光伏逆变器的自动测试系统,提供符合各法规的标准测试项目,并提供自行编辑测试项目的功能。
  • RD研发与生产线上的光伏逆变器测试
  • 具备符合法规的测试命令以及标准测试项目
  • 可随各种测试需求,自行编辑测试项目

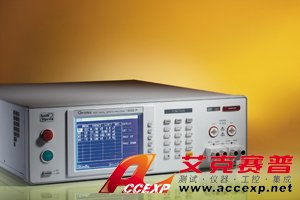

  • Model 19032/19032-P 电气安规综合测试仪
  • 全功能电气安规分析仪
  • 五合一安规综合测试(交流耐压/直流耐压/绝缘电阻/接地电阻/动态泄漏电流)
  • 500VA 输出
  • 接地连接(40A)
  • 符合各项法规的人体模拟电路
  • Open / Short Check侦测(OSC)
  • GFI人体保护电路
  • 动态泄漏电流扫描装置
