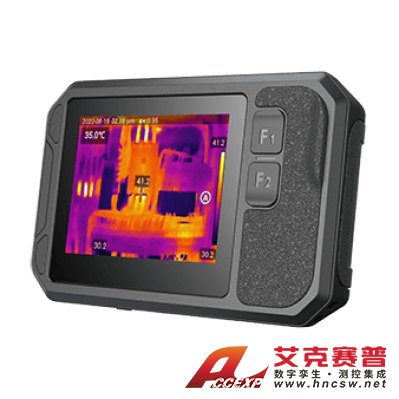

高德智感 口袋红外声波成像仪 PF210
名称：红外热像仪
品牌：高德智感
型号：PF210
简介：PF210口袋红外热像仪PF系列口袋红外热像仪，是一款专业的预防性维护工具，通过非接触式测温，能够快速发现电气设备的隐蔽问题。它配备了256x192红外探测器、500W像素可见光摄像头和3.5英寸LCD触摸屏，图像清晰，操控便捷，并可通过W...
申请服务
- 产品介绍
PF210口袋红外热像仪PF系列口袋红外热像仪，是一款专业的预防性维护工具，通过非接触式测温，能够快速发现电气设备的隐蔽问题。它配备了256x192红外探测器、500W像素可见光摄像头和3.5英寸LCD触摸屏，图像清晰，操控便捷，并可通过WIFI及时向团队或客户通报诊断结果。
256x192红外分辨率
12μm像元尺寸
56°±2°视场角
NETD ≤ 45mk
清晰 隐患秒现
自研晶圆级封装红外模组256×192分辨率，搭配全新一代降噪算法优化画质，更出色的成像体验。
直观 温度数据实时呈现
四种图像模式下，均可自动呈现全屏最高温、最低温、中心点温度
简单 像手机一样搜索
可输入中/英文关键词检索，直达功能设置入口，帮助检测工作更加轻松高效。
随心 自定义按键功能
两大实体按键均支持自定义功能，更具个性化的操作体验，更符合您的检测习惯。
快捷 图片即拍即查
拍照时，图片瞬间保存。界面右上角即刻显示缩略图，轻触即可回看图片，隐患速查。
高效 激光加持
激光指示
可辅助快速定位目标位置，精准地检测激光点处目标的温度
激光测距
可精准测量目标距离（最远8m），支持智能测算矩形分析对象面积
解决方案
红外热成像在智能制造行业中的应用
在食品包装、汽车制造、半导体及电子制造等应用领域，红外热成像持续监控，检测出热的分布不规则问题，用于改善生产效率。红外热成像作为一种远距离非接触式温度测量技术，可广泛应用于智能制造过程，是生产过程中检测、控制的关键。
包装箱热熔胶检测
在食品包装应用领域，红外热成像持续监控，检测出热的分布不规则问题，分析判断涂胶的有无，用于改善生产效率。
卡车悬架震动测试
对卡车做整体的震动疲劳耐久试验，尤其关注板簧弹性元件的耐久性测试。在震动过程中，板簧有明显的温升，可以通过红外热像仪监测整个测试过程，得到整个过程的温升趋势。
光纤熔接温度监测
在整个熔接过程中对熔接点实时测温，温度达到设定值如焊剂熔点温度后输出信号，熔接设备停止升温，配合光学成像系统确认焊剂熔化和熔接情况。
PCBA检测
利用红外探测PCBA上每个电子元器件产生的热信号及温度分布图像与预定义的标准是否完全对应，可以作为检测PCBA质量的一种简单和高度自动化的方法，来检测微小元器件的缺陷，保证PCBA电气性能正常，合格入库。
红外热成像在机械电气的行业应用
设备运维过程中，经常需要进行预防性维修工程，以保障设备的正常使用寿命。红外热像仪作为温度测量和测试工具，有助于优化生产过程和监测质量控制过程，可以检测和排除机械设备和电气及动力系统故障。
机械设备
机械设备种类繁多，如泵、流程阀门、存储罐、输油管路、传输带等，当机械设备运行时，因受力不均或负载过重时，容易造成设备损坏，影响设备使用寿命，红外热成像仪可以快速查看设备运行过程中温度变化，从而预防性判断设备运行状态，及时排查机械设备潜在故障。
电气设备
几乎所有电气设备在发生故障之前，温度都会随之升高，红外热像仪能够正确引导预防性维护专家，发现接头松动或接触不良，不平衡负荷，过载，过热等隐患，对电气或设备的运转情况进行准确判断。
动力设备
动力设备如蒸汽锅炉、蒸汽机、发电机、柴油机等，在设备运行工作中，因动能与电能负荷不均时，容易造成动力设备损坏，影响使用寿命，红外热成像测温仪可以快速呈现动力设备运行状态，及时检测和排查动力系统故障问题。
媒体库
技术参数
Model | PF210 |
图像和光学 | |
探测器类型 | 非制冷氧化钒, 7.5~14μm |
红外分辨率 | 256*192@12μm |
| NETD | 45mK |
红外帧频 | 25Hz/9Hz |
焦距 | 3.2mm |
视场角 | 56°×48° |
空间分辨率 | 3.75mrad |
最小成像距离 | 0.3m |
距离系数比 | 266:1 |
对焦方式 | 免调焦 |
对焦方式 | 免调焦 |
| 数字变倍 | 1.1x~8x |
测量与分析 | |
测温范围 | 支持自动切档: -20°C~150°C, 0°C~550°C |
测温精度 | ±2°C或±2%, 取大值 |
分析对象 | 中心点, 固定测温区域三选一 (小/中/大) |
温度阈值报警 | 支持图像和闪光灯报警 |
| 其他 | 支持温度特征面积测量 |
图像显示 | |
显示屏 | 3.5英寸LCD触摸屏 |
图像模式 | IR, VIS, MIF, PIP |
调色板 | 6条: 白热, 黑热, 铁红, 热铁, 彩虹, 北极 |
图像调节 | Level Span模式: 自动, 半自动, 手动 |
数码相机 | 5MP |
功能 | |
激光 | 激光 (指示/测距) |
拍摄 | 支持拍照 |
| 云服务 | 支持 |
其他 | 自定义实体按键×2 |
存储与传输 | |
存储介质 | 内置16G |
图片存储 | Jpg格式 (带温度数据) |
对外接口 | Type-C, 三脚架接口 |
WIFI | 支持 |
电源系统 | |
电池类型 | 内置可充电锂电池 |
电池工作时间 | 4小时 |
环境参数 | |
工作温度 | -10°C~50°C |
防护等级 | IP54 |
跌落 | 1m跌落 |
物理参数 | |
硬件模块 | 照明灯 |
重量 | 296g |
尺寸 | 138×89×34mm |
配套软件 | PC端:ThermoTools; 手机端:FocusIR (iOS/Android) |
标准配置 | 主机, 腕带, 防护包, 快速操作指南, 电源适配器, USB Type-C数据线, 资料下载卡, 质保卡 |
选配件 | 三脚架 |
* 以上数据均为实验室特定测试环境下所得，但是受外部环境多重因素影响，您的测试结果可能有所不同。所有产品信息均以实物为准。制造商保留更改技术规格的权利，恕不另行通知或承担任何责任。
