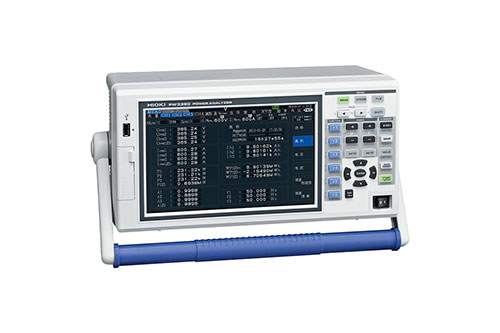

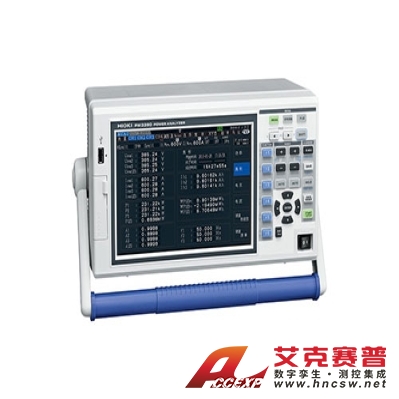

日置HIOKI PW3390 功率分析仪
名称：其他仪器与工具
品牌：日置HIOKI
型号：PW3390
简介：HIOKI这次发售了功率分析仪PW3390。新产品PW3390超过上一代产品3390，实现了业界最高界别的功率基本精度±0.09%，可以进行高精度的功率分析。此外，测量频带扩大至200kHz，而且还新增了相位补偿功能。 这次发...
申请服务
- 产品介绍
HIOKI这次发售了功率分析仪PW3390。新产品PW3390超过上一代产品3390，实现了业界最高界别的功率基本精度±0.09%，可以进行高精度的功率分析。此外，测量频带扩大至200kHz，而且还新增了相位补偿功能。
这次发售的PW3390在节能/新能源相关的电气设备的开发、生产、维护管理等方面将作出巨大贡献。
开发的背景
现在，太阳能面板、电动汽车、马达、变频器等节能/新能源相关的电气设备的需求前所未有的高涨。在开发这类电气设备时，需要改善以0.1%为单位的能源的转换效率。
改善方案例如电动汽车（EV）和混动汽车（HEV）的马达分析等。EV/HEV是由电池驱动马达，同时通过变频器有效的控制马达。这时，分别测量电池和变频器之间，以及变频器和马达之间的功率，并通过比较分析两者功率情况，能够掌握能源转换效率。此外，对于测量用于太阳能发电的功率调节器的转换效率的需求也日益增长。
进行这类测量时，正因为有高精度，宽频带的要求，所以开发了兼备这些必要要素的功率计。
节能、新能源领域的电气设备开发、生产、维护管理
电池、马达、变频器、太阳能面板、功率控制器、电动汽车、空调等
PW3390的特点
1.实现功率基本精度±0.09%
这次发售的PW3390实现了业界最高界别的功率基本精度±0.09%。上一代机型3390的功率基本精度是±0.1%，因此可以进行更高精度的功率测量。对于改善能源转换效率方面，需要0.1%为单位的高精度测量，而这款新产品也能满足。
2.测量频带扩大至200kHz
上一代机型3390的测量频带是150kHz，而PW3390扩大至了200kHz。
3.新增相位补偿功能
为了掌握能源效率转换的情况，需要测量变频器输出的功率。在此功率测量中，由于电流传感器的相位影响造成高频，会出现实际数值和测量值误差较大的问题。
PW3390中采用了通过虚拟采样进行相位补偿的全新技术。因此，能大幅降低导致相位误差的测量误差，更加准确的进行变频器输出的功率测量。
4.提供丰富的电流传感器。最大可测量AC/DC4000A※
PW3390可以和17种不同的电流传感器，如高精度的闭口型、钳型和直接连接型等组合使用。能够满足开发现场和现场维护管理等各种测量需求。
和去年发售的传感器单元CT9557组合，可以高精度测量如兆瓦级别的大规模发电设备中的多条线路的大电流（※通过使用传感器单元CT9557和AC/DC电流传感器CT6865-05或AC/DC电流探头CT6846-05，可以使用4条配线测量最大AC/DC4000A）。
