安捷伦 L4490A 2U射频/微波转换平台

名称:其他仪器与工具

品牌:

型号:

简介:安捷伦 L4490A 2U射频/微波转换平台主要特性与技术指标 灵活的安装途径确保更牢固地安装开关,从而成为可靠的转换系统 包括3D模型,用于帮助布置射频电缆和文档 用于快速设置、故障诊断和维护的图形网络界面 轻松地连接和控制所有最常用的微...

  • 产品介绍

安捷伦 L4490A 2U射频/微波转换平台主要特性与技术指标 •灵活的安装途径确保更牢固地安装开关,从而成为可靠的转换系统
L4490A
•包括3D模型,用于帮助布置射频电缆和文档
•用于快速设置、故障诊断和维护的图形网络界面
•轻松地连接和控制所有最常用的微波开关和衰减器
•使用开关验证、序列和继电器计数器进行有效的开关管理
•支持大部分常见编程环境的软件驱动程序
•LXI标准包括网络界面和内置以太网连接
描述
Agilent L4490A射频转换平台提供转换驱动控制,以及安装所有最常用的开关和衰减器的空间。它标配了集成在机箱中的64个线圈驱动,并可在配有预钻孔的底板上安装开关、衰减器和其他信号调节元器件。
配电板可以提供适当的功率,还能通过直接连到开关的标准排线来控制信号。开关序列、验证、继电器计数和图形网络界面等诸多特性,能够确保快速设置,帮助减少故障诊断和维修时间。
射频转换平台带有标准机架安装套件、LAN和GPIB连通性、图形网络界面以及适于常用编程环境的软件驱动程序,因此它可以轻松地集成到测试环境中。

选件与附件
L4490A-004 Add 16 bit Digital IO and 28 bits of relay drive lines  US$ 251
L4490A-AXA Standard rackmount flange kit  US$ 63
L4490A-AXB Standard rackmount kit with handles  US$ 165
Y1150A Distribution Board for 8 (N181x SPDT Switches)  US$ 96
Y1151A Distribution board for 2 (87104x/106x L7x0xx multiport or 87406B) matrix switches  US$ 69
Y1152A Distribution Board for 87204/206x or 87606B Switch and 2 (N181x Switches)  US$ 96
Y1153A Distribution board for 2 (84904/5/6/7/8 or 8494/5/6) step attenuators  US$ 121
Y1154A Distribution board for 2 (87222, L7222C) transfer switches and 6 (N181x SPDT switches)  US$ 69
Y1155A Distribution Board with Screw Terminals for Driving 16 Switch Coils  US$ 79
Y1156A Diagnostics board for L449xA, 34945A and L4445A uW Switch Drivers  US$ 227
Y1171A Mounting bracket and ribbon cable for qty 5 N1810 Series Switches in the L4490A  US$ 250
Y1172A Mounting bracket and ribbon cable for qty 5 Multiport Series Switches in the L4490A/91A  US$ 250
Y1173A Mounting bracket and ribbon cable for qty 6 transfer Switches in the L4490A/91A (3 brackets and 6 cables)  US$ 250
Y1174A Mounting bracket and ribbon cable for qty 5 849xx Series attenuators in the L4490A/91A  US$ 250
Y1175A Mounting bracket for qty 5 8490 Series attenuators or 876x switches in the L4490/91A  US$ 250
保修、校准和维修
R-51B-001-5C Return to Agilent Warranty - 5 years

性能特性
● 灵活和容易的可配置开关安装系统,
适用于稳定和可靠的信号路由
● 提供3D 模型帮助加速射频电缆布局
和文档开发
● 适用于快速设置、查错和支持的图形
网络界面
● 易于连接和控制所有最通用微波开关
和衰减器
● 可扩展至128 个线圈驱动器
● 配有开关验证、序列和开关吸合次数
计数器的有效开关管理功能
● 适用于最通用编程环境的软件驱动
程序
● 符合LXI 标准,包括网络接口和内置
的以太网连通性

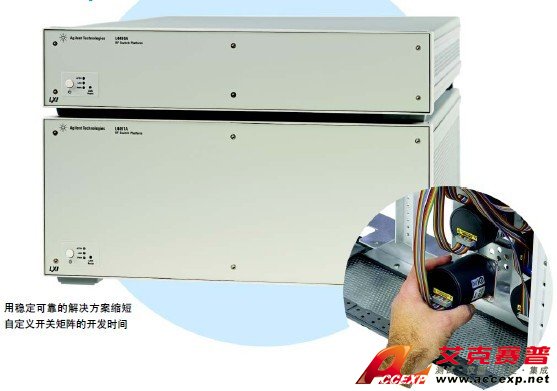

用稳定可靠的解决方案缩短
自定义开关矩阵的开发时间
Agilent L4490A/91A 射频开关平台
简化您定义和建造定制开关矩阵的时间。
工程师常处于降低成本和使产品更快进
入市场的压力下,L4490A/91A提供的正
确工具容易地定义和建造定制开关矩阵,
减少您的设计时间— 并且毫不影响信
号完整性。此外,稳定的设计使您对系
统可靠性和长寿命充满信心。
由于有标准上架套件,LAN和GPIB
接口,移至“软件驱动程序”之前图形
用户界面和软件驱动程序,因此定制
的开关矩阵能容易地集成至您的测试
环境。
对于要为国防/ 航空航天和无线测
试应用测试移动无线电、手机、基站、无
线电元件和其它无线设备的研发和制造工
程师来说,这是一种理想的平台。此外,
由于所支持的众多开关能够达到50GHz
的频率,因此您的投资也能适应许多新
出现的无线标准,如WiMAXTM,LTE和
UMB。
在您的独特设计中,用多路开关、
阻塞及非阻塞开关矩阵、或两者的组合
完成符合您特殊需要的信号调整。
有充裕空间安放开关和其它元件
的两种平台
2U 和4U 高度的开关平台为您提
供满足独特需要的灵活性和适应未来项
目的可扩展性。两种平台都有已装入机
箱的标配64 个线圈驱动和用于扩展的
选件。
2U 版平台使用已预先钻好孔的底
板,您能用可选的支架套件安装8 个多
端口开关或器件的组合,见图1 所示。
4U 版平台有独特的开关安装系统,
通过精心的设计保证所有元件的可靠安
装,实现让您放心的高精度和可重复的
射频连接。
4U 开关安装系统包括用可选支架
套件垂直安装开关和衰减器的标配托
板。所有器件的射频信号都可靠地在上
方连接,从而使您获得符合特定要求的
紧凑而灵活的解决方案。
开关的安装托板能够放置和控制
48个SPDT开关或16个多端口开关,或
是它们和其它器件的组合。注意某些复
杂配置可能要求600mA 以上的静态电
流。详细信息见技术指标部分的静态电
流计算。仪器后面板上的另一托板可用
于安装其它元件,见图2。可选的前面
板上有安装8 个多端口开关的位置。
4U 平台的后面板还为用户预留安
装冷却用风扇的位置。
平台设计也便于用户的制造、自定
义和维修。您能容易地拆下上盖板、下
盖板和前后面板。也可按您的特殊需要
自行制作前后面板,您也可订购能安装
8 个多端口开关的可选前面板。
前后面板都能按您的独特需要自行
定义。您可在面板上为要安装的射频接
头、LED和其它信号路由元件钻孔或冲
孔。见图3。
电缆和连接器可通过安捷伦公
司,或通过订货信息中列出的第三方
供货商购买。
2
用于安装RF 开关和
其它元件的已钻孔底板
开关驱动控制器
在这里放4 块配线板,
从而能容易地控制开关和衰减器
图1. L4490A RF 开关平台
电源和LED状态指示可定制的双层前面板
可拆卸后面板用于安装RF 接头LAN 和GPIB 控制口
3
耐用的开关/
衰减器安装位置
电源和LED 状态指示
可定制的双层前面板
(或选择带有8 个多端口
开关安装孔的001 选件)
为更灵活地安装元件,
可拆下前两组开关
用于RF 连接的自制后面板
图 2. L4491A RF 开关平台
LAN和GPIB控制口可用于安装风扇
图3. 用户可配置的L4491A RF 开关平台
4
用带状电缆容易地接到各开关
用户可配置的4x 4 矩阵
用于安装其它元件
的后部安装托板
用户配置前面板有用于RF 连接器和LED 状态指示器的冲孔
为进一步节省2D和3D型号开关系
统的安装时间,以.dxf, .stp, .igs格式提
供开关的支架。因此您能在自己的建模
系统中,快速地完成电缆路由布局和建
立文档。见图4。
容易得到的服务能力
这种开关安装系统能容易地从机箱
底部更换开关,而不影响射频电缆,见
图5。
开关驱动和回读能力
Agilent L4490A/91A为所有通用的
射频和微波开关及衰减器整合电源和控
制信号。它有标配的64条开关线圈驱动
线— 足以控制 32 个标准SPDT 开关
或8个多端口开关。在使用选件002时,
更可扩展到控制另外64个线圈,并且不
需要外电源。此外,也可通过连接5V、
12V、24V电源控制射频开关矩阵中的
其它器件。如果您需要更多的控制和监
视线,选件004 另增16 条数字IO 线和
28 条额外的继电器驱动线。
L4490A/91A在配线板上用标准带
状电缆方便地接到各开关。
配线板上还有数字输入,因此您能
回读开关的实际状态,对开关的吸合更
加放心。用数字输出驱动LED,以显示
实际开关位置。
支持的元件
Y1150A-Y1155A 配线板直接支持
下面的Agilent 微波开关和衰减器:
● N181x/U9397x 系列SPDT 开关
● 8762/3/4 系列SPDT 开关
● 8765x 同轴开关
● 8766x/8767x/8768x 多端口开关
● 87104x/106x/L710xx/L720xx多端口
开关
● 87406x 系列矩阵开关
● 87204x/206x 系列多端口开关
● 87606x 系列矩阵开关
● 87222x/L7222 传输开关
● 849x/8490x 系列衰减器
● 通过螺钉端子连接的其它开关和器件
Y1156A诊断板测试L4490A/91A,
以保证所有控制信号都被递送到开关。
使用网络接口提供的开关序列能容易地
完成这项测试。
图4. 3D 款型
图5. 容易地维修仪器, 并且不影响射频电缆
5
图6. 从网络界面或程序环境开发/ 执行L4490A/91A 开关序列
图7. 网络接口使远地设置、查错和维护测试容易
开关管理
您能通过开关序列定义和控制带有
用户分配名的复杂信号路径。这些序列
也可由程序嵌套和调用。您可在非易失
存储器中定义和保存500个序列,这些
序列在电源掉电时不会丢失。使用序列
和先断后通特性确保开关以正确的次序
闭合,并避免损坏珍贵的DUT或测试设
备。请参看图6。
仪器的非易失存储器中还保存了开
关的吸合次数。因此您能监视开关何时
接近其寿命终止期。
此外,非易失存储器还能鉴别和保
存电源的上电/掉电状态,从而在掉电时
保护DUT。
图形网络界面
通过JAVA插件,仪器内置的图形
网络界面可以通过网页浏览器,如
Internet Explorer 远程访问和控制。您
能用该网络界面,在网络上的任何地方
设置、查错和维护您的仪器。见图7。
● 查看和修改仪器设置
● 配置开关/ 衰减器通道
● 断开或闭合开关
● 发送,接收和查看SCPI 命令
● 定义和执行开关序列
● 观看错误信息
● 得到有关继电器吸合次数,固件版本
和其它的状态报告。
6
此外,由于网络服务器已内置在仪
器中,因此您能在任何支持网络浏览器
的操作系统上访问它,而不需要安装任
何软件。口令保护和LAN锁定也提供了
额外的安全性。
LXI 提供的标准以太网连通性
L4490A/91A 随带Agilent E2094
Libraries Suite,以便于您容易地配置和
集成至您的系统。
每一台仪器都有标配的内置GPIB
和以太网连通性。100BaseT Ethernet
接口提供高速连接,使您能从远地访问
和控制仪器。您还能通过设置专用网过
滤不要的 LAN流量,从而提高I/O 吞吐
量,或利用远地能力把您的测试分配到
世界各地。从远地监视、查错和调试您
的应用。
适用于绝大多数编程环境的软件
对标准编程环境的完全支持确保了
兼容性和有效性。L4490A/91A 支持
SCPI 语言,指令与L4445A 及34945A
微波开关驱动器兼容。您可使用已经熟
悉的软件佩合Direct I/O 方式,或使用
与绝大多数流行开发环境兼容的标准
IVI 及LabView* 软件驱动程序,包括:
● Agilent VEE Pro
● National Instruments LabVIEW,
LabWindows/CVI, TestStand 和
Switch Manager
● Microsoft C/C++ 和Visual Basic
图8. Agilent 定制解决方案经过全面测试, 已装配完成, 并有完整的文档
* LabVIEW 是National Instruments 的产品
定制解决方案
Agilent 提供完整的矩阵开关设计
方案,从简单的1x12 扇出,全10x10
非阻塞全通断矩阵,直至完整的定制开
关和信号调整单元。这些产品均装配完
成,用Agilent开关或其它特殊元件为您
提供高性能和高可靠性。高质量的半刚
性同轴电缆保证了杰出的信号完整性。
这些系统还能测试每一通路的全部S-
参数,包括完整的文档和支持。
7
产品技术指标
开关驱动
64 通道, 低边驱动模式驱动器关电压(max) 30V
驱动器关泄漏电流500uA
驱动器开电流(max) 600mA
驱动器开电压(max) 0.5 V, 600mA
64 通道, TTL 驱动模式Hi 输出电压3 V, Iout = 2mA
Lo 输出电压0.4 V, Iin = 20mA
Lo 输入电流20mA
位置指示器输入
通道64
Lo 输入电压(max) 0.8V
Hi 输入电压(min) 2.5V
输入电阻> 100 kΩ, Vin ≤ 5V
> 20 kΩ, Vin > 5V
最大输入电压30V
开关驱动电源
电压24V 标称值
(需要不同电压的
开关要求外电源)
电流600mA 静态电流
+ 200mA 开关电流*
静态电流要求: 大多数锁存开关都需要用一个小电流保持它的
位置状态。该电流范围是1 至2mA 到50mA。
可使用5989-2272EN 配置指南计算所需要的静态电流。
例如: 12 个87106C 标称静态电流: 12 x30 ma = 360mA
加6 个N1810TL 标称静态电流: 6 x 1.5 ma = 9ma
总静态电流: 369mA
外电源连接
电压范围4.75V 至30V
电流极限2A
LED 指示器(电流模式驱动)
通道64
电源电压5 V, 标称值
LED 驱动电流5mA, 标称值
(可编程1-20mA)
驱动器负荷电压0.8V
存储器
状态非易失存储器中用用户标记
的5 种仪器状态
8
产品技术指标(续)
一般特性
电源通用100V 至240V±10%
电源工频频率50 Hz 至60 Hz ±10%, 自动检测
功耗125VA
工作环境完全精度, 0°C 至 55°C
完全精度, 80% R.H., 40°C
存储环境-40°C 至70°C
2U 尺寸(H xWx L) 88.1 x 425.6 x 574.0mm
2U 重量7.7 kg (17 lbs)
4U 尺寸(H xWx L) 177.0 x 425.6 x 574.0mm
4U 重量9.1 kg (20 lbs)
安全要求CSA, UL/IEC/EN 61010-1
EMC 要求IEC/EN 61326-1, CISPR 11
保修期一年
其它电源
+5V 1A
+12V 3A(3A 熔丝)
+24V 0.6A
最大总功率42W
数字IO 选件004
16 条数字IO 线加28 条继电器驱动线
最大模块功耗
6W
可用功率
12V 调整率, 空载至满载10%
5V 调整率, 空载至满载5%
12V 最大功率6W
5V 最大功率1W
28 个继电器驱动达100mA 阱电流
GPIO 端口通道1 和通道2 8个作为输入或输出的配置位
通道3 3个输出位
软件
包括Agilent 连通性软件Agilent I0 Libraries Suite 15 或更高(E2094N)
最小系统要求
PC 硬件Intel Pentium 100 MHz, 64 Mbyte RAM, 210 Mbyte
硬盘空间, 显示800x600, 256 色, CD-ROM 驱动器
操作系统1 Windows ® NT/2000/XP/Vista
对编程语言的软件驱动程序支持
软件驱动程序IVI-C 和IVI-COM for Windows NT ® /2000/XP/Vista
LabVIEW
与编程工具和环境兼容
Agilent VEE Pro
National Instruments TestStand
Measurement Studio
LabWindows/CVI
LabVIEW
Switch Executive
Microsoft Visual Studio.NET
C/C++
Visual Basic 6
1 Load IO Libraries Version M for Windows NT 支持或version 14.0 for Windows 98 SE 支持
9
表1 订货信息
说明评述
L4490A 2U RF 开关平台包括开关驱动程序和安装射频元件的空间。
有标配的LAN 和GPIB 接口。用户指南在产品CD 中。
选件004 增加16 bit 数字IO 和28 条继电器驱动线推荐用于DIO 控制
L4491A 4U RF 开关平台包括开关驱动程序和安装射频元件的空间。
有标配的LAN 和GPIB 接口。用户指南在产品CD 中。
选件001 有已钻孔的前面板, 可安装 8 个Agilent 87xxx 用带有多端口开关安装孔的前面板代替STD 空前面板
或L7xxx 型多端口开关
选件002 用附加的34945EXT 另增64 条开关驱动线在多于4 块配线板时需要该选件
选件004 增加16 bit 数字IO 和28 条继电器驱动线推荐用于DIO 控制
选件005 标准4U 单元, 有用于安装开关的中心托板推荐用于射频开关安装配置
选件006 带安装底板的4U 单元(用于安装开关的已钻孔底板, 用没有中心托板和安装孔的底板代替中心
没有中心开关托板) 托板安装选件005
附件配线板—
外部开关控制所需。请参看表2 确定所需的正确配线板
Y1150A 用于8N181x/U9397x SPDT 开关的配线板
Y1151A 用于2 个87104x/106x/L7x0xx 多端口或87406B 开关矩阵的配线板
Y1152A 用于1 个87204x/206x 或87606B 开关和两个N181x 开关的配线板
Y1153A 用于2 个89404/5/6/7/8 或8494/5/6 步进衰减器的配线板
Y1154A 用于2 个87222/L2722C 传输开关和6 个N181x SPDT 开关的配线板
Y1155A 用于驱动16 个开关线圈, 使用通用螺钉端子的配线板
Y1156A 用于验证开关控制信号的诊断板推荐用于查错目的
安装套件: 包括支架,螺钉和相应的带状电缆
Y1170A 在L4491A 中用于安装5 个N181x 或每一区可安装12 个SPDT 开关(在开关托板上总共
8762/3/4 系列开关的安装托板和带状电缆48 个SPDT 开关)。带状电缆只支持N1810 系列开关
Y1171A 在L4490A 中用于安装5 个N181x 或可安装8 个SPDT 开关。
8762/3/4 系列开关的安装托板和带状电缆带状电缆只支持N1810 系列开关
Y1172A 在L4490A/91A 中用于安装5 个87xxx 或L4491A每一区可安装4个多端口/ 矩阵开关(总共16个),
L7xxx 多端口/ 矩阵开关的安装托板和带状电缆L4490A 可达8 个多关口开关。
Y1173A 在L4490A/91A 中用于安装6 个87222 系列传输在用于高度受限的L4490A 中时, 推荐选用呈直角的射频
开关的安装托板和带状电缆(3 块托板, 6 条电缆) 电缆, 在L4491A 的每一区中可安装12 个传输开关。
Y1174A 在L4490A/91A 中用于安装5 个849xx 系列在L4491A 的每一区中可安装4 个衰减器。
传输开关的安装托板和带状电缆
Y1175A 在L4490A/91A 中用于安装 5 个849x 系列衰减器在L4491A 的每一区中可安装4 个衰减器,
或876xx 系列开关的安装托板和带状电缆不包括带状电缆。
10
表1 订货信息(续)
代换的机械零件
L4490-06101 额外的安装底板/ 顶板, 有用于开关安装的已钻安装孔与在L4490A 和L4491A 选件006 中
使用的托板相同
L4490-80000 额外的L4490A 双层前面板与L4491A 标准前面板相同
L4490-80001 额外的L4491A 双层前面板与L4491A 标准前面板相同
L4490-80002 额外的L4491A 双层前面板, 上有用于安装Agilent 87xxx 与L4491A 选件001 相同的前面板
或 L7xxx 型多端口开关的安装孔
L4490-06213 额外的L4491A 填充后前面板, 包括用于60mm风扇的风扇孔与L4491A 标准填充后面板相同
(间距为50mm的安装孔)
L4490-06120 额外的L4490A/L4491A 小后面板填充面板
上架安装套件
上架安装选件的详情见机箱样本
L4490A-AXA 或5063-9212 标准镶条安装套件, 适用于2U 产品
L4490A-AXB 或5063-9219 标准提手镶条安装套件, 适用于2U 产品
L4491A-AXA 或5063-9215 标准镶条安装套件, 适用于4U 产品
L4491A-AXB 或5063-9222 标准提手镶条安装套件, 适用于4U 产品
电缆和连接器:
图9. L4490A/91A 射频开关安装支架
Y1172A 安装支架
(包括5 套支架和带状电缆)
Y1174A 安装支架
(包括5 套支架和带状电缆)
Y1175A 安装支架
(包括5 套支架, 没有带状电缆) Y1173A 安装支架用于安装转换开关
(包括3 套支架和6 套带状电缆)
Y1170A 安装支架
(包括5 套支架和带状电缆)
多端口带状电缆
11
来自Agilent 产品定制部的定制
矩阵
根据规定配置要求进行配置和报
价。switchmatrix。
配置例子
● (6 个) Agilent 87206B SP6T 开关
● (8 个) Agilent N1810UL SPDT 开关
第一步 用表2,根据要求的开关数
量确定需要的配线板数:
● (6 块)Y1152A 配线板,用以控制
(6 个)87206B 开关
● (1 块)Y1150A 配线板,用以控制
(8 个)N1810UL 开关
第二步 根据选择的开关确定开关
安装套件:
● (2 套)Y1172A 安装套件,用以安装
(6) 个 87206B 开关
● (2 套)Y1170A 安装套件,用以安装
(8) 个 N1810UL 开关
第三步选择射频开关平台和选件。
由于有14 个开关,因此推荐L4491A。
如果需要4 块以上的配线板,您就需要
增加选件002。
这里是最终推荐的配置
● (6 个) 87206B DC-20GHz SP6T
开关,带选件 161
(6 块)Y1152A 配线板
(2 个)Y1172A 安装支架加带状电缆
● (8 个) N1810UL DC-20GHz SPDT
开关,带选件124,402,201
(1 块)Y1150A 配线板
(2 个)Y1170A 安装支架加带状电缆
● L4491A,带选件002,用于另增的
64 条控制线
见表2为24V DC线圈,位置指示
器和DIP 插座连接器推荐的开关选件。
要了解有关配置详细情况,请参看
应用指南“Agilent 34945A, L4445A,
L4490A/L4491A 配置指南”,出版物
5989-2272EN。
12
13
表2 附件选择: 从下面的表格选择配线板, 安装支架和开关选件
开关型号说明频率范围参考文献号1 线包电压位置指示器DC 连接器配线板支架套件3
选件选件选件(开关数/ 板)
N1810UL 无端接锁存3 端口(SPDT) DC 至2, 4, 5968-9653E 124 402/4032 201(DB9F) Y1150A[8] Y1170A: L4491A
N1810TL 端接锁存3 端口(SPDT) 20, 26.5GHz Y1152A[2] Y1171A: L4490A
N1811TL 端接锁存4 端口Y1154A[6]
N1812UL 无端接锁存5 端口
87104A SP4T 4 端口锁存, 端接DC-4GHz 5091-3366E 024 包括161 Y1151A[2] Y1172A
87104B SP4T 4 端口锁存, 端接DC-20GHz (16 针DIP)
87104C SP4T 4 端口锁存, 端接DC-26.5GHz
87106A SP4T 6 端口锁存, 端接DC-4GHz
87106B SP4T 6 端口锁存, 端接DC-20GHz
87106C SP4T 6 端口锁存, 端接DC-26.5GHz
87406B 6 端口矩阵, 端接DC-20GHz 5965-7841E
87204A SP4T 4 端口锁存, 端接DC-4GHz 5965-3309E 包括包括161 Y1151A[1] Y1172A
87204B SP4T 4 端口锁存, 端接DC-20GHz (16 针DIP)
87204C SP4T 4 端口锁存, 端接DC-26.5GHz
87206A SP4T 6 端口锁存, 端接DC-4GHz
87206B SP4T 6 端口锁存, 端接DC-20GHz
87206C SP4T 6 端口锁存, 端接DC-26.5GHz
87606B 6 端口矩阵, 端接DC-20GHz 5965-7842E
87222C 4 端口传输开关DC-26.5GHz 5968-2216E 包括包括161 Y1154A[2] Y1173A
87222D DC-40GHz (16 针DIP)
87222E DC-50GHz
L7104A SP4T 4 端口锁存, 端接DC-4GHz 5989-6030EN 024 包括161 Y1151A[2] Y1172A
L7104B SP4T 4 端口锁存, 端接DC-20GHz (16 针DIP)
L7104C SP4T 4 端口锁存, 端接DC-26.5GHz
L7106A SP6T 6 端口锁存, 端接DC-4GHz
L7106B SP6T 6 端口锁存, 端接DC-20GHz
L7106C SP6T 6 端口锁存, 端接DC-26.5GHz
L7204A SP4T 4 端口锁存, 无端接DC-4GHz
L7204B SP4T 4 端口锁存, 无端接DC-20GHz
L7204C SP4T 4 端口锁存, 无端接DC-26.5GHz
L7206A SP6T 4 端口锁存, 无端接DC-4GHz
L7206B SP6T 4 端口锁存, 无端接DC-20GHz
L7206C SP6T 4 端口锁存, 无端接DC-26.5GHz
1 由Agilent 射频和微波测试附件网址中的文献号得到开关和衰减器的产品和技术综述。选择“RF & Microwave Test Accessonies”,
搜索文献号。还能在该网址的“RF & Microwave Test Accessonies”中找到其它信息。如果要在线观看文献, 点击参考文献链接。
2 驱动选件403 增加电流中断, 允许在34945A/L4445A/L4490A/L4491A 中使用连续驱动模式
3 支架套件适用于L4490A 和L4491A。这些套件包括已装好的控制电缆和把开关/ 衰减器装到支架上的结构件, 以及装至L4490A 和L4491A RF 开关平台的支架组件。
14
表2 附件选择: 从下面的表格选择配线板, 安装支架和开关选件(续)
开关型号说明频率范围参考文献号1 线包电压位置指示器DC 连接器配线板支架套件3
选件选件选件(开关数/ 板)
L7222C 4 端口传输锁存, 端接DC-26.5GHz 5989-6084EN 包括包括161 Y1154A[2] Y1173A
(16 针DIP)
8762A 端接锁存3 端口(SPDT) DC-4GHz 5952-1873E 024 n/a 焊接端Y1155A[8] Y1170A: L4491A
8762B 端接锁存3 端口(SPDT) DC-18GHz (标准) Y1171A: L4490A
8762C 端接锁存3 端口(SPDT) DC-26.5GHz
8763A 端接锁存4 端口(传输) DC-4GHz
8763B 端接锁存4 端口(传输) DC-18GHz
8763C 端接锁存4 端口(传输) DC-26.5GHz
8764A 端接锁存5 端口DC-4GHz
8764B 端接锁存5 端口DC-18GHz
8764C 端接锁存5 端口DC-26.5GHz
8762F 75 Ω, 端接DC-4GHz 5964-3704E
8765A 同轴(SPDT), SMA DC-4GHz 5952-2231E 324 n/a 焊接端Y1155A[8] Y1170A: L4491A
8765B 同轴(SPDT), SMA DC-20GHz (带324) Y1171A: L4490A
8765C 同轴(SPDT), 3.5mm DC-26.5GHz
8765D 同轴(SPDT), 2.45mm DC-40GHz
8765F 同轴(SPDT), 75 Ω, SMB DC-4GHz 5091-2676E
8766K 同轴(SP3T) DC-26.5GHz 5959-7831 024 n/a 060 Y1155A[2] Y1175A
8767K 同轴(SP4T) DC-26.5GHz (12 针Viging) Y1155A[1]
8768K 同轴(SP5T) DC-26.5GHz
8769K 同轴(SP6T) DC-26.5GHz
8767M 同轴(SP4T) DC-50GHz 5988-2477EN 024 n/a 10 针DIP Y1153A[2] Y1175A
8768M 同轴(SP5T) DC-50GHz
8769M 同轴(SP6T) DC-50GHz
U9397A 8GHz 固态开关300 kHz-8GHz 5989-6088EN 包括n/a 焊接端Y1155A[8] Y1170A: L4491A
U9397C 18GHz 固态开关300kHz-18GHz Y1171A: L4490A
1 由Agilent 射频和微波测试附件网址中的文献号得到开关和衰减器的产品和技术综述。选择“RF & Microwave Test Accessonies”,
搜索文献号。还能在该网址的“RF & Microwave Test Accessonies”中找到其它信息。如果要在线观看文献, 点击参考文献链接。
2 驱动选件403 增加电流中断, 允许在34945A/L4445A/L4490A/L4491A 中使用连续驱动模式
3 支架套件适用于L4490A 和L4491A。这些套件包括已装好的控制电缆和把开关/ 衰减器装到支架上的结构件, 以及装至L4490A 和L4491A RF 开关平台的支架组件。
15
表2 附件选择: 从下面的表格选择配线板, 安装支架和开关选件(续)
开关型号说明频率范围参考文献号1 线包电压位置指示器DC 连接器配线板支架套件3
选件选件选件(开关数/ 板)
84904K 11 dB 最大, 1dB 步进, 4段DC-26.5GHz 5963-6944 24V(标准) 包括10 针DIP Y1153A[2] Y1174A
84904L DC-40GHz (标准)
84906K 90 dB 最大, 10dB 步进, 4段DC-26.5GHz
84906L DC-40GHz
84907K 70 dB 最大, 10dB 步进, 3 段DC-26.5GHz
84907L DC-40GHz
84904M 11 dB 最大, 1dB 步进, 4段DC-50GHz 5988-2475EN 024 包括10 针DIP Y1153A[2] Y1174A
84905M 60 dB 最大, 10dB 步进, 3 段(标准)
84908M 65 dB 最大, 5dB 步进, 4段
8494G 11 dB 最大, 1dB 步进, 4段DC-4GHz 4 24V(标准) 包括12 针Viging Y1153A[2] Y1175A
8494H DC-18GHz (标准)
8495G 70 dB 最大, 10dB 步进, 3 段DC-4GHz
8495H DC-18GHz
8496G 110dB 最大, 10dB 步进, 4段DC-4GHz
8496H DC-18GHz
8495K 70dB 最大, 10dB 步进, 4段DC-26.5GHz
8497K 90dB 最大, 10dB 步进, 4段DC-26.5GHz
1驱动选件403 增加电流中断, 允许在34945A/L4445A/L4490A/L4491A 中使用连续驱动模式
2 支架套件适用于L4490A 和L4491A。这些套件包括已装好的控制电缆和把开关/ 衰减器装到支架上的结构件, 以及装至L4490A 和L4491A RF 开关平台的支架组件。
3 可在“射频和微波测试附件样本”的最新版本中找到这些衰减器和其它衰减器的信息。


联系电话

0731-84284278

在线留言

关注我们

TOP

您好,欢迎访问艾克赛普

想要进一步了解我们的产品和方案?

我们7*24小时为您服务!

电话咨询:0731-84284278

稍后联系

提交您的需求,我们将尽快与您联系

完善您的信息,艾克赛普专业团队为您提供服务!

请选择您要填写的表单类型 *

获取产品报价

获取方案详情

申请技术服务

公司名称 *

姓名 *

手机号 *

邮箱

需求描述 *

验证码 *
