CT6865电流传感器

CT6865电流传感器价格优惠
产品名称与编号:CT6865电流传感器http://www.hncsw.net/product/teter-tool/7443.html。
所属类别与网址:其他仪器与工具|http://www.hncsw.net/product/teter-tool/
产品电话与品牌:CT6865电流传感器销售电话:0731-8428427855

产品详细说明:

HIOKI最新发售了AC/DC电流传感器CT6865。现在在大型太阳能发电设备、电动汽车、混合动力车的开发中,被测物变得更高效、大型,测试电流也随之增大。CT6865适用于这类领域,是能够高精度测量交直流最大到1000A大电流的闭口型电流传感器。而且,从直流到变频器的次级、输出侧,可测量的频带很宽,而且温度范围也能够适用于温度急剧变化的环境等特征,可以适用于各种用途。此外,和HIOKI所开发的高精度机器用的功率分析仪3390组合使用,CT6865可以最高精度为±0.16%rdg.的高精度测量以往使用直接接线方式的功率计不能测量的1000A大电流。

CT6865


CT6865应用
 •大容量的太阳能发电设备的电流测量
•电动汽车、混合动力车的开发
•系统连接用的功率调节器的功率测量等

CT6865主要特点
 1.可测最大1000A的大电流
CT6865交直流最大都能测1000A的电流。以往同类型的闭口型电流传感器最大只能测到500A。而使用CT6865的话,可测到高达1000A的大电流。因此,适用于近年大力推广的节能技术研究中。
2.宽频带、高精度
CT6865的测量频率的频带是DC~20kHz,适用于测量太阳能发电的直流电流,以及变频器次级和输出侧等广泛用途。
3.和功率分析仪3390配合使用,可测量直接接线方式无法测量的大电流
现在直接接线方式的功率都不能测1000A的大电流,但是通过CT6865和功率分析仪3390组合使用的话,可以测量此类大电流。而且最高精度达到±0.16%rdg.,以和直接接线方式相同的精度来测量。可满足电动汽车等开发现场的需求。

CT6865

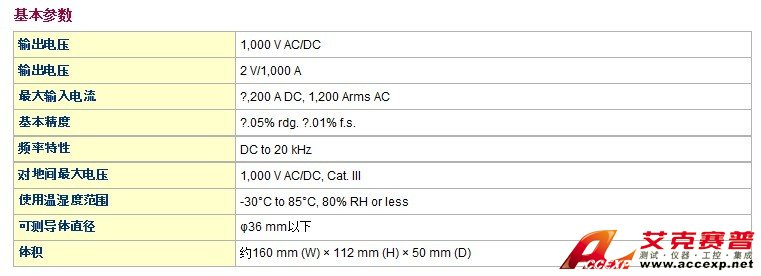

CT6865基本参数

额定输入电流 AC/DC 1000A
最大输入电流 AC/DC 1200A(1800Apeak连续,100Hz以下,40°C以下,其它需要降低额定值范围以下)
频率特性 振幅:DC~20kHz, 位相: DC~1kHz
振幅/相位精度 DC (±0.05% rdg. ±0.01% f.s. ,无相位规定)
16Hz ≤ f ≤ 66Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°)
20kHz以下规定振幅,1kHz以下规定相位
消耗功率 7VA以下(测量1000A/55Hz,±12V电源时)
输出电压率 2V/额定电流值※仪器的输出通过传感器单元9555-10输出AC+DC电压。请连接1MΩ等的搞输入阻抗电压输入仪器。
对地间最大额定电压 AC/DC1000V(50/60Hz,CATⅢ)
可测导体直径 φ36 mm以下
使用温湿度范围 -30°C~+85°C, 80% rh以下(不凝结)
电源电压 DC ±11 V~±15 V (通过传感器单元9555-10供电, 9555-10为AC100~240V)
体积及重量 160W × 112H × 50Dmm, 980g,线长3m
附件 说明书×1,标识带×6

注:CT6865连接示波器或存储记录仪为钳式传感器供电。
9555-10 基本参数 (电源供应)
适用机型 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一个单元
输出 BNC 接口,传感器的输出信号
功率消耗 AC 转换器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max.
体积及重量 42mm W × 82mm H × 132mmD, 600g
附件 AC 转换器9418-15 × 1
