艾克赛普 Chroma 8000 电源供应器自动测试系统

艾克赛普 Chroma 8000 电源供应器自动测试系统价格优惠
产品名称与编号:艾克赛普 Chroma 8000 电源供应器自动测试系统http://www.hncsw.net/product/teter-tool/23575.html。
所属类别与网址:其他仪器与工具|http://www.hncsw.net/product/teter-tool/
产品电话与品牌:艾克赛普 Chroma 8000 电源供应器自动测试系统销售电话:0731-842842780

产品详细说明:

       艾克赛普 Chroma 8000 电源供应器自动测试系统,是最佳且最合适各种电源供应器的自动测试系统,提供众多变化的硬体选择,如可程控交流/直流电源供应器、电子负载、数位电表、示波器、时序/杂讯分析仪和短路及过电压保护测试器。结合开放式软体架构PowerPro III,提供使用者弹性,功能强大,具经济效益的自动测试系统,满足任何形式的电源供应器测试使用。
       此自动测试系统使用最佳化测试命令技术来防止系统软体将重复之控制命令下到系统硬体装置,明显的改善测试速度,使得8000虽采用开放式软体架构,其效率却如同封闭或最佳化的自动测试系统一样高。
       为满足电源供应器测试上的要求,艾克赛普 Chroma 8000 电源供应器自动测试系统内建56组测试项目。也提供使用者扩充测试项目功能,若有新的需求,可以从测试项目编辑功能里,编辑想要的测试项目。
     艾克赛普 Chroma 8000 电源供应器自动测试系统拥有强大报表编辑制作、统计分析和管理功能,能提供完整的工具来产生测试文件和执行系统管理,而现今研究开发人员的产品研究,品保部门的验证,生产线大量测试,均对于测试和统计报表制作相当重视,这些功能有效的帮助使用者节省很多制作文件的时间。
      艾克赛普 Chroma 8000 电源供应器自动测试系统工作于Win 98/NT/2000以上的作业环境下,方便使用Windows所提供资源,使用者可透过网路的结合,将测试结果传至网路或网页上,同时拥有远端监控生产线的功能。以下是长沙艾克塞普仪器设备有限公司为您介绍艾克赛普 Chroma 8000 电源供应器自动测试系统的产品特性和功能应用,如有疑问或者需要相关资料,请联系长沙艾克赛普仪器设备有限公司www.hncsw.net,可提供样机和相关工程师上门演示沟通,联系电话:0731-84284278 84284378。

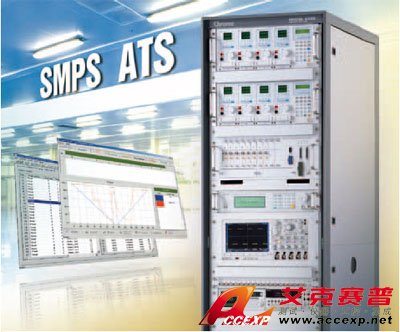

艾克赛普 Chroma 8000 电源供应器自动测试系统图片
艾克赛普 Chroma 8000 电源供应器自动测试系统产品特性:
开放性架构软体平台
-支援含有GPIB/RS-232或RS-485/I²C/CAN介面仪器
-测试项目编辑功能
-测试程式编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-线上仪控功能
-使用者权限设定
-测试项目/程式控管功能
-人员进出系统记录
-主从式控制模式(Master / Slave Control Mode)
-可一次测试多颗单组输出的电源供应器
-支援Bar Code Reader
-支援Shop Floor制程管制软体
-远端网路监控
测试命令编辑,帮助改善测试速度
具有给任何电源供应器测试应用的测试项目编辑能力
广泛的模组化硬体以提供高准确及重复量测
经由系统预设测试项目,可提高测试生产率
最佳成本效益比
根据使用者需求可扩增硬体
图形化介面(Windows 98/NT/2000以上的作业环境)

艾克赛普 Chroma 8000 电源供应器自动测试系统功能应用:

综合测试项目

Chroma 8000 电源供应器自动测试系统配备一系列标准测试项目,可满足了大部份工业标准电源供应器的测试。有别于传统自动测试设备软体,使用者不需要有程式语言背景,只需要在8000现有的测试项目上定义测试条件及测试规格。

综合测试项目涵盖了七类电源供应器测试要求,输出效能(OUTPUT PERFORMANCES) 检测待测物的一般性能,输入特性(INPUT CHARACTERISTICS)检测电源供应器的输入参数,稳定度测试(REGULATION)检测待测物在输入电源和负载变化时的稳定性,时序及暂态特性(TIMING AND TRANSIENT)测量开/关机时的瞬时状态及各事件的时间,保护测试(PROTECTION TESTS)触发电源供应器的保护电路,特殊测试(SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了测试电源供应器的特殊功能与方法。

输出效能
1.直流输出电压测试
2.直流输出电流测试
3.峰对峰值杂讯测试
4.有效值杂讯测试
5.电流涟波测试*
6.效率测试
7.测试中调整测试
8.电源备妥信号(Power good)
9.电源失效信号(Power fail)
10.开启电源供应器信号(PS ON)
11.扩充量测测试
12.波形读取测试
13.过冲电压测试

输入特性
14.输入冲击电流测试
15.输入有效值电流测试
16.输入峰值电流测试
17.输入功率测试
18.输入电流谐波测试
19.输入功率因数测试
20.输入电压缓升/降测试
21.输入频率缓升/降测试
22.输入断电测试
23.输入电源失真模拟测试

稳定度测试
24.电流稳定度测试
25.电压稳定度测试
26.总合稳定度测试

时序及暂态测试
27.输出上升波形(Power up)
28.输出下降波形(Power down)
29.暂态反应时间测试
30.暂态电压测试
31.开机时间
32.上升时间
33.下降时间
34.关机时间
35.额外量测测试
36.输出电压顺序(Tracking)

保护测试
37.短路保护测试
38.过电压保护测试
39.低电压保护测试
40.过载保护测试
41.过功率保护测试

特殊测试
42.风扇速度测试
43.关联性测试(Pout VS Eff)
44.待测物量测功能验证



特殊功能
45.Can bus读/写
46.I2C 读/写*
47.GPIB 读/写
48.RS232 读/写
49.RS485 读/写*
50.TTL信号控制
51.继电器控制
52.条码读取*
53.数位电表量测





*这些测试项目需要由使用者根据不同样式的待测物来自行编写

SMPS ATS

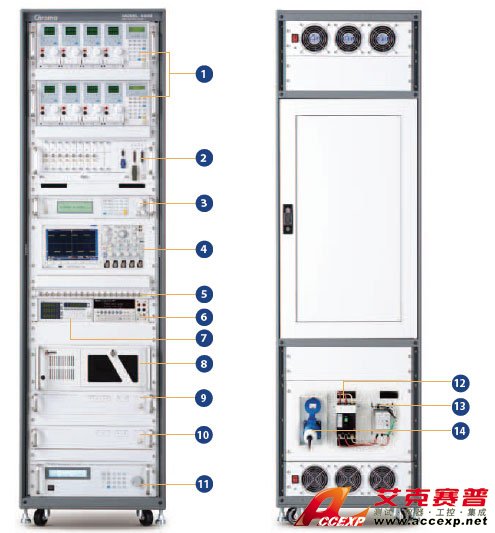

高性能硬体设备
1.直流电子负载:Model 6310A/6330A/63200/63600系列
2.时序/杂讯分析仪:Model 6011/80611
3.直流电源供应器:Model 62000H/62000P系列
4.数位储存示波器:TDS-3000/TDS-5000/TDS-7000系列;可根据需求支援其他型号或品牌
5.多工开关器:A800043
6.数位电表:Chroma 12061;Agilent-34401A;可根据需求支援其他型号或品牌
7.功率分析仪:Model 6630/6632功率分析仪;Model 66200系列数位式功率表
8.系统控制器:工业电脑
9.短路及过电压保护测试器:Model 6012/80612
10.电源控制器:Model 6013/80613
11.交流电源供应器:Model 6400/6500/61500/61600/61700系列
12.无熔丝开关:30A/60A
13.EMI滤波器:30A
14.系统电源线:单相三线 30A,60A
*可依需求支援其他设备

自动测试系统软体平台
Chroma 8000测试系统的软体平台PowerPro III,为使用者提供了一个适合于广泛应用的开放式软体架构,PowerPro III工作于Windows 98/2000/XP以上作业环境,为其提供了必要的周边支持。

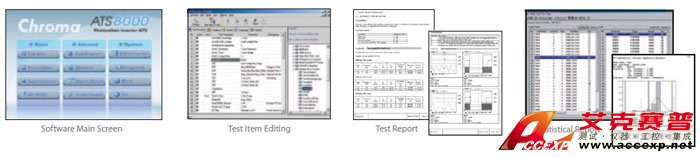

ATS 8000 Software Panel

Chroma 8000 应用:
通讯电源测试

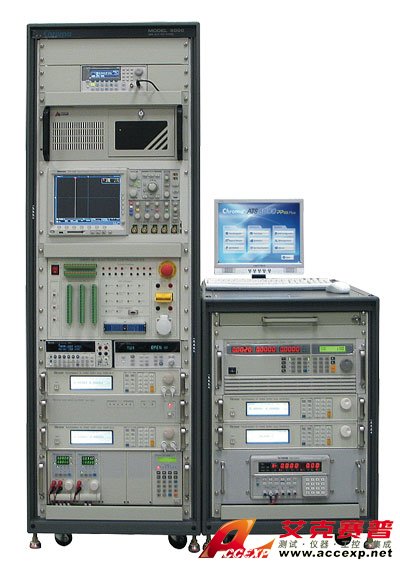

通讯电源自动测试系统

Telecom Power Supply Testing

针对高频开关整流器或通信用电源测试的需要,外加了其他特殊仪器 :
射频电压计 : 具备了高输入阻抗量测,极佳的稳定性与极低的杂讯,用来量测高频开关整流器在不同频率下的宽频杂讯。
传输损耗测量装置 : 具备了测试音频等及数据线路与金属数位线路,用来量测高频开关整流器输出电压的噪声与杂讯。

DC/DC转换器测试
DC to DC Converter Testing


软体 : 特别开发优化DC/DC转换器专用的测试项目,大幅提高了测试速度。
硬体 : 测试治具盒连接平台(Receiver),可快速且简易地从连接平台换上不同的治具盒,以节省生
产线换线时间,降低生产成本。

光伏逆变器测试
Photovoltaic Inverter Testing

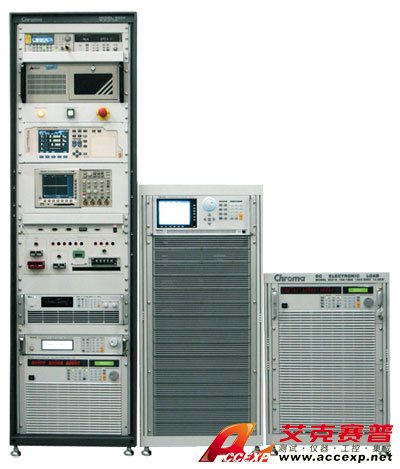

光伏逆变器自动测试系统

Chroma 8000自动测试系统配备了优化的标准测试项目,针对光伏逆变器,符合IEEE1547, 1547.1,
UL1741,中国国标GB/T 19939,CGC/GF004的电气初步测试要求。使用者只需要确定测试条件和规
格,即可以用标准的项目进行测试。 (More Details)

电动汽车电力电子测试

  • 电动车车载充电器及DC-DC转换器自动测试系统

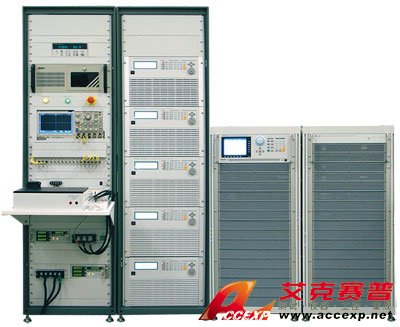

    电动车车载充电器/DC-DC转换器自动测试系统

    针对电动车车载充电器及DC-DC转换器的待测物特性撘配整合式接线面板及专属测试项目,包含基本电气特性及通讯协定测试项目,以大幅缩短测试时间。  (More Details)

  • HCU/DC-DC转换器自动测试系统
    HCU/DC-DC转换器自动测试系统

    以Chroma 8000 ATS为基础的客制化系统,专门针对电动车的混合控制器及DC-DC转换器测试进行验证。  (More Details)

  • EVSE自动测试系统
    http://www.chroma.com.cn/product/8000_Electric_Vehicle_Supply_Equipment_ATS_(EVSE_ATS).htm

    以Chroma 8000 ATS为基础的客制化系统,专门针对交流充电桩(EVSE)进行验证,并依法规SAE-J1772要求撰写相关测试项目,以利使用者操作。  (More Details)
