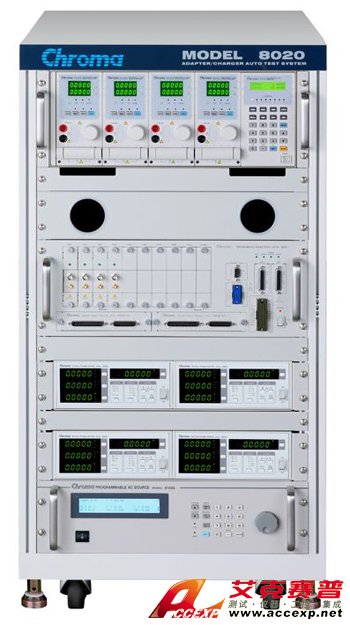

艾克赛普 Chroma 8020 配接器/充电器自动测试系统
名称：其他仪器与工具
品牌：
型号：
简介：艾克赛普 Chroma 8020 配接器/充电器自动测试系统是在生产线上测试配接器与充电器的最佳测试系统，8020可支援同时一次测试多颗待测物，大幅提升生产线产能，并且兼具 Chroma 8000系统灵活的硬体架构，可选择多种硬体例如交流电...
申请服务
- 产品介绍
优化的测试项目
Chroma 8020自动测试系统配备了针对待测物(配接器/充电器)特性优化后之标准测试项目，使用者只需在标准测试项目上定义测试条件和测试规格即可测试。 优化后的测试项目涵盖了7类电源测试要求：输出特性(OUTPUT PERFORMANCE) 检测待测物的一般性能、输入特性(INPUT CHARACTERISTIC)检测电源的输入参数、稳定度测试(REGULATION TESTS) 检测待测物在输入电源和负载变化时的稳定性、时序和瞬态(TIMING & TRANSIENT)测量开机及关机时的瞬时状态及各事件的时间、保护测试(PROTECTION TESTS) 触发电源的保护电路、特殊测试(SPECIAL TESTS)和特殊功能(SPECIAL FEATURES) 提供了测试电源的特殊功能与方法。
|
输出特性测试 1. 直流输出电压 2. 直流输出电流 3. 直流输出功率 4. 峰对峰值杂讯 5. 有效值杂讯 6. 效率 7. 测试中调整 8. 过冲电压 |
输入端特性测试
稳定度测试 |
时序以及暂态特性测试
保护特性测试
特殊测试
特殊功能 |

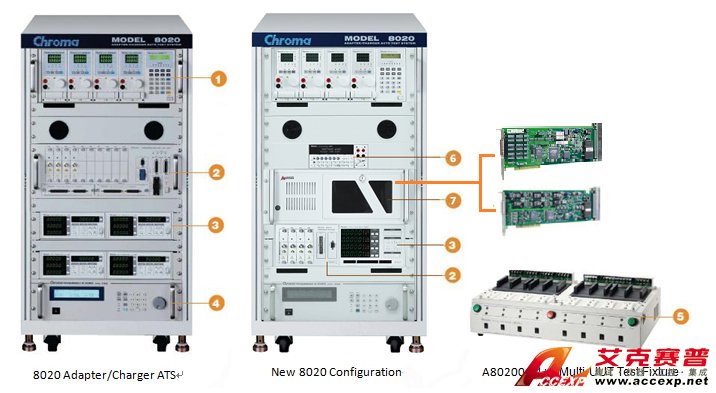

1. 直流电子负载：Model 6310A/6330A/63600 series
2. 时序/杂讯分析仪：Model 6011/80611 + 80611N*2 ; 新产品：Model 80614
3. 功率分析仪：Model 66200系列数位式功率表 ; 新产品：Model 66204
4. 交流电源供应器：Model 6500/61500/61600系列
5. 治具：A802001 4+4 双切测试控制器
6. 六位半数位多功能电表：Model 12061
7. 系统控制器*1：工业电脑
*1:可内含DMM卡84904与控制卡84903
84904:可应用于充电器ID pin 输出电压量测
84903:可应用于Quick Charge 2.0充电器协定模拟
A802001 是特别设计提供使用者测试Adapter/Charger，需搭配Chroma 8020 ATS软体控制使用。
A802001 4+4双切测试控制器具备下列功能：
- 可做左右双切。
- 单边测试一次最多4个待测物。
- 提供待测物测试短路保护功能。
- 双切模式有三种(手动、自动、自动+预约)，由后背板之切换开关设定。
- 左右各四组开关，设定各测试通道是否启用并有LED显示是否启用。
- 提供待测物OVP功能测试。
- 左右各四组万用插座，插座各自独立可供使用者拆卸更换。

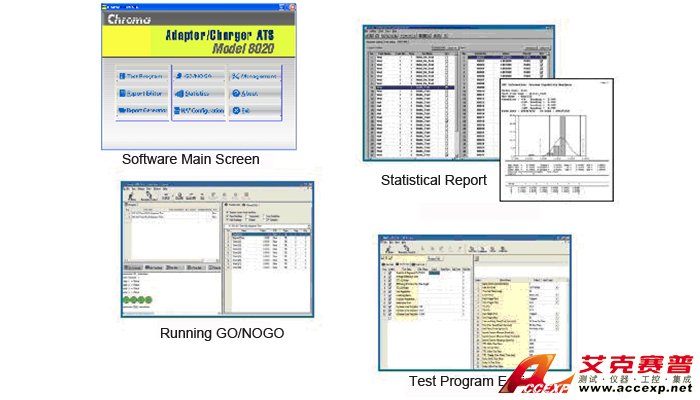

自动测试系统软体平台
Chroma 8020自动测试系统的软体平台，特别针对生产线上使用所需，整个软体功能操作简单。 Chroma 8020自动测试系统的软体运行于Windows 98/2000/NT/XP环境，为其提供了必要的周边支援。
