艾克赛普 Chroma 8491 LED电源自动测试系统
名称：其他仪器与工具
品牌：
型号：
简介：艾克赛普 Chroma 8491 LED电源自动测试系统是艾克赛普公司全权代理Chroma公司的产品，以下是长沙艾克塞普仪器设备有限公司为您介绍艾克赛普 Chroma 8491 LED电源自动测试系统的产品特性和功能应用，如有疑问或者需要相...
申请服务
- 产品介绍

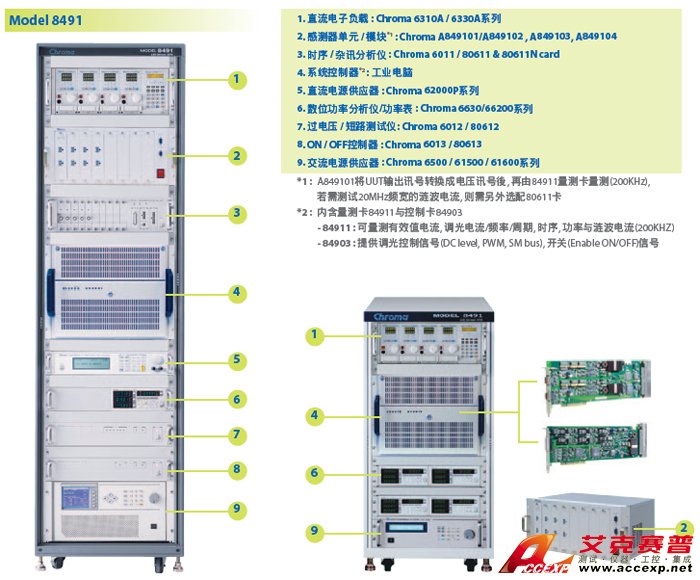

1.直流电子负载：Model 6310A/6330A系列
2.感测器单元及模组*1：Chroma A849101/A849102/A849103
3.时序/杂讯分析仪：Model 6011/80611 + 80611N*2
4.系统控制器*1：工业电脑
5.直流电源供应器：Model 62000P系列
6.功率分析仪：Model 6630/6632功率分析仪；Model 66200系列数位式功率表
7.短路及过电压保护测试器：Model 6012/80612
8.电源控制器：Model 6013/80613
9.交流电源供应器：Model 6500/61500/61600系列
*1 : A849101将UUT输出讯号转换成电压讯号后, 再由84911量测卡量测(200KHz),若需测试20MHz频宽的涟波电流,
则需另外选配80611卡
*2 : 内含量测卡84911与控制卡84903
- 84911 : 可量测有效值电流, 调光电流/频率/周期, 时序, 功率与涟波电流(200KHZ)
- 84903 : 提供调光控制信号(DC level, PWM, SM bus), 开关(Enable ON/OFF)信号
Chroma 8491 LED电源自动测试系统是测试LED电源的最佳测试系统，它可支援同时一次测多颗待测物，大幅提升生产线产能，也可选择多种硬体包括输入端的交流电源供应器或直流电源供应器、精准的数位功率表、PCI介面的功能卡、感测器单元、感测器模组, 还有业界第一台特殊为LED 电源输出拉载设计的专用电子负载。
此系统搭配的PCI介面的功能卡– LED电源量测卡与控制卡，其主要功能在量测调光电流/频率/周期占空比与提供调光控制讯号(直流电压, 脉波宽度调变, SM BUS) 与致能开关讯号。另外，也可利用时序/杂讯量测卡来作为20MHz 频宽下的涟波电流量测。
Chroma 8491 自动测试系统配备了针对待测物(LED 电源应用于照明) 特性优化后之标准测试项目，使用者只需在标准测试项目上定义测试条件和测试规格即可测试。
Chroma 8491 自动测试系统软体运行于Windows98/2000/NT/XP 环境下，在简单易学的Windows环境下为测试工程师提供专用的电源测试系统，并且方便使用Windows资源。
优化的测试项目
Chroma 8491 自动测试系统配备了针对待测物(LED 电源应用于照明)特性优化后之标准测试项目，使用者只需在标准测试项目上定义测试条件和测试规格即可测试。
优化后的测试专案涵盖了6类电源测试要求，输出特性 (OUTPUT PERFORMANCE) 检测待测物的一般性能，输入特性 (INPUT CHARACTERISTIC) 检测电源的输入参数，稳定度测试 (REGULATION TESTS) 检测待测物在输入电源和负载变化时的稳定性。时序和瞬态(TIMING & TRANSIENT)测量开机，关机时的暂态状态及各事件的时间，保护测试(PROTECTION TESTS) 触发电源的保护电路，特殊测试(SPECIAL TESTS) 提供了测试电源的特殊功能与方法。
|
输出特性测试 1. 直流输出电压 2. 直流输出电流 3. 涟波电流 (峰对峰值与有效值) 4. 调光电流 5. 调光频率 6. 调光周期 7. 效率 8. 测试中调整 |
输入端特性测试 9. 涌浪电流测试 10. 输入有效值电流 11. 输入峰值电流 12. 输入功率 13. 输入电流谐波 14. 输入功率因素 15. 输入电压缓升/降测试 16. 输入频率缓升/降测试 17. 输入断电测试 18. 输入电源失真模拟 |
稳定度测试 19. 电流稳定度 20. 电压稳定度 21. 综合稳定度 时序以及暂态特性测试 22. 开机时序 23. 关机时间 保护特性测试 24. 短路测试 25. 过电压保护 26. 超载保护 27. 过功率保护 特殊测试 28. GPIB 读/ 写 29. RS-232 读/ 写 |
