泰克MSO3012 DOP3012 2通100MHz混合信号数字示波器

名称:示波器

品牌:

型号:

简介:泰克MSO3012 DOP3012 2通100MHz混合信号数字示波器主要性能指标 500, 300, 100 MHz 带宽型号 2 通道和4 通道型号 16 条数字通道(MSO 系列) 所有通道上2.5 GS/s 的采样率 所有通道上5 ...

  • 产品介绍

泰克MSO3012 DOP3012 2通100MHz混合信号数字示波器主要性能指标
500, 300, 100 MHz 带宽型号
2 通道和4 通道型号
16 条数字通道(MSO 系列)
所有通道上2.5 GS/s 的采样率
所有通道上5 M 点的记录长度
>50,000 wfm/s 的最大波形捕获速率
成套高级触发
简便易用功能

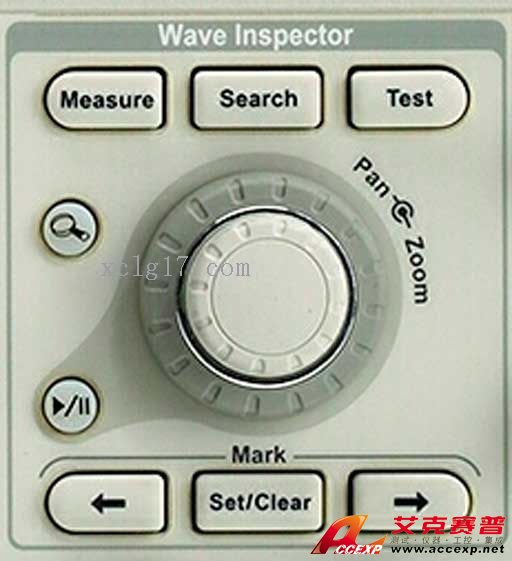

Wave Inspector® 控制功能,轻松导航和自动搜索波形数据
29 种自动测量FFT 分析,简化波形分析
TekVPI® 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
9 英寸(229 mm) WVGA 宽屏彩色显示器
体积小,重量轻- 仅厚5.8 英寸(147mm),仅重9 磅(4 公斤)
连接能力
前面板和后面板上的USB 2.0主机端口,迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0 设备端口,简便地连接PC 或直接打印兼容PictBridge® 的打印机
集成10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
并行自动触发、解码和搜索功能
多通道建立时间和保持时间触发
MagniVuTM高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
选配应用支持
电源分析
HDTV 和自定义视频分析
技术特性:
特点
垂直系统模拟通道

垂直系统

MSO3012

DPO3012

MSO3014

DPO3014

MSO3032

DPO3032

MSO3034

DPO3034

MSO3054

DPO3054

输入通道数量 2 4 2 4 4
模拟带宽(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz

计算的上升时间

5 mV/div (典型值)

3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps
硬件带宽极限 20 MHz 20 MHz, 150 MHz
输入耦合 AC, DC, GND
输入阻抗 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1%
输入灵敏度范围, 1 MΩ 1 mV/div to 10 V/div
输入灵敏度范围, 75Ω, 50Ω 1 mV/div to 1 V/div
垂直分辨率 8位(采用Hi-Res 时11 位)
最大输入电压, 1 MΩ 300 VRMS, 峰值≤± 450 V
最大输入电压, 75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 对5 mV/div 及以上设置为± 1.5%
对2 mV/div 设置为± 2.0%
对1 mV/div 设置为± 2.5%

通道到通道隔离度

(任何两条垂直标度相等的通道)

在≤ 100 MHz 时≥ 100:1, > 100 MHz 到额定带宽时≥ 30:1

偏置范围

范围 1 MΩ 50 Ω, 75 Ω
1 mV/div to 99.5 mV/div ±1 V ±1 V
100 mV/div to 995 mV/div ±10 V ±5 V
1 V/div ±100 V ±5 V
1.01 V/div to 10 V/div ±100 V NA

垂直系统数字通道

特点 所有MSO3000 型号
输入通道数量 16 条数字通道(D15 到D0)
门限 每套8 条通道单独设置门限
门限选择 TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围 -15 V 到+25 V
最大输入电压 -20 V 到+30 V
门限精度 ±(100 mV +3% 的门限设置)
最大输入动态范围 50 Vpk-pk (取决于门限设置)
最大电压摆幅 500 mVpk-pk
输入阻抗 101 kΩ
探头负荷 8 pF
垂直分辨率 1 位

水平系统模拟通道

特点 所有MSO3000 型号
所有DPO3000 型号
最大采样率(所有通道) 2.5 GS/s
最大记录长度(所有通道) 5 M点
在最高采样率时捕获的最大时长(所有通道) 2 ms
时基范围 (S/div) 1 ns - 1000 s
时基延迟时间范围 -10 格到 5000 s
通道到通道偏移校正范围 ±100 ns
时基精度 在任何≥ 1 ms 间隔上± 10 ppm

水平系统数字通道

特点 所有MSO3000 型号
最大采样率
(主时基, 所有通道)
500 MS/s (2 ns 分辨率)
最大记录长度
(主时基, 所有通道)
5 M 点
最大采样率
(MagniVu, 所有通道)
8.25 GS/s (121.2 ps 分辨率)
最大记录长度
(MagniVu, 所有通道)
10k 点,以触发点为中心
最小可检测脉宽 2.0 ns
通道到通道偏移 500 ps 典型值

触发系统

特点 说明
主要触发模式 自动触发, 正常触发和单次触发
触发耦合 DC, AC,HF 抑制(衰减>50 kHz), LF 抑制(衰减<50 kHz), 噪声抑制(降低灵敏度)
触发释抑范围 20 ns - 8 s

触发灵敏度

特点 说明
内部DC 耦合 DC - 50 MHz 时0.5 div,在额定带宽时提高到1 div
外部(辅助输入) DC - 50 MHz 时200 mV,在250 MHz 时提高到500 mV

触发电平范围

特点 说明
任意通道 从屏幕中心± 8 格
外部(辅助输入) ±8 V
