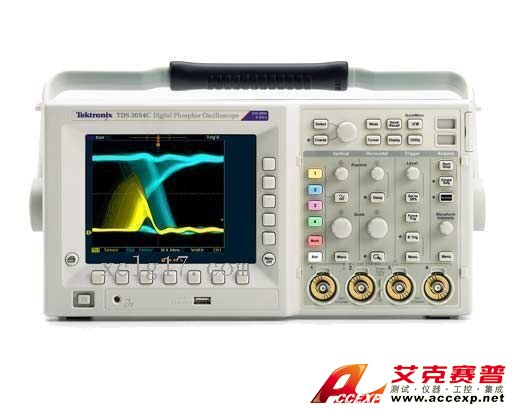

泰克TDS3032C2通道300MHz数字荧光示波器

名称:示波器

品牌:

型号:

简介:泰克TDS3032C2通道300MHz数字荧光示波器主要性能指标 100 MHz, 300 MHz 和500 MHz 带宽 2 条或4 条通道 在所有通道上实现高达5 GS/s的实时采样率 在所有通道上标配10 k 记录长度 3,600 w...

  • 产品介绍

泰克TDS3032C2通道300MHz数字荧光示波器主要性能指标
100 MHz, 300 MHz 和500 MHz 带宽
2 条或4 条通道
在所有通道上实现高达5 GS/s的实时采样率
在所有通道上标配10 k 记录长度
3,600 wfms/s 连续波形捕获速率
高级触发套件
简便易用功能
前面板USB 主机端口,简便地存储和传送测量数据
25 种自动测量功能
标配FFT
多语言用户界面
WaveAlert® 异常波形自动检测
TekProbe® 接口支持有源探头、差分探头和电流探头,自动定标和确定单位
便携式设计
轻便的设计(仅7 磅/3.2 公斤),容易携带
选配内置电池,在没有供电电源的情况下最长可以工作三个小时
专用分析应用模块
高级分析模块
极限测试模块
通信模板测试模块
扩展视频模块
601 串行数字视频模块
应用
数字设计、调试和测试
视频安装和服务
电源设计
教育和培训
通信模板测试
制造测试
通用工作台测试

技术特性:
特点
TDS3000C 系列电气特性

  TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
带宽 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz 500 MHz
计算得出的上升时间 (典型值) 3.5 ns 3.5 ns 1.2 ns 1.2 ns 0.7 ns 0.7 ns
通道数量 2 4 2 4 2 4
外部触发输入 所有型号均包括
每条通道上的采样速率 1.25 GS/s 1.25 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s 5 GS/s
最大记录长度 10 k 样点
垂直分辨率 9 位
垂直灵敏度, 1 MΩ 1 mV/div to 10 V/div
垂直灵敏度, 50Ω 1 mV/div to 1 V/div
输入耦合 AC, DC, GND
输入阻抗 并联13 pF 或50Ω 端子时1 MΩ
DC 增益精度 +2%
最大输入电压(1 MΩ) 150 VRMS, 峰值≤ 400 V
最大输入电压(50Ω) 5 VRMS, 峰值≤ 30 V
定位范围 + 5 div
带宽极限 20 MHz 20 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz 20 MHz, 150 MHz
时基范围 4 ns to 10 s 4 ns to 10 s 2 ns to 10 s 2 ns to 10 s 1 ns to 10 s 1 ns to 10 s
时基精度 在任意1 ms 时间间隔上± 20 ppm
输入/ 输出接口
以太网端口 RJ-45 连接器, 支持10Base-T LAN
USB 端口 前面板USB 2.0 主机端口,支持USB 闪存
GPIB 端口 全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配)
RS-232-C 端口 DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量波特率最高38,400(TDS3GV 通信模块选配)
VGA 视频端口 DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配)
外部触发输入 BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS

采集模式
DPO 捕获并显示复合波形、随机事件以 及实际信号行为中的细微模式。DPO能够 实时显示、存储和分析信号的三维信息, 即振幅、时间和振幅在各期的分布。
峰值检测 捕获高频和随机毛刺。可以捕获窄至1ns 的毛刺。
WaveAlert® 在所有通道上监视输入信号,并在出现任何与捕获的正常波形相偏离的波形时向用户示警。
采样 仅限数据采样。
平均值 平均计算2至512个(可选)捕获的波形数据
包络 在一次或多次捕获信号上获得的最大/最小值。
单一序列 使用单一序列(Single Sequence)按钮,一次捕获一个单次触发的捕获序列。
触发系统
主要触发方式 自动触发(支持40ms/格和更慢的滚动模式)、正常触发、单一序列触发。
B 触发 在时间或事件后触发。
时间触发范围 13.2 ns to 50 s
事件触发范围 1 至9,999,999 个事件。
触发类型
边沿 常规式电平驱动触发。任何通道上的正负斜率。耦合选择:DC、噪声抑制、高频抑制、低频抑制。
视频 可以在NTSC、PAL、SECAM 所有行或单行、奇/ 偶或所有场上触发。
扩展视频 可以在广播和非广播(自定义)标准特定行及在模拟高清电视格式(1080i, 1080p,720p,480p)上触发。要求TDS3VID 或TDS3SDI 应用模块。
脉宽(或毛刺) 可以在小于、大于、等于或不等于可选时限范围内(39.6 ns- 50 s)的脉冲宽度上触发。
欠幅脉冲 可以在穿过一个门限,但在再次穿过该门限前不能穿过第二个门限的脉冲上触发。
转换速率 可以在快于或慢于设定速率的脉冲边沿速率上触发。可以是上升沿、下降沿或二者兼有。
码型 在特定时间为真或假时指定AND、OR、NAND、NOR。
状态 任意逻辑状态。可以触发时钟的上升沿或下降沿。可以在两个输入(而不是4 个)的组合上使用逻辑触发。
通信 为按照ANSI T1.102 标准进行的DS1/DS3 通信模板测试提供所需的隔离脉冲触发功能。要求TDS3TMT应用模块。
交替 按顺序将每条活动通道作为触发源。
测量系统
光标 幅度,时间。
自动波形测量 - 显示四种任意组合的波形测量值。或使用测量快照功能显示所有测量数据。测量项目包括:周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、- 占空比、+ 过冲、- 过冲、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突发脉冲串宽度、延迟、相位、面积(Area)*1 、周期面积(Cycle Area)*1
测量统计 平均值,最小值,最大值,标准偏差。要求TDS3AAM 应用模块。
门限 用户自定义自动测量门限,可以使用百分比或电压设置。
选通 可以使用屏幕或垂直光标隔离采集内部发生的特定事件,进行测量。
波形数学运算
代数运算 加, 减, 乘, 除波形。
FFT 频谱幅度。把FFT 垂直标度设置成线性RMS或dBV RMS,把FFT窗口设置成Rectangular、Hamming、Hanning或Blackman-Harris。
高级数学运算*1

积分、微分、定义广泛的代数表达式,包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。

例:(Intg (Ch1 - Mean(Ch1)) x 1.414 x VAR1)。

波形处理
自动设置 在垂直、水平和触发系统上单键自动设置所有通道,支持撤销自动设置功能。
偏移校正 可以用手控方式输入通道间的偏移校正值(± 10ns),以获得较好的定时测量值和更精确的数学波形。
显示特点
显示器类型 6.5 英寸(165.1 mm)液晶TFT 彩色显示器。
显示器分辨率 640像素水平x 480像素垂直(VGA)。
内插 Sin(x)/x
波形样式 点、向量、可变余辉、无穷大余辉。
标线 全标、网格、交叉线、帧、NTSC、PAL、SECAM和示波(100%和75%彩条矢量)要求选项TDS3VID 和TDS3SDI 视频应用模块。
格式 YT、XY 和门控XYZ(带Z 轴空白显示的XY 仅在4 通道仪器上提供)。
电源
AC 供电电源
电源电压 100 VRMS- 240 VRMS ±10%。
电源频率

100 V-120 V 时45 Hz -440 Hz;

120 V - 240 V时45 Hz - 66 Hz。

能耗 最大75 W。
电源供电 要求TDS3BATC可充电锂电池
典型工作时间 3 小时
环境与安全
    工作 非工作
温度 0 ºC to +50 ºC -40 ºC to +71 ºC
湿度

工作和非工作湿度:小于等于+30℃时相对湿度最高95%;

工作和非工作湿度:小于等于+50℃时相对湿度最高45%。

高度 3,000 米 15,000 米
电磁兼容性 满足或超过EN55011A 类辐射和传导放射标准;EN6100-3-2 AC 电力线谐波辐射;EN6100-3-3 电压变化、波动和闪烁;FCC 47CFR、第15 部分、B 分段A 类设备;澳大利亚EMC 大纲规定。
安全 UL61010B-1, CSA1010.1, IEC61010-1, EN61010-1
物理特点
仪器
外观尺寸 毫米 英寸
宽度 375.0 14.8
高度 176.0 6.9
厚度 149.0 5.9
重量 公斤
仪器净重 3.2 7.0
装上电池 4.5 9.8
仪器发货
包装外观尺寸 毫米 英寸
宽度 502.0 19.8
高度 375.0 14.8
厚度 369.0 14.5
机架安装(RM3000)
外观尺寸 毫米 英寸
宽度 484.0 19.0
高度 178.0 7.0
厚度 152.0 6.0
