Gwinstek GDS-1102 100MHz数字存储示波器

Gwinstek GDS-1102 100MHz数字存储示波器价格优惠
产品名称与编号:Gwinstek GDS-1102 100MHz数字存储示波器http://www.hncsw.net/product/oscilloscope/334.html。
所属类别与网址:示波器|http://www.hncsw.net/product/oscilloscope/
产品电话与品牌:Gwinstek GDS-1102 100MHz数字存储示波器销售电话:0731-8428427852

产品详细说明:

Gwinstek GDS-1102 是一款100MHz带宽的数字存储示波器,2个输入通道,250MSa/s 实时采样率和 25GSa/s 等效采样率 . Gwinstek GDS-1102 具有4k存储深度/CH,最快10ns的峰值侦测15组的面板设定和波形存储/调出 . Gwinstek GDS-1102 采用5.6" TFT LCD真彩显示面板. 19 组自动测量 ,时基数: 1ns ~ 10s/div .Gwinstek GDS-1102 自带USB接口. Gwinstek GDS-1102可以进行加, 减, FFT等数学运算,6位实时计频器.

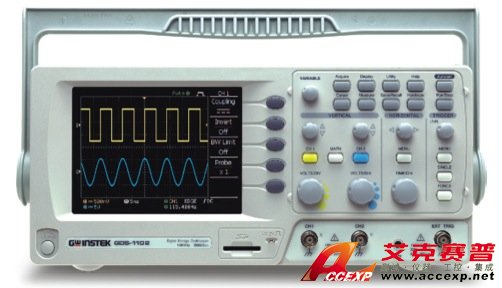

Gwinstek GDS-1102图片



垂直系统
通道数 2
带宽 DC ~ 100MHz (-3dB)
上升时间 <约3.5ns
灵敏度 2mV/div ~ 5V/div (1-2-5 步进)
精确度 ±(3% x |读出数值|+0.1 div + 1mV)
输入耦合 AC, DC & 接地
输入阻抗 1MΩ±2%, ~16pF
极性 正向 ,反向
最大输入 300V (DC+AC peak), CATII
波形信号处理 + , - , FFT
偏移范围 2mV/div ~ 50mV/div : ±0.4V
100mV/div ~ 500mV/div : ±4V
1V/div ~ 5V/div : ±40V
带宽限制 20MHz (-3dB)
触发系统
触发源 CH1 , CH2 , 电源, 外部触发
触发模式 自动, 普通, 单次, TV, 边沿, 脉宽
触发耦合 AC , DC , 低频抑制 , 高频抑制 , 噪声抑制
灵敏度 DC ~ 25MHz : 约 0.5div 或 5mV;  25MHz ~ 100MHz : 约 1.5div 或 15mV
外部触发
范围 ±15V
灵敏度 DC ~ 30MHz : ~ 50mV ; 30M ~ 100MHz : ~100mV
输入阻抗 1MΩ±2% , ~ 16pF
最大输入 300V (DC AC peak) , CATII
水平系统
扫描范围 1ns/div ~ 10s/div (1-2.5-5 步进); 滚动模式 : 250ms/div ~ 10s/div
显示模式 主时基, 窗口, 窗口放大, 滚动, X-Y
准确度误差 ±0.01%
前置触发 最大10 div
后置触发 1000 div
X-Y 模式
X-轴输入 通道 1
Y-轴输入 通道 2
相位移 ±3° 在 100kHz
信号获取系统
实时采样率 最大250MSa/s
等效采样率 最大25GSa/s
垂直分辨率 8 位
记录长度 最大4K 点
获取模式 采样, 峰值侦测, 平均
峰值测量 10ns (500ns/div ~ 10s/div)
平均次数 2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游标及测量系统
电压测量 Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot
时间测量 频率, 周期, 上升时间 ,下降时间, 正脉宽,负脉宽, 占空比
游标测量 ΔV
ΔT
计频器 分辨率: 6 位
精确度: ±2%
信号源:除视频触发模式下,所有可用触发源
控制面板功能
自动设定 自动调整垂直系统,水平系统,触发电平
存储 高达15组面板設定
波形存储 15 组波形
显示系统
TFT LCD 5.6 英寸
显示分辨率 234 x 320 点
显示格线 8 x 10 格
显示亮度 可调整
接口
USB 接口 USB1.1 & 2.0 全速兼容 (打印机和闪存盘不支持)
SD 卡插槽 图像 (BMP), 波形数据 (CSV) 和面板設定 (SET)
电源
电压范围 AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应
其他功能
多国语言菜单
在线帮助
附件
  用户手册 x 1
电源线 x 1
GTP-100A-2 探棒(10:1/1:1) x 2
尺寸和重量

周边配件




电源线x 1
操作手冊 x 1
GTP-100A-2 (10:1/1:1) 被动式测棒 (每通道一支)

选购配件
GSC-006  便携式软性背包
GTL-110  BNC-BNC测试电缆线
GTL-242  USB 2.0 A-B 类型 电缆线

310(W) x 142(H) x 140(D)mm
约 2.5kg
周边配件




电源线x 1
操作手冊 x 1
GTP-100A-2 (10:1/1:1) 被动式测棒 (每通道一支)

选购配件
GSC-006  便携式软性背包
GTL-110  BNC-BNC测试电缆线
GTL-242  USB 2.0 A-B 类型 电缆线

周边配件

电源线x 1
操作手冊 x 1
GTP-100A-2 (10:1/1:1) 被动式测棒 (每通道一支)

选购配件
GSC-006  便携式软性背包
GTL-110  BNC-BNC测试电缆线
GTL-242  USB 2.0 A-B 类型 电缆线
