鼎阳SIGLENT SDS7604L高分辨率示波器
名称：示波器
品牌：鼎阳SIGLENT
型号：SDS7604L
简介：鼎阳SIGLENT SDS7604L高分辨率示波器主要特性带宽：8 GHz, 6 GHz垂直分辨率：12-bit 实时采样率： 最高 20 GSa/s@所有通道最大存储深度： 2 Gpts/通道（单通道模式）波形捕获率：110 万帧/秒（S...
申请服务
- 产品介绍

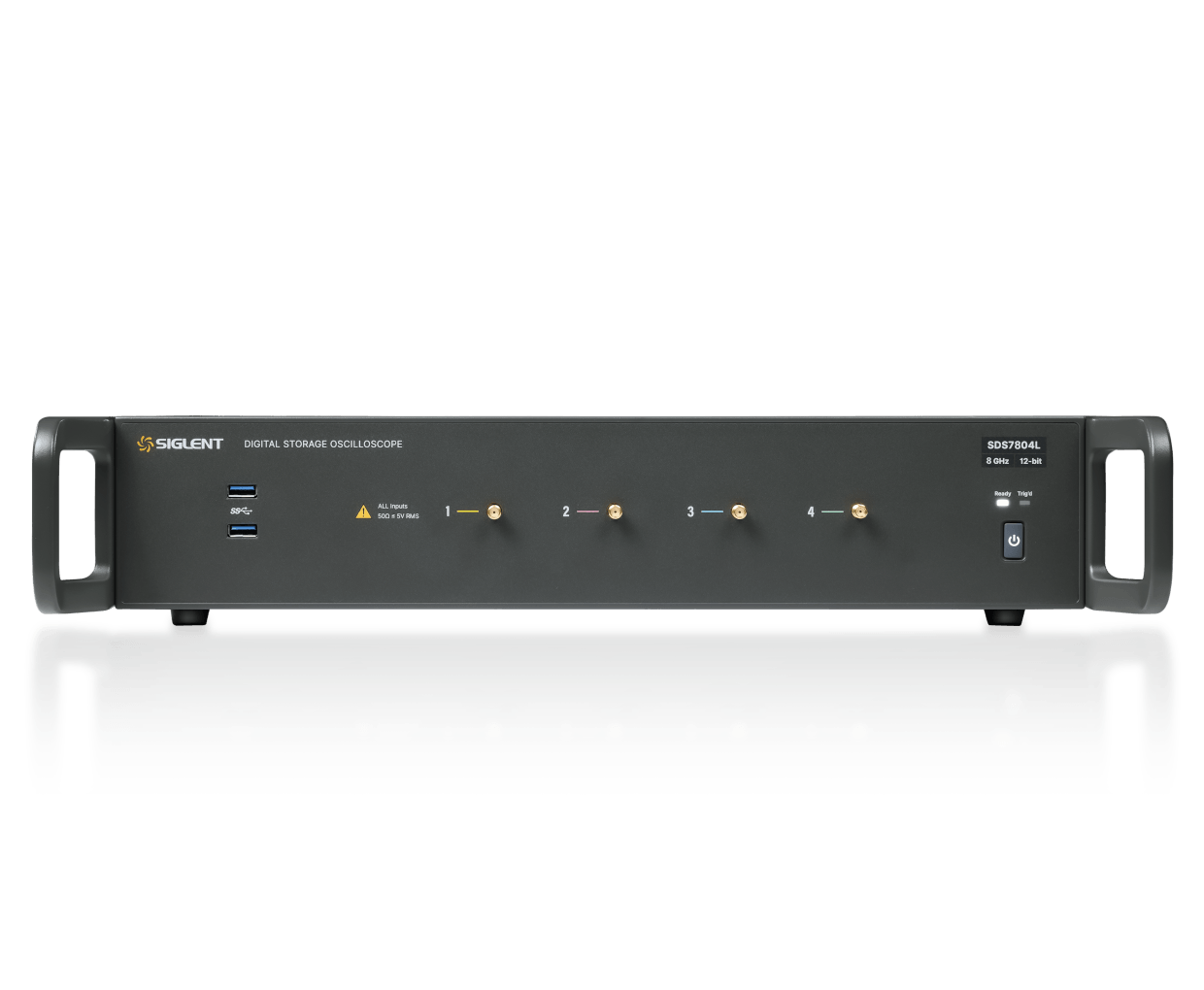

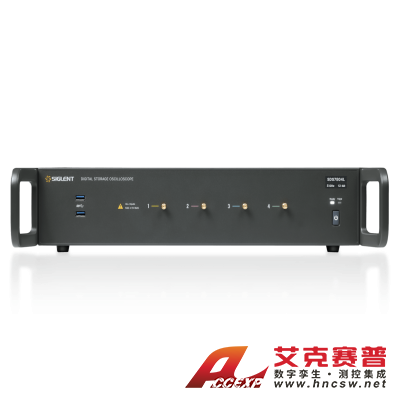

鼎阳SIGLENT SDS7604L高分辨率示波器
主要特性
带宽：8 GHz, 6 GHz
垂直分辨率：12-bit
实时采样率： 最高 20 GSa/s@所有通道
最大存储深度： 2 Gpts/通道（单通道模式）
波形捕获率：110 万帧/秒（Sequence模式）
专业级性能配置
SDS7604L系列紧凑型数字示波器在性能上与标准台式机 SDS7604L 系列高分辨率示波器实现技术同源，其紧凑机身内集成与高端台式机同等的信号处理能力，兼顾机架部署的空间效率与专业测量的精度需求，让高性能测试不再受限于设备形态。
灵活组建多通道采集系统
在同步测量与系统扩展层面，SDS7604L支持通过同步机实现 64 台示波器的精准触发同步采集，单台4通道配置可灵活扩展至256个模拟通道，满足大规模信号阵列的同步监测需求。上位机通过千兆网口直连设备，菊花链式参考时钟级联方案，可实现多设备采样时钟频率的精准锁定，保证多通道信号采集的相位一致性，为高速电路调试、电源完整性分析等精密测量任务构建可靠的同步技术架构。
协议一致性分析
支持 USB2.0、2.5G/5G/10GBase-T、100Base-TX、1000Base-T、100/1000Base-T1 等网络协议，以及 MIPI-DPHY、DDR2/DDR3 等高速接口协议的标准测试。通过仪器专业的自动分析软件，可快速输出符合行业标准的测试报告，助力高效完成产品开发与验证工作
最大化空间效率
SDS7604L紧凑型数字示波器采用2U 标准机架架构，以高度集成化设计实现空间效率最大化，机架/桌面双模式安装设计，既支持机柜的密集堆叠部署，也可使用HDMI外接显示器，快速切换为桌面独立操作模式，灵活适配研发实验室的测试台、工业产线的集中测控机柜及现场移动调试等多元场景
