用数字说话
输入通道
- 4?个 SMA 输入
- 每个 SMA 输入都支持模拟、频谱(使用 DDC)或同时支持两者
每条通道的性能
- 采样率: 25?GS/s
- 带宽: DC ~ 8?GHz (选配)
- 垂直分辨率: 12?位 ADC
- 实时 2?GHz DDC (选配)
- 记录长度: 125?M 点 (标配), 250?M 点 (选配)
- 同类最低的噪声
- 同类最高的 ENOB
- 同类最优秀的通道间隔离度
实时数字下变频器 (DDC)
- 已获专利的时域和频域单独控制功能
- 高达 2?GHz 捕获带宽 (选配)
- IQ 数据传送到 PC 进行分析 (选配)
- 频率相对于时间关系图、相位相对于时间关系图、幅度相对于时间关系图 (选配)
杰出的低噪声、垂直分辨率和精度
- 全新 TEK061 前端 ASICs 实现了低输入噪声
- 噪声 @ 1mV/div: 54.8?uV @ 1?GHz
- 输入范围: 10mV ~ 10?V 满刻度
- DC 增益精度: +/-1.0%, 在所有 >1?mV/div 的增益设置下
-
有效位数(ENOB):
- 8.2?位 @ 1?GHz
- 7.6?位 @ 2.5?GHz
- 7.25?位 @ 4?GHz
- 6.8?位 @ 6?GHz
- 6.5?位 @ 8?GHz
远程通信和连接
- 以太网 10/100/1000?端口
- USB 3.0?设备端口 (USBTMC)，高达 800?Mb/s
- LXI 1.5?认证 (VXI-11)
- 使用 e*Scope 简便地实现远程访问，只需在浏览器中输入仪器的 IP 地址。
- 屡获大奖的用户界面
- 驱动程序: IVI-C, IVI-COM, LabVIEW
- 支持 VISA, MATLAB, Python, C/C++/C#, 套接字
测量分析
- 36?种标准测量
- 抖动测量 (选配)
- DDR 测量 (选配)
- 功率测量 (选配)
操作系统
- 封闭 Linux 嵌入式操作系统 (标配)
安全和解密 (选项 6-SEC)
- 密码保护所有用户可接入的端口
- 给模数转换器上锁，防止在仪器上存储用户数据
- 满足顶级机密和高安全环境需求
外观尺寸
- 2U (3.5?英寸/89?mm) 高，开箱即可装入机架 (标配)
- 17?英寸(432?mm) 宽
- 适合标准 24?- 32?英寸(610?- 813?mm) 机架
- 机架环境中左右通风
6?系列家族
6?系列紧凑型数字化仪模数转换器(LPD64)是同类产品中所有通道上性能最高的模数转换器。这种高速模数转换器既拥有模数转换器的功能，又拥有示波器的处理能力，采用的硬件平台与 6?系列 MSO 类似。
许多研发工程师需要把其代码、测试工作和平台性能转移到制造和自动化环节，对他们来说，从 6?系列 MSO 台式示波器迁移到紧凑型数字化仪模数转换器变得异常简便。这两种产品支持相同的用户界面、远程功能、性能特点和编程后端，以便让迁移过程变得尽可能简单便捷。不需重写测试例程和开发测试周期代码！
如需进一步了解 6?系列台式 MSO 的功能，包括屡获大奖的用户体验和各种分析软件选项，请参阅 6?系列 MSO 产品技术资料：www.tek.com/6SeriesMSO。
紧凑型数字化仪
6?系列紧凑型数字化仪模数转换器在相同的 2U 空间中把泰克TEK049 ASIC 的数量提高了一倍，扩展了 5?系列 MSO 紧凑型数字化仪的性能。现在在所有通道上实现了 25GS/s 采样率及高达 8GHz 带宽紧凑型数字化仪用户现在可以在相同的机架空间中选择超高通道数或超高性能。
如需进一步了解台式 5?系列 MSO 紧凑型数字化仪的功能，请参阅产品技术资料：www.tek.com/MSO58LP

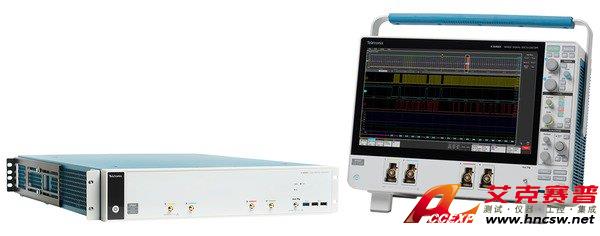

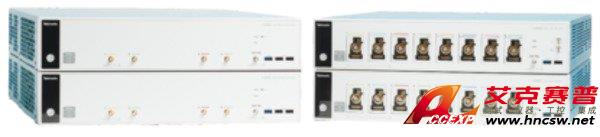

两台 6?系列紧凑型数字化仪模数转换器(左)和两台 5?系列 MSO 紧凑型数字化仪示波器(右)
|
快速对比 |
6?系列紧凑型数字化仪模数转换器 |
5?系列紧凑型 MSO |
|---|---|---|
| 采样率 | 25?GS/s | 6.25?GS/s |
| 模拟带宽 | 高达 8?GHz | 1?GHz |
| RF (DDC) 频宽带宽 | 2?GHz | 500?MHz |
| ENOB @ 1?GHz | 8.2?位 | 7.6?位 |
| LXI 标准版本 | 1.5? | - |
| 机架外观尺寸 | 2U | 2U |
物理学机器诊断
物理学一直在物质和能量方面引领世界发展，找到各种全新的令人激动的科学发现。这些试验要求更高精度、准确度、性能和密度的模数转换器和示波器来监测目标测试点。6?系列紧凑型数字化仪模数转换器提供了业界领先的性能、小巧的外观、泰克倍受信赖的可靠性、简便的远程访问能力、屡获大奖的用户界面，满足了这些要求。
常用物理领域
- 高能 (粒子) 物理
- 核物理
- 原子、分子和光物理
- 凝聚态物质
研究实验室中要求单次事件或快速重复监测的研究领域；光多普勒测速(PDV)、VISAR、气枪、光谱学、加速器等试验。其中许多试验是诊断试验，要验证多普勒位移、相位对准、差频、转向对准或幅度。使用可靠的高性能设备完成这些操作对长期成功至关重要。
每条通道上的性能
打开多条模数转换器通道，然后想知道采样率、记录长度或带宽是多少，是不是觉得很麻烦？6?系列紧凑型数字化仪模数转换器在每条通道上一直提供业界领先的性能。没有下降！
主要性能特点：
- 所有通道上 25?GS/s
- 所有通道上 DC ~ 8?GHz
- 所有通道上高达 250?M 样点
- 所有通道上高达 2?GHz RF DDC 捕获带宽
- 所有通道都安放在 2U 机架的模数转换器中
- 12?位模数转换器
- 低噪声同类最佳
- 有效位数同类最佳
- 通道隔离度(串扰)同类最佳

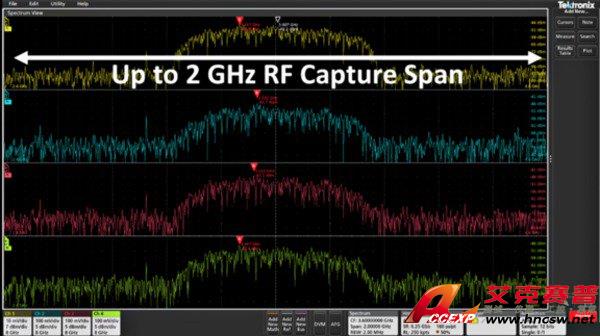

频谱视图
直观的频谱分析仪控制功能如中心频率、频宽和解析带宽 (RBW) 独立于时域控制功能，可以简便地进行设置，实现频域分析。频谱视图适用于每个模拟输入，支持多通道混合域分析。
在频域中查看一个或多个信号，通常可以更简便地调试问题。示波器和模数转换器几十年前就有基于数学的 FFT，以满足这一需求。然而，FFTs 出名地难用，因为它们采用相同的采集系统，提供了模拟时域视图。在为模拟视图优化采集设置时，频域视图并不是您所想要的。在获得想要的频域视图时，您的模拟视图不是自己想要的。在基于数学的 FFTs 中，几乎没有可能同时在两个域中都获得优化的视图。
频谱视图改变了这一切。在每个输入背后，泰克已获专利的技术为时域提供了一个压缩器，为频域提供了一个数字下变频器。两条不同的采集路径可以同时观察输入信号的时域视图和频域视图，并为每个域提供独立的采集设置。其他制造商提供了各种“频谱分析”套件，虽然声称使用简便，但实际上都有上述局限性。只有频谱视图既提供了杰出的易用性，又能够同时在两个域中实现优化的视图。
可以使用所有泰克 5?系列和 6?系列产品上标配的各种编程命令和 API 接口，从 6?系列紧凑型数字化仪简便地传送波形和 IQ 数据。
泰克 TEK049 ASIC 拥有一条已获专利的信号路径，可以把信号从 ADC 传送到传统压缩器(示波器)和数字下变频器(DDC - RF)，独立控制时域和频域。
性能背后
泰克设计的 TEK049 ASIC 包含 12?位模数转换器(ADCs)，提供的分辨率比传统 8?位 ADC 高 16?倍。TEK049 与泰克全新 TEK061 前端放大器配套使用，拥有业界领先的低噪声，实现了最佳信号保真度，可以以高分辨率捕获小信号。
全新前端放大器实现了同类最低的噪声
噪声是能够在高速小信号上查看精细信号细节的一个关键因素。测量系统固有的噪声越高，能看到的实际信号细节越少。在垂直设置值设为高灵敏度(如 ≤ 10?mV/div)，以查看高速总线拓扑中普遍存在的小信号时，这在模数转换器上变得更加关键。6?系列紧凑型数字化仪拥有全新前端 ASIC —— TEK061，在最高的灵敏度设置下实现了突破性的噪声性能。
此外，新的 High Res 模式根据选择的采样率，应用独特的基于硬件的有限脉冲响应 (FIR) 滤波器。FIR 滤波器针对该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，从模数转换器放大器和 ADC 中消除噪声。High Res 模式一直提供最低 12?位的垂直分辨率，在 ≤ 625MS/s 采样率及 200MHz 带宽时，一直扩展到 16?位垂直分辨率。
轻松实现远程控制
在测试机架中对 6?系列紧凑型数字化仪模数转换器进行编程并简便地进行远程控制，变得异常简便。
自动测试设备和多通道系统要求强大的编程功能，通常受到机架空间限制和/或速度限制。6?系列紧凑型数字化仪模数转换器把 4?条高性能 25?GS/s 通道放到仅 2?个机架单位中，可以随时安装到机架里。每个输入可以作为一条精密模拟通道和/或频谱通道，拥有多个远程接口，可以通过 1000Base-T 以太网或 Super Speed USB 3.0?端口传送到本地 PC 进一步进行分析。由于支持各种编程语言和 GitHub 库，可以通过多种方式把全新模数转换器集成到测试机架中。
主要远程访问功能包括：
- 2?个机架高（3.5?英寸）且带机架固定架
- 使用网络浏览器简便地进行远程访问和控制
- LXI 1.5?认证 (VXI-11)
- 以太网和 USB 3.0?(USBTMC) 设备端口，高达 800Mbps 传送速率
- 程序员手册，含 1000?多条 VISA 命令
- 编程支持：IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, Sockets 等
- Tektronix GitHub 编程实例 (https://github.com/tektronix/Programmatic-Control-Examples)
在浏览器中使用 e*Scope 简便地进行远程控制，如 Chrome、Firefox 或 Edge
e*Scope 提供了一种简便的远程查看方式，可以使用标准网络浏览器，通过网络连接控制 5?系列或 6?系列示波器或模数转换器，其方式与现场操作一模一样。只需在现代浏览器中输入仪器 IP 地址，就会显示 LXI 登录页面，然后选择 Instrument Control 进入e*scope。它不需要驱动程序，与浏览器自动契合，就像连接仪器屏幕或连接监视器一样。它速度快，反应快，特别适合一台或多台仪器查看数据。
在监视器上平铺多个浏览器标签进行查看，使用 e*Scope 在多台仪器中简便地实现远程控制
同步
使用手动时延校正和辅助触发输入，在 200?ps 内同步多条仪器通道
在同步多台仪器时，非常重要的一点是使仪器通道之间的时延达到最小，以实现数据定时精度。时延一般可以分成两类：来自到模拟通道的辅助触发的不确定度的时延，来自触发抖动的时延。通过校准到辅助输入的通道时延的影响，我们可以降低仪器通道与抖动之间的定时不准确度。这个过程称为仪器时延校正。
可以在参考通道上进行时延校正，其同时把一个触发边沿(最好在 1Vpp 以上)输送到多台仪器的辅助触发输入及参考通道中。在一切调节完毕后，仪器到仪器通道可以位于只有几个样点的非常紧张的容差范围内，并位于我们的 200ps 指标范围内。不管是 16?通道还是 200?通道，所有数据都可以简便同步和进行分析。
增强安全选项
选配的6-SEC 增强仪器安全功能使用密码保护控制所有仪器 I/O 端口打开/关闭及仪器固件升级功能。此外，选项6-SEC 提供了最高的安全性，其保证内存中不会存在用户设置或波形数据，满足国家工业安全计划操作手册 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 保密系统认证和认可国防安全手册。这保证了您可以满怀信心地把仪器带出保安区域。
任意波形/函数发生器 (AFG)
仪器可以选配集成任意波形/函数发生器，特别适合模拟设计中的传感器信号，或在信号中增加噪声执行裕量测试。集成函数发生器提供了高达 50?MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正弦曲线和心电图。AFG 可以从内部文件位置或 U 盘中加载最长 128?k 点的波形记录。
AFG 特性兼容泰克 ArbExpress 基于 PC 的波形创建和编辑软件，可以快捷方便地生成复杂的波形。
数字电压表 (DVM) 和触发频率计数器
仪器含集成 4?位数字电压表 (DVM) 和 8?位触发频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。触发频率计数器提供了触发事件非常精确的频率读数。
数字电压表和触发频率计免费提供，在注册产品后激活。
