泰克 MSO3014 示波器

名称:示波器

品牌:

型号:

简介:主要特点和优点 主要性能指标 500, 300, 100 MHz 带宽型号 2 通道和4 通道型号 16 条数字通道(MSO 系列) 所有通道上2.5 GS/s 的采样率 所有通道上5 M 点的记录长度 50,000 wfm/s 的最大波形...

  • 产品介绍

主要特点和优点

主要性能指标
  • 500, 300, 100 MHz 带宽型号
  • 2 通道和4 通道型号
  • 16 条数字通道(MSO 系列)
  • 所有通道上2.5 GS/s 的采样率
  • 所有通道上5 M 点的记录长度
  • >50,000 wfm/s 的最大波形捕获速率
  • 成套高级触发
简便易用功能
  • Wave Inspector® 控制功能,轻松导航和自动搜索波形数据
  • 29 种自动测量FFT 分析,简化波形分析
  • TekVPI® 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
  • 9 英寸(229 mm) WVGA 宽屏彩色显示器
  • 体积小,重量轻- 仅厚5.8 英寸(147mm),仅重9 磅(4 公斤)
连接能力
  • 前面板和后面板上的USB 2.0主机端口,迅速简便地存储数据、进行打印及连接USB 键盘
  • 后面板上的USB 2.0 设备端口,简便地连接PC 或直接打印兼容PictBridge® 的打印机
  • 集成10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
  • I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
  • 并行自动触发、解码和搜索功能
  • 多通道建立时间和保持时间触发
  • MagniVuTM高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
选配应用支持
  • 电源分析
  • HDTV 和自定义视频分析
MagniVuTM 高速采集技术

MSO3000 系列上的主数字采集模式将在500 MS/s 时(2 ns分辨率)捕获高达5 M 点。除主记录外,MSO3000 还提供了一种超高分辨率记录,称为MagniVu,在高达8.25 GS/s 时(121.2 ps)时采集10,000 点。在每次触发时都采集主波形和MagniVu 波形,可以在显示屏上随时在运行或停止之间切换。MagniVu的定时分辨率明显要比市场上类似的MSO 精细,在数字波形上进行关键定时测量时让您放心。

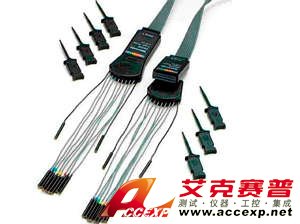

P6316 MSO探头提供了两个8通道适配夹,简化了与设备的连接。



P6316 MSO 探头

这种独特的探头设计提供了两个八通道适配夹,简化了连接被测设备的过程。在连接到方形引脚时,P6316 可以直接连接中心相距1/10英寸的8×2方形引脚头部。在要求更高的连接灵活性时,您可以使用自带的飞线束和抓斗,夹到表面安装设备或测试点上。P6316提供了杰出的电气特点,电容负荷仅8 pF,输入阻抗为101 kΩ。
