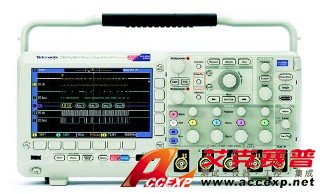

美国泰克TektronixDPO2024混和信号示波器
名称：示波器
品牌：
型号：
简介：数字荧光示波器简介：数字荧光示波器200M带宽四通道,1M存储深度,采样率高达1GS/s 。 数字荧光示波器详细信息： ● 数字荧光示波器多功能混合信号设计调试工具 ● MSO2000 和DPO2000 系列数字荧光示波器上的数字荧光技术实...
申请服务
- 产品介绍
数字荧光示波器简介：数字荧光示波器200M带宽四通道,1M存储深度,采样率高达1GS/s 。
数字荧光示波器详细信息：
● 数字荧光示波器多功能混合信号设计调试工具
● MSO2000 和DPO2000 系列数字荧光示波器上的数字荧光技术实现了5,000 个波形/ 秒的波形捕获速率和实时辉度等级。
● 数字荧光示波器专业设计，让您的工作更轻松Wave Inspector? 导航和搜索想象一下如果没有谷歌和雅虎之类的搜索引擎，没有收藏夹之类的网络浏览器功能，没有链接，没有AOL和MSN 之类的互联网服务供应商，您将不能有效地利用互联网！那么，您现在就会知道，当真正试图使用数字示波器的长记录长度时，大多数现代示波器用户的感受了。记录长度是示波器的关键指标之一，是指可以在一次采集中数字化和存储的样点数量。记录长度越长，能够以高分辨率(高采样率)捕获的时间窗口越长。
● 世界上第一部数字示波器只能捕获和存储500个样点，对调查的事件很难采集所有相关信息。多年来，示波器厂商已经提供越来越长的记录长度，以高分辨率满足长捕获窗口的需求，高分辨率要么已经成为目前大多数中档示波器的标准配置，要么用户可以选择升级到几兆样点的记录长度。
数字荧光示波器主要性能指标：
● 200MHz带宽型
● 4条模拟通
● 16条数字通道(MSO2000系列)
● 所有通道上采样率高达1GS/s
● 所有通道上1M点记录长度
● 5,000wfm/s最大波形捕获速率
● 高级触发套件
串行总线触发和解码
● I2C, SPI, CAN, LIN, 和RS-232/422/485/UART串行触发、解码和分析选项
数字荧光示波器易用功能
● Wave Inspector导航和搜索提供了前所未有的波形分析效率
● FilterVu可变低通滤波器可以滤掉不想要的信号噪声，同时仍捕获高频事件
● 英寸(180mm)宽屏TFT-LCD彩色显示器
● 前面板上USB2.0端口，迅速简便地存储数据
● 后面板上USB2.0设备端口，使用USBTMC通过PC直接控制示波器，或直接打印到任何兼容PictBridge的打印机
● 即插即用PC连接和分析软件解决方案
● TekVPI探头接口，支持有源探头、差分探头和电流探头，自动定标和确定度量单位
● 体积小,重量轻,深仅5.3,英寸(134mm),重仅7磅14盎司(3.6公斤)
数字荧光示波器混合信号设计和分析(MSO2000 系列)
● 能够时间相关最多4 条模拟和16 条数字通道
● 并行总线触发和分析
● 多通道建立时间和保持时间触发
● 下一代数字波形显示
数字荧光示波器应用范围：
● 嵌入式设计和调试
● 混合信号设计和调试
● 电源测量
● 汽车电子
● 教育和培训
● 视频设计和调试
数字荧光示波器技术指标：
垂直系统－ 模拟通道
垂直系统模拟通道 MSO2012
DPO2012
MSO2014
DPO2014
MSO2024
DPO2024输入通道数 2 4 4
模拟带宽*1 (-3 dB) 100 MHz 100 MHz 200 MHz
计算的上升时间 3.5 ns 3.5 ns 2.1 ns
硬件带宽限制 20 MHz
输入耦合 AC, DC, GND
输入阻抗 1 MΩ ± 2%, 11.5 pF ± 2 pF
输入灵敏度范围 2 mV/div - 5 V/div
垂直分辨率 8 位
最大输入电压 300 VRMS, 峰值≤ 450 V
DC 增益精度(偏置设为0V) 10 mV/div - 5 V/div 为± 3%, 2 mV/div - 5 mV/div 为± 4%
偏置范围
2 mV/div - 200 mV/div ± 1 V
>200 mV/div - 5 V/div ± 25 V
通道到通道隔离
(相等垂直标度下任意两条通道) ≤ 100 MHz 时≥ 100:1 ≤ 200 MHz 时≥ 100:1
*1 2 mV/div 时的带宽为20 MHz, 所有型号
垂直系统－数字通道
MSO2012
MSO2014
MSO2024输入通道 16 条数字通道(D15 - D0)
门限 每8 条通道组一个门限
门限选择 TTL, CMOS, ECL, PECL, 用户自定义
用户自定义门限范围 ± 20 V
最大输入电压 ± 40 V
门限精度 ±(100 mV + 3% 的门限设置)
最大输入动态范围 80 Vpk-pk (取决于门限设置)
最小电压摆幅 500 mVpk-pk
输入阻抗 101 kΩ
探头负荷 8 pF
垂直分辨率 1 位
水平系统－模拟通道
MSO2012
DPO2012 MSO2014
DPO2014 MSO2024
DPO2024
最大采样率(所有通道) 1 GS/s
最小峰值检测脉宽 7.0 ns 3.5 ns
最大记录长度(所有通道) 1 M 点
最高采样率时捕获的最大时长(所有通道) 1 ms
时基范围 4 ns - 100 s 2 ns - 100 s
时基延迟时间范围 -10 div - 5000 s
通道到通道偏移校正范围 ± 100 ns
时基精度 ± 25 ppm
水平系统－ 数字通道
MSO2012 MSO2014 MSO2024
最大采样率(在使用通道D7-D0 的任意通道时) 1 GS/s (1 ns 分辨率)
最大采样率(在使用通道 D15-D8 的任意通道时) 500 MS/s (2 ns 分辨率)
最大记录长度 1 M 点
最小可检测脉宽 5 ns
通道到通道偏移校正 2 ns 典型值
所有型号包括：
每条模拟通道一只P2221200 MHz, 1x/10x 无源探头, 用户手册和翻译后的前面板覆盖图, 文档资料光盘 (063-4118-xx), OpenChoice Desktop软件, NI LabVIEW SignalExpressTM泰克版LE软件, 校准证明, 测量结果可溯源国家计量学会及ISO9001质量认证体系, 电源线, 三年保修。MSO 型号还包括一只P6316 16通道逻辑探头和配套工具箱及附件包(016-2008-xx)。
