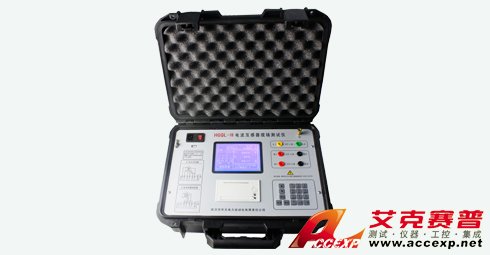

艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪
名称：高压电力测试仪
品牌：
型号：
简介：艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪可按国家标准测量电流互感器的比差和角差，还可测量电流1%～200%间任意百分比的比差和角差；可直接测量电流互感器的变比和极性；可现场测量电流互感器的实际二次负荷等等。仪器采用高精度、...
申请服务
- 产品介绍
艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪可按国家标准测量电流互感器的比差和角差，还可测量电流1%～200%间任意百分比的比差和角差；可直接测量电流互感器的变比和极性；可现场测量电流互感器的实际二次负荷等等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。另外，ACCEXP-HGQL-H 电流互感器现场测试仪采用艾克赛普公司最新研制出的320x240大液晶全中文界面平台技术，具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。以下是长沙艾克塞普仪器设备有限公司为您介绍艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪的产品特性和技术参数，如有疑问或者需要相关资料，请联系长沙艾克赛普仪器设备有限公司www.hncsw.net，可提供样机和相关工程师上门演示沟通，联系电话：0731-84284278 84284378。
艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪产品特性：
1. 电流互感器误差现场测试仪采用递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。
2. 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的
测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现
场检定工作。
3. 电流互感器误差现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到
0.02级，相当于0.05S级电流互感器，准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳
的测试结果测算出互感器的误差。
4. 采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
5. 测量范围宽，既可以测量标准变比的电流互感器，又可以测量非标准变比的电流互感器。
6. 可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。
7. 直接化整现场数据，判定合格或不合格。
8. 测量标准变比电流互感器与测量非标准变比电流互感器的1%-120%(S级)的规程点误差(角差、比差)。
9. 测量标准变比电流互感器与测量非标准变比电流互感器的1%-200%(S级)的任意点误差(角差、比差)。
10. 一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差(角差、比差)。
11. 一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差(角差、比差)。
12. 检测已知电流互感器以及非已知电流互感器的极性和变比值，并且能判断出非已知电流互感器的实际电流之
比，并且能模糊判断出非已知电流互感器的二次电流为5A还是1A。
13. 具有智能判断外接线状况，提示接线错误、变比、极性错误等。自动对测试数据进行化整，并判断是否超差。
14. 320*240大屏幕液晶显示，全中文界面。接线、操作简单，携带方便。
15. 可现场进行各种测量数据的存储和打印，方便用户查询。
16. 仪器通过标准USB接口方便的与计算机连接传输数据，后台管理软件进行报表处理并按国家标准打印证书。
17. 机箱应采用防震防压材料，保障现场操作人员的安全和设备安全。
艾克赛普 ACCEXP-HGQL-H 电流互感器现场测试仪技术参数：
1. 变比范围：5A/5A～25000A/5A(5A/1A～5000A/1A)。
2. 匝比误差：±0.2%。
3. 误差测量范围：5A/5A～5000A/5A(5A/1A～5000A/1A)。
4. 被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S对于1%(S级) 或5%测试点，其测试误差主要在于
仪器自动采点的偏差，即百分表读数的偏差以及1匝穿心位置的偏差(传统检定方法同样存在此两偏差) 。因
此两种检定方法进行比对，其误差差值可能较大也可能较小。
5. 整机准确度：被测电流互感器误差限值的1/3(见附录一) (注：标准互感器和校验仪引起的误差分别为被检
互感器误差限值的1/5和1/10，Δε(不超过被检互感器误差限值的1/2) 和Z引起的误差均为被检互感器误差
限值的1/10，电磁场引起的误差为被检互感器误差限值的1/10，其它引起的误差为被检互感器误差限值的
1/10。综合误差按上述各项均方根相加，为被检互感器误差限值的1/3.33＜1/3)。
6. 准确度：±0.05%。
见下表：
7. 直流电阻：0.0～0.1Ω，±3%。
0.1～50Ω，±1%。
8、CT二次负荷：1Ω～25Ω，±2%。
9. 工作条件：AC220V 10%/50Hz 2%。
10. 环境温度：0～40℃。
11. 环境湿度：25℃时<85%。
12. 整机重量：≤5Kg。
13. 整机体积：323mm×275mm×135mm。
