TSI 810CG型车工工艺学陈列柜
申请服务
- 产品介绍
机械陈列柜尺寸： 1250 × 430 × 1780mm

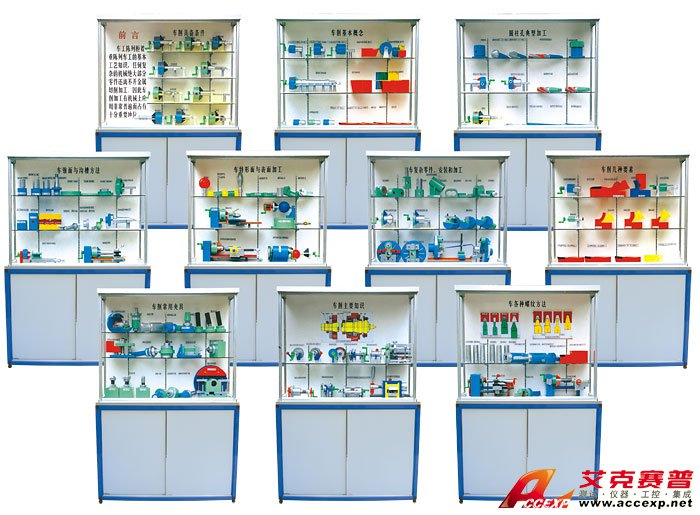

TSI 810CG型车工工艺学陈列柜内容如下：
序号与名称
陈 列 柜 内 容
第一柜
车削的具备条件
车外圆、车端面、切断和车槽、钻中心孔、车孔、铰孔、车螺纹、车圆锥面、车成形面、滚花、盘绕弹簧
第二柜
车削基本概念
工件上的三个表面（车外圆、车孔、车端面）、常用车刀的用途、切削平面和基面（横车）、切削平面和基面（纵车）、车刀角度的标准、刃倾角的作用（ 3 种）、车刀组成、常用车刀（外圆车刀 90 ° 车刀）、（端面车刀 45 ° 车刀）（切断刀、内孔车刀、圆头刀、螺纹车刀）
第三柜
圆柱孔典型加工
轴承套、圆锥形锪钻（ 60 °锪钻、 120 °锪钻）、车孔刀、扩孔钻（ 2 种）、麻花钻组成部分、车孔刀杆（ 3 种）、前排屑车通孔刀。
第四柜
车锥面与沟槽方法
轴肩槽（ A 、外圆槽， B 、 45 ° 槽， C 、外圆端面， D 、圆弧槽）、平面槽（ T 形槽、燕尾槽、平面直槽）、内槽（内 T 形槽和退刀槽、较长的内槽、阀中的内槽）、常见带有圆锥的零件、转动小滑板车外圆锥、偏移尾座车圆锥的方法、靠模的结构、平面槽刀的形状。
第五柜
车特形面和表面加工
形面零件（圆球面、三球手柄、手柄）、成形刀的种类（普通成形刀、棱形成形刀、圆形成形刀）、靠板仿形、蜗杆蜗轮车圆弧工具、刀架仿形装置的结构原理、旋风切削法加工带柄圆球。
第六柜
车各种螺纹方案
螺纹牙型的方案、弹性刀、杆螺纹车刀、硬质合金三角形螺纹车刀、自动退刀装置、车床套螺纹工具、车床攻螺纹工具、带卷眉槽的梯形螺纹精车刀、低速车削梯形时的进给方法、车螺纹时的传动示意、可调节刀杆、高速直进法车梯形螺纹、梯形内螺纹车刀。
第七柜
车复杂零件安装和加工
复杂元件的种类、在花盘上加工十字轴内孔的方法、在角铁上装夹和找正轴承座的方法、角度工件的装夹方法、用专用夹具车偏心轴、车偏凸轮的心轴、微形角铁、在花盘上夹连杆的方法。
第八柜
车削几种要素
车削层横截面要素、车刀工作图、金属切削过程示意、切削的类型、切削的收缩、 FZ 力使刀种弯曲、刀具的磨损形式、刃倾角减少刃口实际圆弧半径、残留面积、切削力及其分力。
第九柜
车削常用夹具
加工支架的车床夹具、弹簧心轴、组合车床夹具、端面拨动顶尖、花键心轴、圆锥心轴（ 2 件）、可调支承、圆柱孔用心轴定位、薄壁套的夹紧、结构较完善的螺旋压板夹紧装置、螺旋心轴。
第十柜
车床主要知识
啮合式离合器（牙嵌式）、啮合式离合器（齿轮式）、超越离合器、变速机构（滑移齿轮变速机构）、变速机构（离合器变速机构）、变向机构（滑移齿轮变向机构）、变向机构（圆柱齿轮和磨擦离合器组成的变向机轮）、开合螺母机构、进给过载保护机构、制动器、 CA6140 车床主轴部件。
