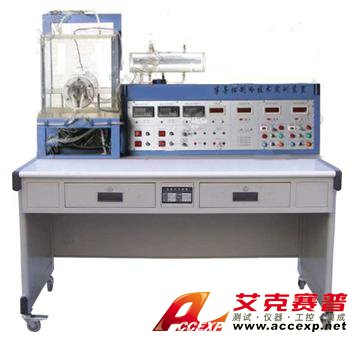

TSI 9920P型半导体制冷技术实训装置

名称:教育实验实训装置

品牌:

型号:

简介:TSI 9920P型半导体制冷技术实训装置

  • 产品介绍
一、TSI 9920P型半导体制冷技术实训装置装置特点:
1. 采用大功率半导体制冷组件作为冷源,不需要干冰、氨、氮、氟利昂等制冷剂,温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损,可连续工作。
2. 直观性强:可以直观的观察制冷片冷端结冰的全过程,深入掌握半导体制冷片的工作原理。
3. 可操作性强:用面板上提供的钮子开关,可以方便的切换半导体制冷片的工作状态,既能定性观察实训现象,又能通过测量仪表定量测量。
二、 TSI 9920P型半导体制冷技术实训装置技术性能:
1. 输入电源:单相三线~220V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 装置容量:<0.8kVA
4. 外形尺寸:1200mm×730mm×1400mm
5. 安全保护:具有漏电保护装置,安全符合国家标准

三、 TSI 9920P型半导体制冷技术实训装置的基本配置及功能:
实训装置由控制屏、实训桌和半导体制冷机组等组成
(一) 控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1. 直流数字电压表(1个):测量范围0~20V,按键切换档位,采用三位半数码显示,精度0.5%。输入阻抗为10MΩ。通过琴键切换可分别显示半导体制冷片A的输入电压、半导体制冷片B的输入电压、半导体制冷片A的输出电压、半导体制冷片B的输出电压。
2. 直流稳压电源(2个):提供0~15V连续可调的直流电源,电流为10A,为半导体制冷片提供电源。
3. 计时器:按下复位按钮时,开始计时,单位为秒。
4. 直流数字电流表(2个):测量范围0~10A,采用三位半数码显示,精度0.5%。直流数字电流表(一)显示半导体制冷片A的输入电流,直流数字电流表(二)显示半导体制冷片B的输入电流。
5. 温度控制器(3个):PID智能温度调节器,具有 PID智能温度控制加AI人工智能调节功能,分别可以监测半导体制冷片A的冷热端温度、半导体制冷片B的冷热端温度、容器的温度。
6. 加热器(2个):功率为180W,当制冷片工作在热机时,加热器对其表面进行加热。
7. 微型水泵(1个):使水冷液循环对半导体制冷片的热端进行散热。
8. 音乐片和直流电机:当半导体制冷片工作在热机时,其输出的电压可以驱动音乐片和直流电机。
(二) 实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面,设有两个抽屉。实训桌还设有四个万向轮,便于移动和固定。
(三) 半导体制冷机组
由两片半导体制冷片、水冷头、散热排、水泵、水冷液、水管、有机玻璃水箱、传热铝板等组成的水冷式半导体制冷机组,可直观观察水冷散热系统的工作原理及现象。

四、TSI 9920P型半导体制冷技术实训装置 实训项目:
1. 半导体制冷实训台的认识
2. 半导体制冷片工作在热泵时的工作原理
3. 半导体制冷片工作在热泵时的参数测试
4. 半导体制冷片工作在热机时的工作原理
5. 半导体制冷片工作在热机时的参数测试
