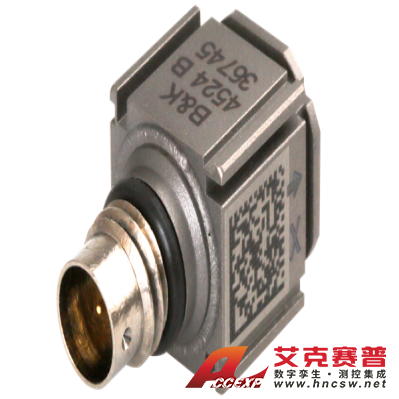

HBK 4524-B型 三轴CCLD压电式加速度计，TEDS
名称：振动测试仪
品牌：HBK
型号：4524-B
简介：4524型和4524-B型都是轻量化的三轴压电式正交剪切式加速度计，各有三个独立的输出，可在三个相互垂直的方向上同时进行测量。4524型和4524-B型都有4针接头。使用场景结构分析测量多通道模态分析测量汽车车身和动力总成应用的模态测量夹子...
申请服务
- 产品介绍
4524型和4524-B型都是轻量化的三轴压电式正交剪切式加速度计，各有三个独立的输出，可在三个相互垂直的方向上同时进行测量。4524型和4524-B型都有4针接头。
使用场景
结构分析测量
多通道模态分析测量
汽车车身和动力总成应用的模态测量
夹子安装装置，以及可以将传感器安装在其六个表面中的五个面上，使其在结构上的安装非常灵活和快速，因此非常适合结构和模态分析测量。
轻型紧凑型结构是正交剪切式专利涵盖的改进设计。
| 型号 | 4520 | 4524-B/ 4524-B- 001 | 4529-B/ 4529-B- 001 | 4527/4527- 001/4527- 003 | 4528-B/ 4528-B-001/ 4528-B-003 | 4535-B/ 4535-B-001/ 4535-B-003 | 4504-A | 4515-B | ||||||||||||||||||||||||||||||||||||||||||||||||||
| CCLD /IEPE加速度计三轴向 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 mV/ms-2 | 1 | 10/1 | 10/1 | 1/10/0.1 | 1/10/0.1 | 1/10/0.1 | 1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | x:2 - 7k y:2 - 7k z:2 - 7k | x:0.2 - 5.5k y:0.2 - 3k z:0.25 - 3k | x:0.3 - 12.8k y:0.3 - 6k z:0.3 - 6k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:1 - 11k y:1 - 9k z:1 - 18k | x:0.25 - 900 y:0.25 - 900 z:0.25 - 900 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 4.9k | 500/5k | 700/7k | 7k/700/50k | 7k/700/50k | 7k/700/50k | 7.5k | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | 模态测试, 外壳接地, 各向独立 供电 | 模态测试, 高灵敏度 | 频响优化, 各向独立供 电 | 动力总成测 试,温度可达 +180℃,各向 单独供电 | 动力总成测试, 温度可到 +165°C | 模态测试,各向 单独供电,宽 频,低噪声 | 通用测试, 各向单独供 电, 外壳绝 缘 | 座垫传感器, 人体振动舒 适性评价 | ||||||||||||||||||||||||||||||||||||||||||||||||||
