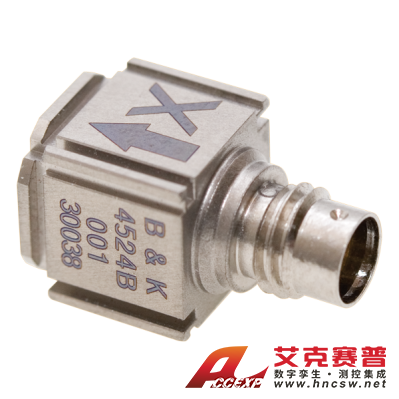

HBK 4524-B-001型 立方形三轴 CCLD 加速计、 TEDS、1 mV/ms-2，不含线缆
名称：振动测试仪
品牌：HBK
型号：4524-B-001
简介：4524型与4524-B型是两款三轴压电式OrthoShear加速计，具有三个独立的输出口，可在三个互相垂直的方向上同时进行测量。4524型与4524-B型都有一个四针连接器。使用场景结构分析测量多通道模态分析针对汽车车身与动力传动系的模态...
申请服务
- 产品介绍
4524型与4524-B型是两款三轴压电式OrthoShear加速计，具有三个独立的输出口，可在三个互相垂直的方向上同时进行测量。4524型与4524-B型都有一个四针连接器。
使用场景
结构分析测量
多通道模态分析
针对汽车车身与动力传动系的模态测量
线夹安装设备有六个平面，传感器可安装在其中的五个平面上，该设备具有出色的安装灵活性，是进行结构与模态分析测量的理想选择。
其紧凑的构造是一种改进的设计，属于OrthoShear专利。
| 型号 | 4520 | 4524-B/ 4524-B- 001 | 4529-B/ 4529-B- 001 | 4527/4527- 001/4527- 003 | 4528-B/ 4528-B-001/ 4528-B-003 | 4535-B/ 4535-B-001/ 4535-B-003 | 4504-A | 4515-B | ||||||||||||||||||||||||||||||||||||||||||||||||||
| CCLD /IEPE加速度计三轴向 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 mV/ms-2 | 1 | 10/1 | 10/1 | 1/10/0.1 | 1/10/0.1 | 1/10/0.1 | 1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | x:2 - 7k y:2 - 7k z:2 - 7k | x:0.2 - 5.5k y:0.2 - 3k z:0.25 - 3k | x:0.3 - 12.8k y:0.3 - 6k z:0.3 - 6k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12k | x:0.3 - 10k y:0.3 - 10k z:0.3 - 12.8k | x:1 - 11k y:1 - 9k z:1 - 18k | x:0.25 - 900 y:0.25 - 900 z:0.25 - 900 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 4.9k | 500/5k | 700/7k | 7k/700/50k | 7k/700/50k | 7k/700/50k | 7.5k | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | 模态测试, 外壳接地, 各向独立 供电 | 模态测试, 高灵敏度 | 频响优化, 各向独立供 电 | 动力总成测 试,温度可达 +180℃,各向 单独供电 | 动力总成测试, 温度可到 +165°C | 模态测试,各向 单独供电,宽 频,低噪声 | 通用测试, 各向单独供 电, 外壳绝 缘 | 座垫传感器, 人体振动舒 适性评价 | ||||||||||||||||||||||||||||||||||||||||||||||||||
