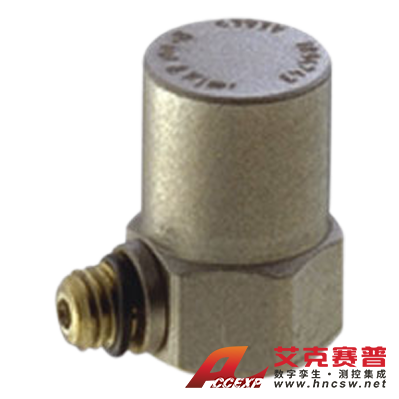

HBK 4393型号 压电电荷加速度计，包括电缆
名称：振动测试仪
品牌：HBK
型号：4393
简介：4393 型是一款带侧面连接器的 DeltaShear® 单增益®压电加速度计。4393 型有一个用于输出连接的 M3 插座，并有一个用于安装的 M3 孔。使用场景高频重量轻振动测试和分析特征该压电加速度计可以被视为电荷源。其灵敏度以单位加...
申请服务
- 产品介绍
4393 型是一款带侧面连接器的 DeltaShear® 单增益®压电加速度计。4393 型有一个用于输出连接的 M3 插座，并有一个用于安装的 M3 孔。
使用场景
高频
重量轻
振动测试和分析
特征
该压电加速度计可以被视为电荷源。其灵敏度以单位加速度电荷 （pC/g） 表示。
DeltaShear 设计涉及三个压电元件和三个质量，围绕三角形中心柱以三角形配置排列。该环对压电元件进行预应力，以提供高度的线性度。负载收集在外壳和夹紧环之间。使用的压电元件是锆酸钛酸铅元件 PZ 23。表壳材质为钛金属。
校准
校准图表中给出的灵敏度是在 159.2 Hz 和 10 g 的加速度下测量的。对于 99.9% 的置信水平，工厂校准精度± 2%。
| 压电式电荷加速度计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | 微型， 仅0.65克, 高量程 | 微型， 仅0.6克 | 宽频响、 高温振动 测量 | 主要用于航 空发动机状 态监测，温 度范围 -196°C- +482°C | 通用、 高灵敏度、 宽频带 | 冲击测量 | 三轴向， 仅6克 | 配UA-3014 水冷基座 可用于 600℃高温 | ||||||||||||||||||||||||||||||||||||||||||||||||||
