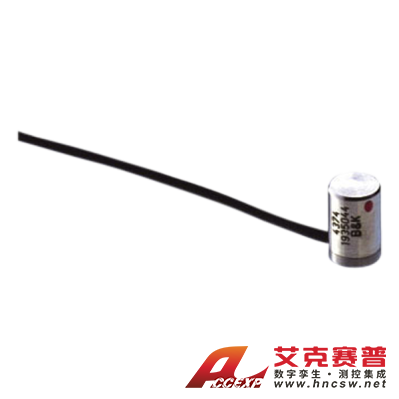

HBK 4374型号 微型压电电荷加速度计，侧面连接器，一体式电缆
名称：振动测试仪
品牌：HBK
型号：4374
简介：4374型是一种压电加速度计，平面剪切。集成侧电缆端接 10 – 32 UNF 连接器。4374 型以粘合方式安装在物体上。使用场景高频、高电平测量密闭空间测量精密结构的测量振动测试和分析特征该压电加速度计可以被视为电荷源。其灵敏度以单位加...
申请服务
- 产品介绍
4374型是一种压电加速度计，平面剪切。集成侧电缆端接 10 – 32 UNF 连接器。4374 型以粘合方式安装在物体上。
使用场景
高频、高电平测量
密闭空间测量
精密结构的测量
振动测试和分析
特征
该压电加速度计可以被视为电荷源。其灵敏度以单位加速度电荷 （pC/g） 表示。
在平面剪切设计中，压电元件会像 DeltaShear® 设计一样发生剪切变形。矩形中心极的每一侧都布置着两个矩形压电材料片。使用高抗拉强度夹紧环将两个质量固定到位。该环对压电元件进行预应力，以提供高度的线性度。负载收集在外壳和夹紧环之间。4374 型和 4734-S 型中使用的压电元件是 PZ 27。4734-L 型是 PZ 23。表壳材质为钛金属。
校准
校准图表中给出的灵敏度是在 159.2 Hz 和 10 g 的加速度下测量的。对于 99.9% 的置信水平，工厂校准精度± 2%。
| 压电式电荷加速度计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | 微型， 仅0.65克, 高量程 | 微型， 仅0.6克 | 宽频响、 高温振动 测量 | 主要用于航 空发动机状 态监测，温 度范围 -196°C- +482°C | 通用、 高灵敏度、 宽频带 | 冲击测量 | 三轴向， 仅6克 | 配UA-3014 水冷基座 可用于 600℃高温 | ||||||||||||||||||||||||||||||||||||||||||||||||||
