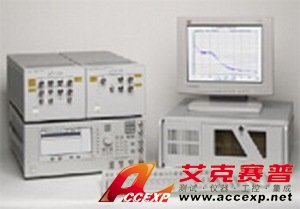

安捷伦 E5505A 相位噪声测量
名称：频谱分析仪
品牌：
型号：
简介：E5505A 相位噪声测量解决方案：50kHz ~ 110 GHz描述 Agilent E5500 系列相位噪声测量解决方案可对单端口 VCO、DRO、晶体振荡器与合成器进行最灵活的测量，同时可对双端口器件，包括放大器和变频器以及连续波、脉...
申请服务
- 产品介绍
E5505A 相位噪声测量解决方案：50kHz ~ 110 GHz描述
Agilent E5500 系列相位噪声测量解决方案可对单端口 VCO、DRO、晶体振荡器与合成器进行最灵活的测量，同时可对双端口器件，包括放大器和变频器以及连续波、脉冲和杂散信号进行测量。E5500 的测量包括绝对和残留相位噪声、AM 噪声和低电平杂散信号测量。独立的仪器体系结构可以轻松配置不同的测量技术，包括 PLL/参考信号源技术、残留和 FM 鉴别器方法。
主要特性与技术指标 • 针对台式研发或 ATE 进行配置
• 载波：50 kHz ～ 26.5 GHz 或 110 GHz（使用谐波混频器）
• 偏置范围：0.01 Hz ～ 2 MHz，0.01 Hz ～ 100 MHz
• 本底噪声：-180 dBc/Hz
• 相位噪声测量软件
• E5505A 相位噪声测量系统的关键元器件
凭借 0.01 Hz 至 100 MHz 的广泛偏置范围，Agilent E5500 系列可提供全面的功能、灵活性和通用性，满足工程师不断变化和日益苛刻的需求。E5500 体系结构可以结合标准仪器、相位噪声元器件和 PC 软件，具有最高的灵活性，支持资产的重复利用。专有体系结构的灵活性较低，原因在于它会限制参考信号源和分析仪的选择，进而限制相位噪声测量。E5500 软件支持众多独立仪器与系统结合使用。
Agilent 5500 系列解决方案以安捷伦 30 多年的相位噪声、射频设计和测量经验为基础，继续提供出色的测量完整性、可重复性和精度。
