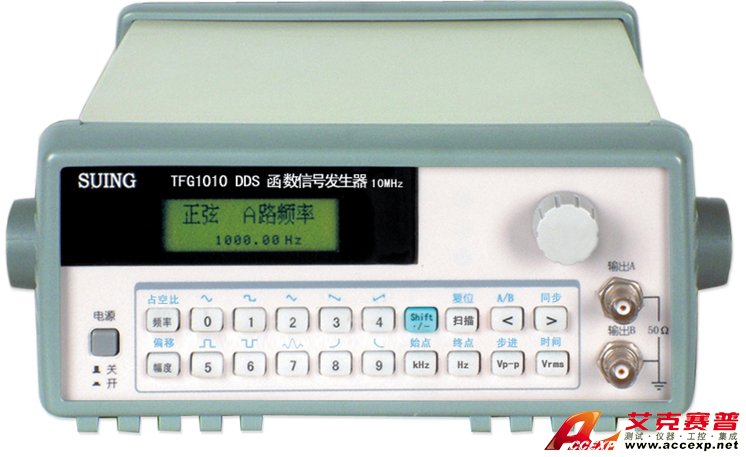

数英TFG1000 信号发生器
名称：信号发生器
品牌：
型号：
简介：数英TFG1000 DDS函数信号发生器主要特点 双路独立输出 可准确设置两路相位差 可设置方波占空比 晶体振荡基准，频率精度高，分辨率高，数字合成波形，波形失真小 可输出16种波形 具有FM调制功能 主要技术指标 产品型号 TFG1005...
申请服务
- 产品介绍
数英TFG1000 DDS函数信号发生器主要特点
双路独立输出
可准确设置两路相位差
可设置方波占空比
晶体振荡基准，频率精度高，分辨率高，数字合成波形，波形失真小
可输出16种波形
具有FM调制功能
主要技术指标
|
产品型号
|
TFG1005
|
TFG1010
|
TFG1020
|
|||
|
A通道
|
频率特性
|
频率范围（正弦波）
|
40mHz～5MHz
|
40mHz～10MHz
|
40mHz～20MHz
|
|
|
分辨率
|
40mHz
|
|||||
|
准确度
|
±50ppm ， ±40mHz (18℃～28℃)
|
|||||
|
波形特性
|
波形种类
|
正弦波，方波，三角波，锯齿波等16种
|
||||
|
波形长度
|
5～1K点
|
|||||
|
振幅分辨率
|
8位（包括符号）
|
|||||
|
采样率
|
100Msa/s
|
|||||
|
正弦波频谱纯度
|
谐波失真（1Vpp）
|
-40dBc （DC～1MHz）
-35dBc （1MHz～10MHz）
-30dBc （10MHz～20MHz）
|
||||
|
总谐波失真（20Vpp）
|
≤1％ （DC～20kHz）
|
|||||
|
波脉冲波特性
|
上升/下降时间
|
≤35ns
|
||||
|
过冲
|
≤10％
|
|||||
|
方波占空比
|
1％～99％
|
|||||
|
输出特性
|
振幅 （高阻负载）
|
幅度范围
|
2mVpp～20Vpp （DC～10 MHz）
2mVpp～14Vpp (10MHz～15MHz)
2mVpp～8Vpp （15MHz～20MHz）
|
|||
|
分辨率
|
2mVpp （2mVpp～2Vpp）
20mVpp （2Vpp～20Vpp）
|
|||||
|
偏移（高阻负载，0dB量程）
|
范围
|
±10V
|
||||
|
分辨率
|
20mV
|
|||||
|
准确度
|
±设置值的 1％± 20mV ( 1kHz，＞50mVrms，自动量程)
|
|||||
|
输出阻抗
|
50 Ω 典型值
|
|||||
|
输出保护
|
过载限制电流，故障排除后自动恢复输出
|
|||||
|
扫描特性
|
类型
|
频率线性扫描
|
||||
|
起始频率/ 停止频率
|
40mHz/5MHz
|
40mHz/10MHz
|
40mHz/20MHz
|
|||
|
扫描步进时间
|
10ms～60s
|
|||||
|
B通道
|
波形（正弦波）
|
频率范围
|
40mHz～1MHz
|
|||
|
波形长度
|
10～1K点
|
|||||
|
振幅 （高阻负载）
|
幅度范围
|
20mVpp～20Vpp
|
||||
|
分辨率
|
20mVpp
|
|||||
|
谐波特性
|
谐波次数
|
0.1～250.0次 （B通道为A通道的谐波）
|
||||
|
AB通道相位差
|
0°～ 360° （10Hz～100kHz，分辨率：1°）
|
|||||
|
选件特性
|
功率放大器
|
最大功率输出
|
6W（8Ω），1W（50Ω）
|
|||
|
最大输出电压
|
20Vpp
|
|||||
|
频率带宽
|
1Hz～200kHz
|
|||||
|
频率计数器
|
频率测量范围
|
1Hz～100MHz
|
||||
|
输入信号幅度
|
100mVpp～20Vpp
|
|||||
|
机械特性
|
外形尺寸/重量
|
254×115×336mm3/约2.9 kg
|
||||
