万里眼 SG110-V 矢量信号发生器 110GHz频率
名称：信号发生器
品牌：万里眼
型号：SG110-V
简介：SG系列矢量信号发生器 110GHz频率万里眼 SG110-V 矢量信号发生器是深圳市万里眼技术有限公司推出的高端毫米波矢量信号发生器，频率覆盖6KHz~110GHz。具备发射动态范围大和频谱纯净度高的特点，可以帮助您在蜂窝通信、部组...
申请服务
- 产品介绍

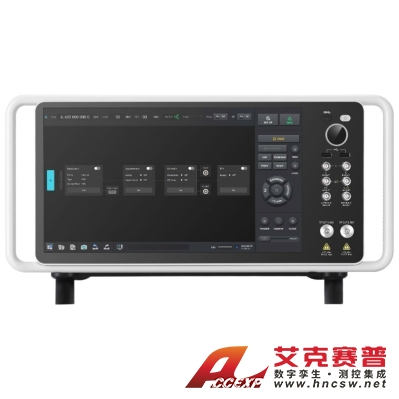

SG系列矢量信号发生器 110GHz频率
万里眼 SG110-V 矢量信号发生器是深圳市万里眼技术有限公司推出的高端毫米波矢量信号发生器，频率覆盖6KHz~110GHz。具备发射动态范围大和频谱纯净度高的特点，可以帮助您在蜂窝通信、部组件和器件等领域完成严苛的测量。广泛应用在前沿研究、产品研发和制造，助力您在前沿科学研究与产业升级中不断突破极限。
关键规格及特性
110GHz频率，
业界领先的指标测量能力
输出功率
EVM和ACLR
功率精度和生成速度
模块化硬件，可平滑升级至更高频率、带宽和通道数
大屏触控极致体验，支持虚拟控制面板、触控手势和卡片式快捷菜单
支持丰富的通信协议和编程接口，稳定快捷的远程自动化操控能力
频率技术参数
规格 规格值 | ||
频率 | 交流耦合 |
6KHz ~ 110GHz |
频率参考 | 年稳 |
±3 × 10–8 |
温度稳定度 |
±1 × 10–9 | |
初始校准精度 |
±5× 10–8 | |
相位噪声典型值 |
10Hz频偏 | -90dBc/Hz @ 1GHz -65dBc/Hz @ 10GHz -40dBc/Hz @ 110GHz |
100Hz频偏 | -100dBc/Hz @ 1GHz -79dBc/Hz @ 10GHz -55dBc/Hz @ 110GHz | |
1kHz频偏 | -126dBc/Hz @ 1GHz -116dBc/Hz @ 10GHz -93dBc/Hz @ 110GHz | |
10kHz频偏 | -140dBc/Hz @ 1GHz -128dBc/Hz @ 10GHz -104dBc/Hz @ 110GHz | |
100kHz频偏 | -140dBc/Hz @ 1GHz -129dBc/Hz @ 10GHz -104dBc/Hz @ 110GHz | |
1MHz频偏 | -145dBc/Hz @ 1GHz -138dBc/Hz @ 10GHz -114dBc/Hz @ 110GHz | |
10MHz频偏 | -155dBc/Hz @ 1GHz -152dBc/Hz @ 10GHz -127dBc/Hz @ 110GHz | |
分辨率 | 频率 |
< 0.1Hz |
频率设置 | 时间 |
< 15ms |
功率技术参数
规格 | 规格值 |
最大输出功率 | f < 10MHz：8dBm 10MHz < f < 8GHz：21dBm 8GHz < f < 22GHz：19dBm 22GHz < f < 50GHz：18dBm 50GHz < f < 64GHz：12dBm 64GHz < f < 110GHz：8dBm |
最小输出功率 | f < 64GHz：-130dBm 64GHz < f < 110GHz：-90dBm |
输出功率精度① | -90dBm ~ maxoutput (ALC ON)： 6KHz < f ≤ 8GHz：< 0.5dB 8GHz < f ≤ 22GHz：< 0.5dB 22GHz < f ≤ 44GHz：< 0.8dB 44GHz < f ≤ 67GHz：< 1.2dB 67GHz < f ≤ 110GHz：< 2dB |
功率设置时间 | < 30ms （机电衰减器） |
幅度分辨率 | 0.1dB |
幅度切换不确定度 | ± 0.1dB |
注：
①：温度范围为18 °C ~ 33 °C。
宽带技术参数
规格 | 规格值 |
带宽 | f ≤ 2.5GHz：±40% × f 2.5GHz＜f≤ 12.5GHz：±1GHz 12.5GHz＜f≤ 110GHz：±2.5GHz |
幅度平坦度 | type ± 0.3dB，max ± 1dB |
相位平坦度 | type ± 1°，max ± 10° |
矢量技术参数
规格 规格值 | ||
EVM |
400MHz ~8GHz：< 0.4% (100MHz, 5GNR, FR1） 8GHz ~ 28GHz：< 0.6% (100MHz, 5GNR, FR2） 28GHz ~ 44GHz：< 0.7% (100MHz, 5GNR, FR2） 44GHz ~ 64GHz：< 0.8% (100MHz, 5GNR, FR2） 64GHz ~ 90GHz：< 1.5% (100MHz, 5GNR, FR2） 90GHz ~ 110GHz：< 2.5% (100MHz, 5GNR, FR2） | |
ACLR | WCDMA 上行：< -71dBc @ 2.1GHz 5G NR FR1：<-55 dBc，100 MHz 5G NR FR2-1 ：<-52 dBc，100 MHz，@ 54GHz 5G NR FR2-2 ：<-48 dBc，100 MHz，@ 71GHz | |
镜像抑制 | 零频200kHz ~ 5MHz带宽 | f < 3GHz： > 60dB |
100MHz带宽 | f < 64GHz：> 50dB f > 64GHz：> 40dB | |
2GHz ~ 5GHz带宽 | f < 64GHz：> 40dB f > 64GHz：> 35dB | |
载波泄露 |
f < 3GHz：< -60dBc 3GHz < f < 64GHz：< -50dBc | |
注：温度范围为18 °C ~ 33 °C。
杂散和噪声技术参数
规格 | 规格值 |
谐波 | f ≤ 5GHz：< –30dBc f > 5GHz：< –55dBc |
子谐波 | 6kHz ≤ f ≤ 3GHz：< –85dBc 3GHz < f ≤ 6GHz：< –74dBc 6GHz < f ≤ 44GHz：< –60dBc 44GHz < f ≤ 64GHz：< –53dBc 60GHz < f ≤ 110GHz：< –50dB |
非谐波杂散 |
6kHz ≤ f ≤ 200MHz：< –80dBc 200MHz < f ≤ 1500MHz：< –85dBc 1500MHz < f ≤ 3GHz：< –79dBc 3GHz < f ≤ 6GHz：< –78dBc 6GHz < f ≤ 12GHz：< –72dBc 12GHz < f ≤ 24GHz：< –61dBc 24GHz < f ≤ 44GHz：< –55dBc 44GHz < f ≤ 60GHz：< –53dBc 60GHz < f ≤ 67GHz：< –47 dB |
宽带噪声 |
carrier offset 30MHz 20MHz ≤ f ≤ 200MHz：< –146dBc, –149dBc (typ.) 200MHz < f ≤ 600MHz：< –148dBc, –150dBc (typ.) 600MHz < f ≤ 5GHz：< –150dBc, –152dBc (typ.) 5GHz < f ≤ 8GHz：< –147dBc, –149dBc (typ.) 8GHz < f ≤ 40GHz：< –142dBc, –145dBc (typ.) 40GHz < f ≤ 64GHz：< –138dBc, –139dBc (typ.) 64GHz < f ≤ 110GHz：< –127dBc, –130dBc (typ.) |
注：在CW mode，10dBm条件下的规格值。
