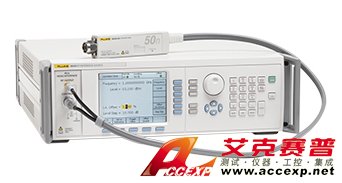

FLUKE 9640A射频标准信号源

信息类型: 测试: 商品原价: 优惠价格: 品牌: 单位: 上架日期:14-04-23 09:48 人气:
购物车:查看购物车 购买:
商品介绍
  FLUKE 9640A射频标准信号源是高准确度功率、宽动态电平范围和宽频率范围的完美组合。FLUKE 9640A射频标准信号源可提供0.05dB的功率准确度,154dB的动态范围,极低的相位噪声,优异的信号纯度,极低的信号失真度等特性,用来校准各种射频测量仪器。福禄克 9640A射频标准信号源专门针对那些需要高电平准确度和动态范围组合的计量校准应用而设计。超低相位噪声射频标准信号源 9640-A LPNX 还带来出色的相位噪声性能,提供了目前射频信号源相位噪声的最高性能水平。通过在有源信号头内集成信号电平测量和衰减功能,福禄克 9640A射频标准信号源无需配用分立的、难以实现自动化的步进衰减器,简化了自动操作,并降低了维护成本。也无需外部功率计和敏感器来标定不同频率和电平下的输出。以下是艾克赛普为您介绍FLUKE 9640A射频标准信号源的特性,如有相关问题,欢迎咨询0731-84284278  84284378。
FLUKE 9640
FLUKE 9640A-LPNX大大改善了其相位噪声性能,大大降低了相位噪声,指标可标定到 1Hz频率偏移。
提高了电平准确度和衰减性能
指标优异,针对大部分工作负载,提高了测量不确定度比率。
可选的内部 50MHz 频率计数器
提高了频率设置分辨率
在增强模式下,所有频率范围均可设置为10uHz的频率分辨力,最高频率点显示可达:4.023 999 999 999 99 GHz。
频率输出最低可到 1mHz
外相位调节,对于相位调制和频率调制,还有 1MHz带宽的相位与频率调节。
窄带扫频,使用相位与幅度连续、范围锁定、窄带扫频来增强分辨率实现频率扫描输出。
新附件:FLUKE 9600AFLT 1 GHz 相位噪声滤波器,在校准频谱分析仪1 GHz 相位噪声时使用带通滤波器减小噪声电平。
福禄克 9640A
       FLUKE 9640A射频标准信号源前面板配备了专用的功能键、内容相关的软键,以及明亮、易于读取的彩色显示屏,使其非常易于学习和操作。输出电平可以被设置为功率(W或dBm)、电压(RMS或峰-峰值),并采用熟悉的乘数和指数形式。用户可以方便地在电压、功率和dBm单位之间进行切换,不会丢失输入值或损失准确度。针对工作中的典型应用而设计的用户界面,简化了常见的校准过程,例如频谱分析仪、功率计和接收机。偏移、步进、相对值和误差模式使得技术员和计量人员工作起来快捷、准确和高效,适于建立熟练的校准程序,并很容易判定被测仪器的性能和容差。
       FLUKE 9640A射频标准信号源可以替代射频校准过程中常用的电平发生器、功率计和功率传感器、信号发生器。以简便易用的单台仪器提供了所需的信号范围和准确度。可以用来校准频谱分析仪、调制度分析仪、功率计、频率计、射频毫伏表、选频表、高频示波器、EMI接收机和射频衰减器等无线电测试仪器。为了节省更多时间,可以利用MET/ CAL?校准管理软件实现FLUKE 9640A射频标准信号源的自动化。MET/CAL 软件提供了一套完备的、经济的和可开发的解决方案,已经成为校准过程自动化和校准实验室管理的行业标准。
FLUKE 9640A射频标准信号源在削减射频校准系统成本方面起到核心作用。FLUKE 9640A射频标准信号源独有特点和性能使得本产品及 9600FC 一体化计数器选件来替代四种信号源(从音频/信号函数发生器到射频信号和低相位噪声源)、功率计与功率传感器、分压器、滤波器、衰减器、连接适配器以及频率计数器。只需要使用一台FLUKE 9640A射频标准信号源即可对频率范围 4 GHz以内的频谱分析仪进行完整校准。
       FLUKE 9640A射频标准信号源能够为高性能高频率的频谱分析仪完成 80% 以上的测试。对于频率要求高于 4 GHz的校准工作,可使用FLUKE 9640A射频标准信号源与现有射频与微波信号源配合,利用 MET/CAL 软件来完成极少数剩余高频测试点的校准作业。FLUKE 9640A射频标准信号源所具有的特性与性能还可完美校准其他工作负荷,包括射频毫伏表、电平表、调制度分析仪、接收机以及频率计数器/计时器。减少校准系统中的仪器设备数量能够带来大量的优势。计量更简单,需考虑的误差源和误差因素更少。由于需要校准和维护的仪器设备更少,因此系统支持成本获得降低。体积小巧、紧凑且紧固的系统可降低运输成本,是针对现场校准作业实际可行的解决方案。
       FLUKE 9640A射频标准信号源提供了无与伦比的电平与衰减准确度,信号纯度高、谐波与杂波少。坚固、精密的有源信号头直接将 FLUKE 9640A射频标准信号源的信号传输至被测仪器,使损耗、噪声和失配误差达到最小,并保证了低电平信号的完整性 - 全部只需要一次连接,并消除了普通信号发生器校准应用过程中对功率计和功率传感器、分压器和滤波器的需要。独特的单台连接即可测量多台仪器的能力不仅简化了校准过程,而且极大减少了测量误差源与误差因素。 9640A 与 9640A-LPNX 型产品配备 50 欧姆有源信号头,而 /75 系列则配备有 50 欧姆与 75 欧姆有源信号头。主机与信号头组成一套完整的系统。每一台FLUKE 9640A射频标准信号源仪器都附带一份全面符合 ISO17025 校准要求的认证证书,注明所有关键参数的数据,包括电平与衰减、VSWR 输出以及相位噪声。除了提供可溯源性外,射频计量与误差分析也变得更加简单和快速。
FLUKE 9640A射频
       在普通的射频自动校准程序当中,操作人员必须频繁介入改变测试设置,让自动化的优势大打折扣。全自动无人作业可提高校准系统 25% 的性能并让操作员多获得 50% 的时间开展附加值任务,不必再将时间浪费在等待下一次的系统设置变更当中。另外一方面,FLUKE 9640A射频标准信号源与 MET/CAL Plus 校准管理软件配合使用时可以一步到位完成大部分测试设置。要完成 MET/CAL 测试过程只需要六次设置。福禄克为 FLUKE 9640A射频标准信号源设计制订的 MET/CAL 测试程序可优化操作员时间,让操作人员离开系统的时间延长到最大以方便其处理其他工作。使用 MET/CAL 软件的 Flexible Standards 特性来自动处理您系统中的其他仪器设备。此项功能方便您替换程序中的同等标准,使您不必拘泥于专门的参考模式。Flexible Standards 支持可见于普及常用的微波合成器当中,包括 HP8340、HP83630、Agilent E8254 与 E8257,以及 Anritsu 和 Rohde & Schwarz 的其他型号产品。
       使用 FLUKE 9640A射频标准信号源产品与其他自动化系统优势互补,FLUKE 9640A射频标准信号源能够十分轻松地与原有自动化系统与软件进行整合。FLUKE 9640A射频标准信号源对时间的节省和效率的提高可以通过结构化测试流程实现,完全利用了产品自身的单一连接,多项测试功能。研发、生产测试以及 ATE 的大量应用需要比普通信号发生器更加优异的性能。对信号源的频率范围、频率分辨力、谐波与非谐波、信号电平与衰减准确度、或动态范围等关键参数要求较高时,FLUKE 9640A射频标准信号源应为最完美的解决方案,另外 9640A-LPNX 增强产品更可应对其他要求频率分辨力高、低相位噪声以及信号抖动的校准应用。以下是艾克赛普为您介绍FLUKE 9640A射频标准信号源的主要技术指标及配件,如有相关问题,欢迎咨询,0731-84284278  84284378。
FLUKE 9640A射频标准信号源主要性能指标
  频率指标 电平指标(50 欧姆输出,参见75 欧姆参数)
范围 1 mHz 至 4 GHz 125 MHz 下 -130 至 +24 dBm,4 GHz 下为 14 dBm(有源信号)
分辨力 10 uHz 0.001 dB
最优的一年技术指标 0.05 ppm + 5 uHz 减少至 -48 dBm 100 MHz 时为 0.03 dB,128 MHz 时为 0.05 dB,4 GHz 时为 0.3 dB
10 MHz到 128 MHz -48 dBm 0.05 dB,-84 dBm 0.1 dB,-130 dBm 0.7 dB
衰减   0.02 dB 到 55 dB,0.15 dB 到 110 dB
VSWR   ≤500 MHz:≤1.1,
≤1 MHz:1.2,≤3 MHz:1.3,
≤4 MHz:1.4
谐波与非谐波 1 GHz下谐波≤–60 dBc,杂波<–70 dBc
1 GHz下的相位噪声 9640A:–122 dBc/Hz,一般于 10 KHz 偏移
9640A-LPNX:–138 dBc/Hz,10 KHz 到 100 KHz 偏移
调制 AM、FM、PM、内部与外部。频率控制与外部信号控制幅值。
频率扫描 1 MHz 到 4 GHz。线性或对数。
频率计数器 可选内部 50 MHz 频率计数器
温度 工作温度:特定性能下 0 °C 至 50 °C, 23 °C ± 5 °C
储存温度:-20 °C 至 +70 °C
标准接口 IEEE488.2 (GPIB)
GPIB 命令模拟 9640A,9640A-LPNX:HP3335
9640A-LPNX + Opt 8 662/8663 GPIB:HP3335、HP8662A、HP8663A
尺寸(高×宽×厚) 146 mm x 433 mm x 533 mm(5.8 in x 17.0 in x 21.0 in)能够使用Y9600 机架安装固定件时使用工业标准 19in(483mm)机架安装
重量 18 kg
FLUKE 9640A射频标准信号源型号/配件 描述
9640A-STD 4 GHz 射频标准信号源,包括 50Ω 有源信号头
9640A-STD/75 4 GHz 射频标准信号源,包括 50Ω 和 75Ω 有源信号头
9640A-LPNX 低相位噪声的 4 GHz 射频标准信号源,包括 50Ω 有源信号头
9640A-LPNX/75 低相位噪声的 4 GHz 射频标准信号源,包括 50 Ω 和 75 Ω 有源信号头
8662/8663 GPIB 9640A-LPN HP 8662A/8663A 仿真(不可用于 9640A-STD)
9600CASE 运输箱
96XXCONN 适配器/扭矩扳手套件
9600FC 集成的 50 MHz 频率计数器
9600FLT 1GHz 宽偏移相位噪声滤波器
Y9600 机架安装套件
