鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器
名称：信号发生器
品牌：
型号：
简介：鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器规格参数 带宽 40 MHz、80 MHz、120 MHz 采样率 1.2 GSa/s（4X内插） 通道数 2 任意波长度 8 pts ~ 8 Mpts 方波频率 1 Hz ~ ...
申请服务
- 产品介绍
鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器规格参数 |
|
| 带宽 | 40 MHz、80 MHz、120 MHz |
| 采样率 | 1.2 GSa/s（4X内插） |
| 通道数 | 2 |
| 任意波长度 | 8 pts ~ 8 Mpts |
| 方波频率 | 1 μHz ~ 25 MHz |
| 脉冲波频率 | 1 μHz ~ 25 MHz |
| 垂直分辨率 | 16 bit |
| 最大输出幅度 | ±10 V |
| 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |
| 接口 | 标准 : USB Host, USB Device、LAN |
| 选件 : GPIB (USB-GPIB 适配器 ) | |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 内置频率计 | 是 |

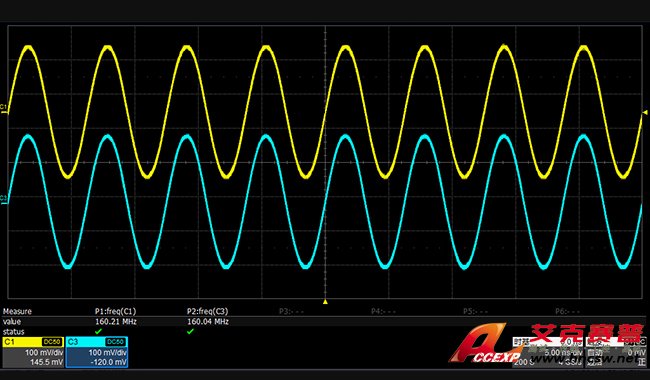

卓越的通道性能
鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器具有等性能隔离双通道，信号保真度高等特点：
· 最大频率120 MHz。
· 高频下，大幅度输出能力。在20 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高
创新的EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达25 MHz
· 上升和下降时间分别可设置最快可达8.4 ns
· 脉宽精细可调，最小可达16.3 ns
· 占空比低至0.001%
· 低抖动
TrueArb 波形技术
鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器使用了创新的 TrueArb 技术，可克服 DDS 技术产生的抖动和失真。因为 TrueArb 采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 8 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
复杂信号生成能力
鼎阳SIGLENT SDG2122X函数/任意波形/信号发生器具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
