优利德 UNI-T UTG9010B 信号发生器

名称:信号发生器

品牌:

型号:

简介:优利德 UNI-T UTG9010B 信号发生器10MHz的上限频率;1Hz~100MHz的测频范围;输入信号100mV;独特的触发方式:扫频、FSK、PSK、ASK和BURST脉冲,可实现手动单次触发和外部电平或边沿触发。正弦波:1Hz~...

  • 产品介绍
    优利德 UNI-T UTG9010B 信号发生器10MHz的上限频率;1Hz~100MHz的测频范围;输入信号>100mV;独特的触发方式:扫频、FSK、PSK、ASK和BURST脉冲,可实现手动单次触发和外部电平或边沿触发。正弦波:1μHz~仪器上限频率,方波:1μHz~5MHz,其它波形:1μHz~1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0°C~40°C ),短期稳定度:1ρρm (开机热稳定后), 精度:0.4Hz (>100Hz),0.1μHz (<100mHz)。频率参数可键盘输入,也可旋钮连续调节,键盘和脉冲旋钮组合操作。

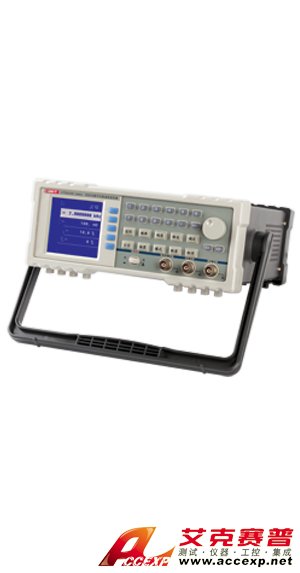

UNI-T UTG9010B 信号发生器
    优利德 UNI-T UTG9010B 信号发生器详细技术指标如下表所示:

技术指标               UTG9010B   (原UT9010B)
基本功能     量程
上限频率 10MHz
双通道输出特性 通道A :幅度(至开路)2mVρρ~20Vρρ,(至50 Ω)1mVρρ~10Vρρ。输出阻抗 50Ω,调节细度 5%,正弦平坦度 5%,直流偏置 -100%~100% 峰值。
通道B :机内波形,幅度(至开路)200mVρρ~20Vρρ,输出阻抗:600 Ω,频率范围:0.1Hz~20kHz。
频率特性 正弦波:1μHz~仪器上限频率,方波:1μHz~5MHz,其它波形:1μHz~1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0°C~40°C ),短期稳定度:1ρρm (开机热稳定后), 精度:0.4Hz (>100Hz),0.1μHz (<100mHz)。
频率计 测频范围:1Hz~100MHz, 输入信号:>100mV。
函数波形 基本波形:正弦,方波,三角波,升斜坡,降斜坡,随机噪声, SIN(X)/X, 升指数, 降指数,脉冲波,可扩展36种波形。
正弦波,谐波失真 50 Ω负载, 1Vpp输出:< 20kHz -60dBc, 20kHz~1MHz -50dBc, 1MHz~10MHz -40dBc, 10MHz~20MHz -30dBc。
频率参数调制方式 线性和对数扫频、FSK、ASK、PSK、FM,内、外调频,调幅,调相等十多种调制方式。扫频:扫频范围 1Hz~仪器上限频率,最小步进 1Hz,扫频速率 10ms~10s 。 FSK、 PSK、 ASK、 BURST:脉宽、间隔 10μs~100s,载波频率 1Hz~仪器上限频率,相位  -360~360度,触发脉冲数量 1 ~ 65535。
触发方式 扫频、FSK、PSK、ASK和BURST脉冲,可实现手动单次触发和外部电平或边沿触发。
信号特性 方波:(50Ω负载 1Vρρ输出),升降时间 <15ns,过冲 <5%,不对称性1%+20ns。脉冲波,三角波、斜波:线性(1kHz) <0.1%。
数字脉冲 输出端口:ASK时,同步输出口,电平TTL,脉宽tw :10μs< tw <100s,间隔ts :10μs< ts <100s。
内调幅 调制/载波:机内波形(方波除外),载波频率为 1μHz~仪器上限频率,调制频率 100mHz~20kHz, 调制频率稳定度 50ρρm,调幅深度 0%~100%。
外调幅 输入电阻 1kΩ,调幅深度受控于本机输出幅度和外调制信号幅度。
内调频 调制/载波为机内波形,载波频率及频率偏移范围为 1Hz~仪器上限频率,调制频率 100mHz~10kHz,调制频率稳定度 50ρρm。
内调相 载波波形有正弦和方波,载波频率为1Hz~仪器上限频率,调制波形为机内波形,调制频率 100mHz~10kHz,调制频率稳定度50ρρm,最大相位偏移 360度。
接口 标准配置:RS-232,选配:USB和GPIB。
占空比 0.1%~99.9% (<10kHz),1%~99% (<100kHz),3%~97% (<1MHz)。
设计特点 全数字化设计,所有参数软件校准,人性化菜单操作方式。

一般特征
LCD尺寸 62×62 mm
机身颜色 象牙白+灰色
机身重量 约2.5kg
机身尺寸 320(深)×240(宽)×100(高)mm
标准配件 双Q9连接线,电源线
标准包装 彩箱,中文说明书
标准包装数量 6台
标准包装尺寸 660(长)×410(宽)×600(高)mm
标准包装毛重 约18kg
