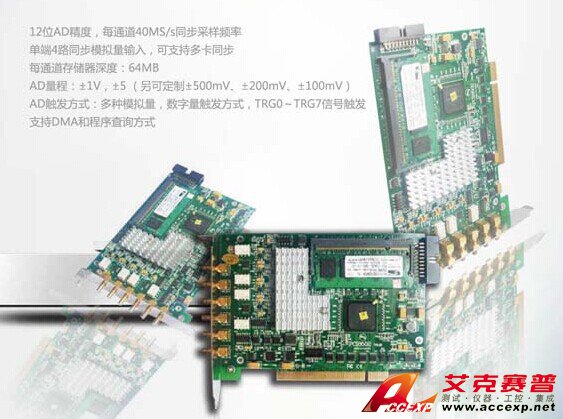

TSI PCI8502 数据采集卡
名称：数据采集记录仪
品牌：
型号：
简介：TSI- PCI-8502高速同步数据采集卡是新推出的PCI系列的一款高端数采卡，实现了数据采集的高速率、高精度、高性能。其系统采集精度可达0.1%，能实现2路通道的高速同步数据采集，每通道采集速率最高达40MHz，能够向主机内存传输连续不...
申请服务
- 产品介绍
TSI- PCI-8502高速同步数据采集卡是新推出的PCI系列的一款高端数采卡，实现了数据采集的高速率、高精度、高性能。其系统采集精度可达0.1%，能实现2路通道的高速同步数据采集，每通道采集速率最高达40MHz，能够向主机内存传输连续不断的高速A/D信号流数据，是一款高性价比数据采集卡，深受高端客户青睐。8502高速同步数据采集卡的AD转换精度可达12位，采用单端模拟量输入，数据的读取方式可选择查询方式、DMA方式，如果您需要较快的速度读取数据，我们建议选用DMA方式。PCI8502高速同步数据采集卡的AD输入带缓存：256MB的DDR2存储器，单通道的存储深度可达64MB。板卡配备了40MHz的板载时钟振荡器可以提供40MHz的板内时钟，同时用户还可以根据自身的需要接入板外时钟。其正常工作温度范围为0℃~50℃，完全能够满足工业现场的使用。PCI8502高速同步数据采集卡能够在多种语言平台上使用，如VC、Labview、C#、Delphi、VB、Labwindows。此款数采卡还支持多卡同步，软件自动校准。
TSI- PCI-8502详细参数见下表：
TSI- PCI-8502详细参数见下表：
|
AD输入量程
|
±1V；±5V |
| AD转换精度 | 12位（bit) |
| 采样频率（Frequency） | 最高40MHz |
| 物理通道数 | 2通道同步 |
| 模拟量输入方式 | 单端模拟量输入 |
| 数据读取方式 | 查询方式、DMA方式（此方式速度最高） |
| 存储器深度 | 256MB的DDR2存储器 |
| 每通道存储深度 | 64MB |
| 时钟源选择（OutClockSource） | 板内时钟和板外时钟（软件可选） |
| 触发模式（TriggerMode) | 中间触发、预触发、后触发、硬件延时触发 |
| 触发源(TriggerSource) | 软件触发、ATR触发、DTR触发、TRG0-TRG7信号触发（用于多卡同步） |
| 触发方向 | 下降沿触发、上升沿触发、上下边沿均触发 |
| 触发电平 | 由输入量程确定 |
| 模拟量触发源（ATR）输入源 | 从AI0-AI3的任意通道输入 |
| 模拟量触发源（ATR）输入范围 | 触发电平可按12位精度计算，具体请参考《ATR模拟触发功能》 |
| 触发源DTR输入范围 | 标准TTL电平 |
| 耦合方式 | 直流耦合、交流耦合 |
| 模拟输入阻抗 | 1MΏ |
| 工作温度范围 | 0℃~50℃ |
| 板载时钟振荡器 | 40MHz |
| 非线性误差 | ±2LSB（最大） |
| 系统测量精度 | 0.10% |
| 办卡外形尺寸 |
133mm（长）*110mm（宽）
|
