同惠TH2819XA变压器综合测试仪

产品简介:

同惠TH2819XA变压器综合测试仪是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。同惠TH2819XA变压器综合测试仪可提供20Hz-200kHz的测试频率,变压器扫瞄测试涵盖了变压器的各种低压参数,包括电感L、漏感量Lk、圈数比Turn-ratio、直流电...

关注领取礼品

详细介绍

同惠TH2819XA变压器综合测试仪是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。同惠TH2819XA变压器综合测试仪可提供20Hz-200kHz的测试频率,变压器扫瞄测试涵盖了变压器的各种低压参数,包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C等主参数,品质因素Q、串联等效电阻ESR、相位Ps等副参数,以及引脚短路检查等。

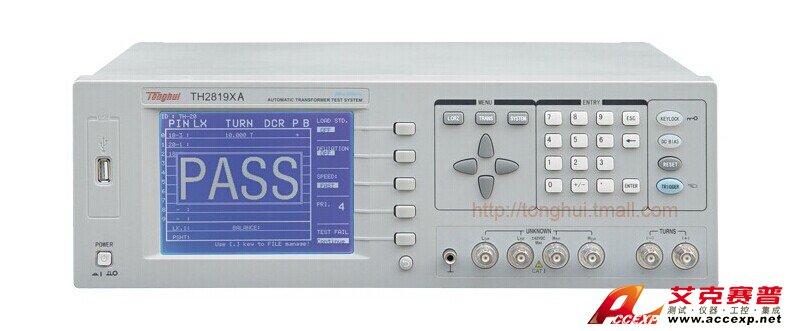

同惠TH2819XA变压器综合测试仪

同惠TH2819XA变压器综合测试仪的特点:
320×240点阵大型图形LCD显示
中英文可选操作界面
20Hz—200kHz测试频率, 10mHz分辨率
30Ω,100Ω,10/CC,10/100四种不同信号源输出阻抗模式
0.1 %的基本测量准确度
开路/短路/负载校准功能
10点列表扫描功能(仅TH2819XA)
标准RS232C接口、USB接口
选±10V(±100mA)及1A内部直流偏置源

同惠TH2819XA变压器综合测试仪的技术参数:


TH2819XA 变压器扫描测试+LCR数字电桥
TH2819XA LCR测试参数 |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR 匝比,相位,漏感
变压器测试参数 匝比,圈数,相位,电感,电容,漏感,品质因数, 交流电阻, 直流电阻, 平衡,引脚短路
测试频率 20 Hz-200 kHz, 分辨率: 10mHz
测试电平 正常:5 mV-2V, 圈数测试:5 mV-10V 恒电平:10mV-1V, 分辨率:1mV , 精度:5%
输出阻抗 Turn-Ratio ≤2Vrms:10Ω、30Ω、100Ω>2Vrms:30Ω、100Ω
  其它 4种阻抗模式可编程
基本准确度 LCRZ,DCR:0.1% 匝比:0.5%
圈数比显示范围 1∶0.01 - 100∶1
DCR显示范围 1mΩ-99.9999MΩ
  |Z|, R, X   0.00001 Ω — 99.9999 MΩ
  |Y|, G, B   0.00001µS — 99.9999 S
  C   0.00001 pF — 9.99999 F
  L   0.00001µH — 99.9999 kH
显示范围 D   0.00001 — 9.99999
  Q   0.00001 — 99999.9
  θ (DEG)   -179.999° — 179.999°
  θ (RAD)   -3.14159 — 3.14159
  Turn-Ratio   1∶0.01—100∶1
  Δ%   -999.999% — 999.999%
测量时间(≥1kHz) 快速:32ms, 中速:90ms, 慢速:650ms
等效电路 串联,并联
量程方式 自动,保持
触发方式 内部,手动,外部
平均次数 1-255
校准功能 开路,短路,负载校准
内部直流偏置源 0V,1.5V,2V,准确度:1%
比较器功能 10档分选和档计数功能(仅TH2819XA)
存储器 20组LCRZ仪器设定文件记忆
  40组扫描设定文件记忆
接口 RS232C接口、USB接口
工作温度、湿度 0°C-40°C,≤90%RH
电源要求 电压 110V/220V ± 10%
  频率 50Hz/60Hz ± 5%
功耗 ≤80VA
体积(WxHxD) 400mmx132mmx385mm
重量 约9.3kg

同惠TH2819XA变压器综合测试仪扫描测试夹具
至变压器引脚的完全四端测试方式
更好的簧片接触性能和寿命
更低的分布电容,测试Inverter的效果更好
最多可编程20个引脚变压器
PASS/FAIL LED指示及音量高低、长短控制
测量状态及结果HANDLER接口输出TH2819XA/TH2819XB
短路控制信号可内接
同惠TH2819XA变压器综合测试仪配件
其他技术参数请联系长沙艾克塞普仪器设备有限公司 电话:0731-84284278 传真:0731-84284278-809
